双电磁驱动法兰式截止控制阀结构

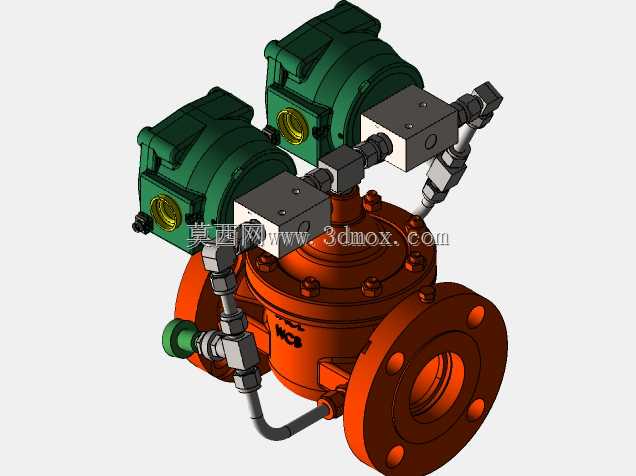

　　在油气集输场站、化工介质输送管线、长输管线截断工位这类对介质通断控制可靠性要求极高的场景里，这类带双电磁驱动头的法兰式截止控制阀是核心管路控制元件，区别于普通手动截止阀，它不需要操作人员抵达现场手动操作阀杆，通过电控信号就能快速完成阀位切换，尤其适合布置在高空管架、防爆区域、偏远阀室这类人员不便频繁抵达的安装位置。从实际工况适配来看，该阀采用法兰连接形式，对接端的法兰密封面、螺栓孔位完全匹配ANSI 150磅级2寸管路的安装标准，安装时不需要额外加工过渡接头，直接和同压力等级的管线法兰对齐，缠绕密封垫片后穿入螺栓按对角顺序拧紧到规定扭矩即可完成装配，整体安装边界紧凑，两个电磁驱动头对称布置在阀盖上方的引压管支架上，不会额外占用过多管线侧面的操作空间，现场做管线排布时，只需要在阀上方预留出电磁头接线、检修的操作空间即可，不需要额外扩大管廊的排布宽度。

　　从功能实现逻辑来看，该阀属于先导式截止控制结构，主阀瓣的启闭不需要电磁头直接提供大推力，而是通过电磁头控制引压管路的通断，调整阀瓣上下腔的压力差来驱动主阀动作，这种设计的好处是电磁头只需要很小的驱动力就能控制大口径、高压力等级的主阀通断，既降低了电磁元件的功率需求，也能保证大压差工况下阀瓣动作的平稳性，不会出现普通直动电磁阀在高压下启闭卡滞、推力不足的问题。双电磁头的配置属于冗余设计，单路电磁线圈出现故障时，另一路仍可完成阀位控制，避免关键工位控制阀失效导致的介质泄漏、管线憋压等生产事故，配套的金属引压管采用卡套接头连接，接头位置都做了防松处理，现场安装时不需要焊接，直接拧紧卡套螺母就能实现密封，后期检修更换电磁头时也能快速拆装，不会破坏主阀的密封结构。

　　建模过程中需要重点关注几个核心结构的尺寸匹配：首先是主阀体的流道设计，采用直通式流道结构，介质流通方向和法兰端面垂直，流道内壁做圆弧过渡，减少介质流经阀门时的压损，避免高流速介质在阀腔内形成紊流冲蚀阀体内壁；阀盖和主阀体的连接采用螺栓紧固加缠绕垫片密封的结构，螺栓孔的位置度需要严格控制，保证装配时阀盖和阀体的同轴度，避免阀杆出现偏磨导致外漏；电磁驱动头和先导控制块的连接面采用平面密封，控制块内部的流道孔径需要和引压管的内径匹配，保证压力传导的响应速度，不会因为流道过窄导致压力建压慢、阀瓣动作滞后。另外，主阀瓣的密封面堆焊硬质合金层，建模时需要标注出密封面的堆焊厚度和角度，保证密封面在长期冲刷下仍能保持可靠的密封性能，阀杆和阀盖之间的密封采用填料密封结构，预留出填料压盖的调节行程，方便现场出现微漏时可以在不拆解阀门的情况下拧紧压盖螺栓补偿密封力。

　　从现场运维的角度考虑，建模时还需要兼顾检修便利性的结构表达：阀体底部设置了排污堵头，对应位置预留出扳手操作空间，方便定期排出阀腔内沉积的杂质，避免杂质卡滞阀瓣导致密封失效；电磁头的接线口采用标准防爆螺纹接口，匹配现场防爆挠性管的连接尺寸，不需要额外做转接头；阀体侧面的流向标识做凸起结构，安装时能快速识别介质流向，避免装反导致阀门无法正常工作。整个模型的结构拆分完全按照实际装配层级划分，从主阀体、阀盖、阀瓣、阀杆组件，到先导控制块、电磁驱动头、引压管组件、紧固件，每个零件的装配关系都和实物一致，结构设计人员可以直接参考该模型完成同类型控制阀的选型适配、管线安装排布的干涉检查，也能作为先导式控制阀结构设计的参考样例，理解双电磁冗余控制、压差驱动主阀的结构逻辑。
