布罗迪双转子容积式流量计结构设计

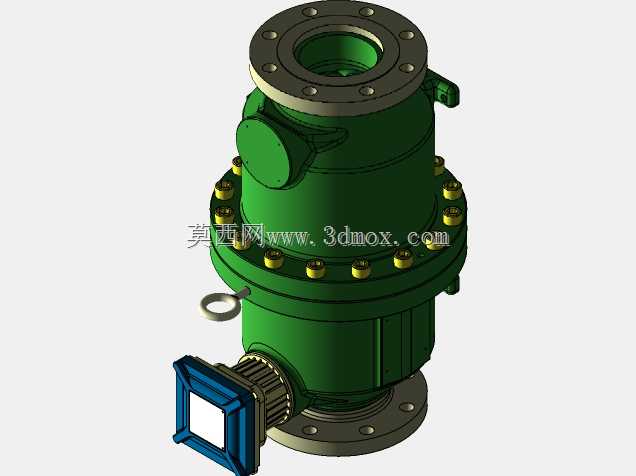

　　在石化、油气输送、精细化工等涉及流体介质贸易结算、过程管控的场景中，容积式流量计始终是高精度计量的核心选型品类，双转子结构的PD流量计凭借无脉动计量、压损小、对介质粘度适应性强的特点，在大口径中高压流体管线上的应用占比逐年提升。这款双转子PD流量计的整体结构采用立式通轴布局，上下两端为带螺栓孔的法兰连接端，适配4英寸公称通径的工业管线，法兰端面的密封槽、螺栓孔位严格遵循对应压力等级的管法兰标准，安装时可直接与同规格管线法兰配对，无需额外加工过渡连接件，安装边界的轴向总长度、法兰外径尺寸均匹配常规工业管线的安装预留空间，无需对现有管线做大规模改造即可替换同规格老旧计量设备。设备中部的计量腔体为承压主体，

　　外部周向均匀布置的紧固螺栓将腔体端盖与主体牢牢锁紧，螺栓预紧力的排布经过受力校核，可保证在额定工作压力下腔体密封面无渗漏，同时避免局部应力集中导致的腔体变形影响转子运转间隙。腔体侧面预留的圆形检修端盖，无需将整台流量计从管线上拆下，即可完成内部转子的间隙检查、杂质清理等日常维护作业，大幅降低现场运维的工作量与停机时间。腔体下部侧置的计数输出组件采用一体化封装结构，通过磁耦合传动机构与腔体内的转子轴连接，完全避免了动密封点的泄漏风险，输出端可适配脉冲信号、模拟量信号等多种传输模式，可直接接入厂区的DCS控制系统，实现流量数据的实时采集与累计计量。顶部法兰入口处的导流结构经过流体仿真优化，可将进入腔体的介质流态调整为均匀轴向流，

　　避免介质偏流冲击转子导致的计量误差，同时减少入口处的紊流压损，降低管线输送的动力消耗。设计过程中，双转子的型线采用摆线共轭啮合型线，两个转子在腔体内同步反向转动，转子与腔体内壁、转子之间、转子与端盖之间的运转间隙经过严格计算，既保证转动过程中无卡滞、无接触磨损，又能最大限度减少介质内泄漏，保证不同粘度介质下的计量精度，针对含少量杂质的原油、重油等介质，腔体入口处可内置过滤组件，避免硬质颗粒进入计量腔划伤转子型线与腔体内壁。设备上部设置的吊环结构，可满足现场吊装作业的承重需求，安装时无需额外焊接吊点，直接通过吊环即可完成整台设备的吊装就位，适配高空管线、狭窄管廊等复杂安装场景。不同于传统的齿轮传动容积式流量计，

　　这款双转子结构的计量组件运转过程中脉动极小，输出流量平稳，不会对管线内的压力波动造成额外影响，同时转子运转的噪音更低，适合对厂区噪音管控有要求的作业场景。在结构细节上，所有承压部件的壁厚均经过强度校核，可满足中高压管线的承压要求，外部连接螺栓的规格、防松结构均适配工业现场的长期振动工况，避免长期运行后螺栓松动导致的密封失效。计数组件的防护等级满足户外露天安装要求，可在多雨、多尘的户外厂区环境下长期稳定工作，无需额外加装防护外罩。
