Niezgodka直角法兰连接泄压阀结构

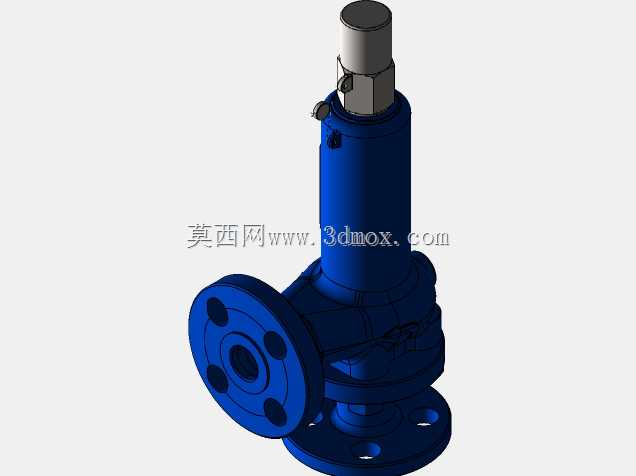

　　在化工流体输送、小型蒸汽管网、工艺装置辅助管路的压力安全防护场景中，这类直角结构的泄压阀常被用作系统超压的最后一道机械防护屏障，区别于直通式泄压阀的轴向流道设计，直角式的进出口呈90度布局，能很好适配管路转角位置的安装需求，无需额外增加弯头配件来调整管路走向，可有效缩减阀组安装的占用空间，尤其适合紧凑型撬装设备的阀组集成布置。该款泄压阀采用1/2"ansi150#法兰作为进出口连接接口，法兰端面的密封凸台、螺栓孔位完全匹配对应压力等级的管路法兰标准，安装时只需配对匹配的法兰垫片，按标准扭矩锁紧连接螺栓即可完成密封固定，无需额外加工适配接头，能大幅降低现场安装的配管工作量。从结构设计逻辑来看，

　　该阀采用弹簧直接载荷式的泄放原理，阀瓣的密封压力由内部整定弹簧提供预紧力，当阀入口侧的介质压力超过弹簧预紧的整定值时，介质压力会推动阀瓣克服弹簧力向上开启，多余的介质会从侧方的出口法兰排出，待系统压力回落至安全回座压力区间后，弹簧力会重新推动阀瓣压紧密封面，截断介质泄放通道，让系统恢复正常密闭运行状态。整体外形采用立式柱状布局，顶部的调整端结构用于整定弹簧预紧力的现场校准，出厂前完成压力整定后可通过锁紧结构固定调整位置，避免运行过程中振动导致整定值偏移；阀体下部的法兰端为介质入口，直接与需要压力防护的系统管路连通，侧方水平伸出的法兰端为泄放出口，可直接连接泄放管路将超压介质引导至安全回收区域或放空点，

　　避免高压介质直接喷放带来的安全隐患。从安装边界来看，该阀的竖直方向总高度从入口法兰密封面到顶部调整端端面的尺寸，适配常规管廊、撬装架的层间间距，侧方出口法兰的外伸长度不会与相邻管路、支架产生干涉，安装时只需保证阀瓣的运动方向处于竖直状态，即可保证弹簧力的作用方向与阀瓣密封面垂直，避免出现偏磨导致的密封失效问题。在实际选型应用中，这类直角泄压阀常被用于小通径的压缩空气管路、低压蒸汽支管、小型液压泵站的压力保护场景，相比大通径的全启式安全阀，其结构紧凑、响应速度快，对于压力波动较小、泄放量需求不大的工况有很好的适配性，同时法兰连接的形式相比螺纹连接，在长期温度交变、管路振动的工况下有更好的密封可靠性，不会出现螺纹松动导致的介质泄漏问题。

　　建模过程中对阀体的流道过渡位置做了等曲率圆角处理，避免直角流道带来的介质紊流冲蚀，可有效降低高速泄放介质对阀体内壁的冲刷损耗，延长阀门的实际使用寿命；阀瓣与阀座的密封面采用锥面配合结构，相比平面密封有更好的自对中性能，即使阀瓣在启闭过程中出现微小的径向偏移，也能在弹簧力的作用下自动回正贴合密封面，保证密封性能的稳定性。
