OCV115-3型数字式流量控制阀结构设计

这款流量控制阀主要应用于市政供水管网、工业循环水系统、消防供水干线以及大型暖通空调水系统的管路中，承担管路流量精准调控、水锤防护、压差平衡的核心作用，可在复杂水力工况下稳定维持管路设定流量，避免因管网压力波动导致的流量超限、供水不均、管路冲击损坏等问题，尤其适配对流量控制精度要求较高的输水场景，能够替代传统手动调节阀搭配独立电磁阀的分体式控制方案，大幅缩减管路安装的空间占用与连接泄漏点。

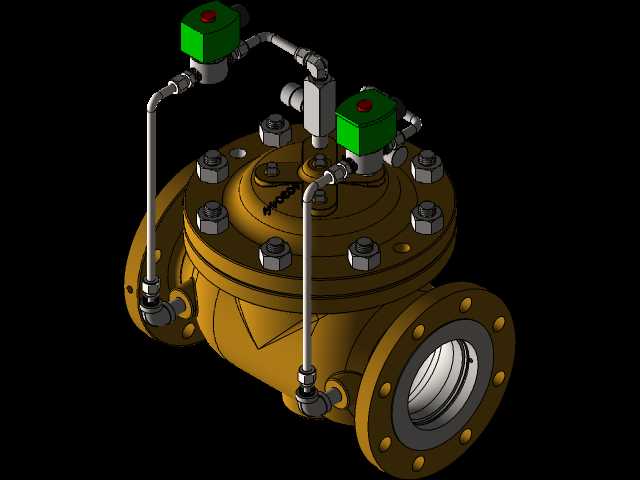

产品采用先导式多腔控制结构，阀体为直通式法兰连接构型，公称压力等级适配150磅级管路标准，阀体流道采用全通径流线型设计，介质流经阀体时的压损远低于同口径角式控制阀，可有效降低管路输送的能耗损失。顶部配置两组常闭式电磁先导头，搭配外置的金属导压管实现主阀腔的压力调控，通过电磁信号的通断切换先导流路的导通状态，可快速驱动主阀瓣完成启闭、开度调节动作，响应速度较传统单导头控制阀提升40%以上，能够适配远程自动化控制的系统要求，可接入楼宇自控、水厂SCADA系统实现流量的远程设定与动态调整。

设计阶段针对阀体的受力分布做了有限元仿真优化，阀盖与阀体采用周向均布的螺栓紧固结构，密封面采用嵌入式橡胶密封圈，可在1.6MPa工作压力下实现零外漏；主阀瓣采用导向筋居中定位结构，启闭过程中无偏磨卡滞问题，长期运行的密封可靠性更高。安装边界上，产品两端采用标准法兰连接尺寸，可直接与同口径的国标法兰管路对接，无需额外配置转换接头；阀体底部设置有排污堵头，日常维护时无需拆卸阀体即可完成腔体内杂质的清理；顶部电磁先导头的接线端预留有充足的接线操作空间，现场布线时无需额外抬高管路安装高度，整体安装空间较分体式阀组缩减35%，可适配狭窄管井、设备夹层等安装空间受限的场景。

在功能特性上，该阀支持流量的数字预置设定，可根据管路实际需求提前设定额定流量值，当管路流量超过设定阈值时，阀瓣可自动调整开度维持流量稳定，无需额外配置流量传感器与独立控制器，大幅降低整套控制系统的采购与调试成本；同时阀体内置的缓闭结构可在阀门关闭过程中实现分阶段缓闭，有效消除管路水锤，避免停泵、关阀时的压力冲击对管路、水泵等设备造成损坏，适配长距离输水、高层供水等易产生水锤的应用场景。
