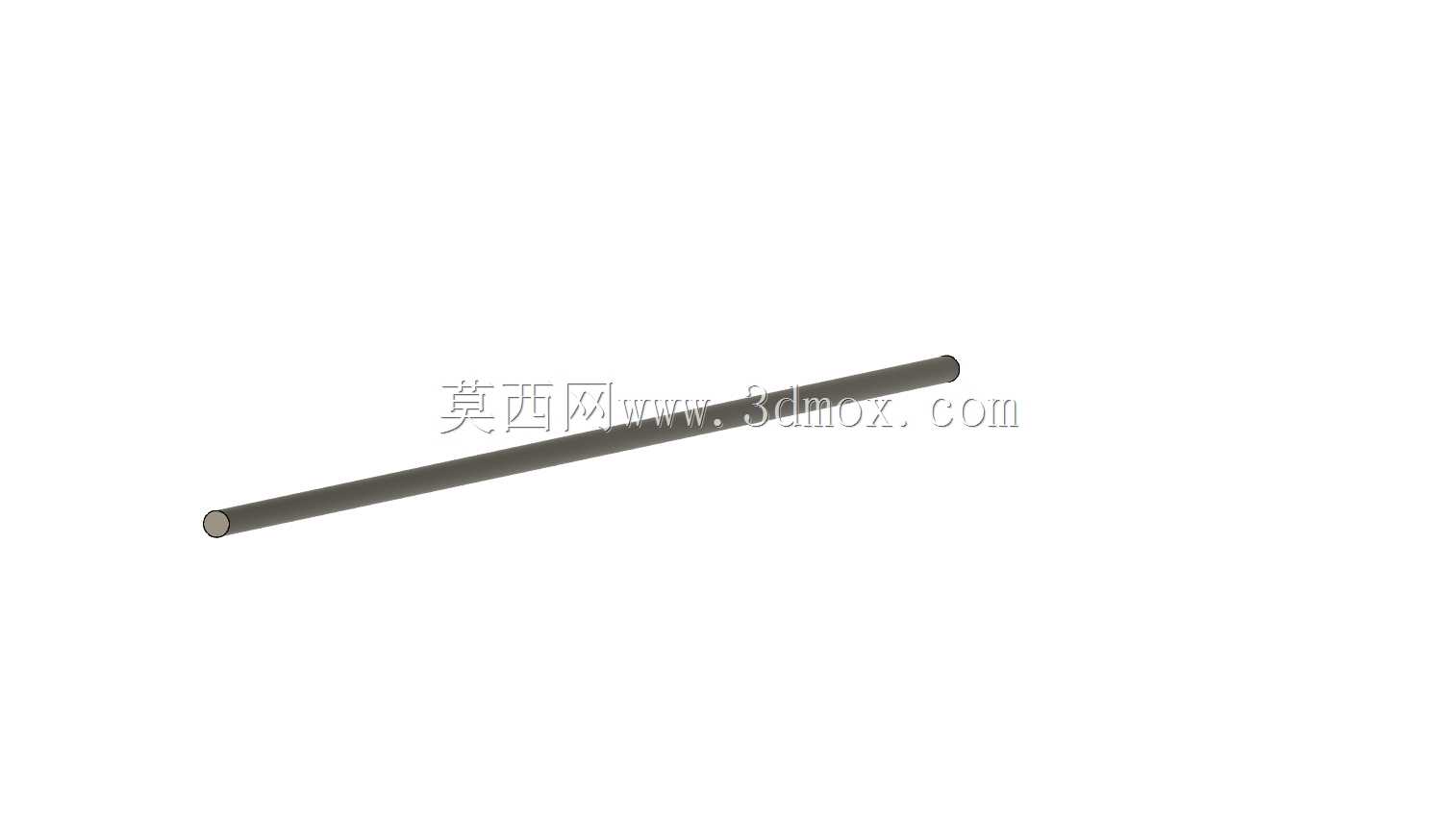

直径5mm长度503mm光面传动直轴

这款光面直轴是机械传动系统中极为常见的基础支撑传动零件，广泛应用于各类小型传动机构、轻工输送设备、精密仪器调位结构、小型自动化执行模组当中，承担着传递旋转扭矩、支撑回转零部件、保障运动同轴度的核心作用，在很多对传动精度要求适中、载荷平稳的工况下，这类光轴可以替代复杂的阶梯轴完成动力传导与部件支撑的功能，有效降低零件加工成本与装配调试难度。从实际应用场景来看，这类细长光轴常被用在小型皮带输送线的从动辊支撑、3D打印设备的导向运动副、小型包装机械的导料辊传动、电子设备组装工位的传送结构当中，也可作为各类手动调节机构的旋转支撑轴，适配轻载、连续低转速运转的工况，能够在无强烈冲击载荷的环境下长期稳定工作，不会出现轴体弯折、传动卡滞的问题。在产品功能特性上，这款直轴采用等直径光面结构设计，整轴无台阶、无键槽、无安装定位卡槽，轴体两端做了微小的倒角处理，既可以方便装配时顺利穿入轴承、轴套、传动轮的内孔，也能避免装配过程中锐边划伤操作人员或刮损配合零件的安装面；整轴圆柱度控制在合理公差范围内，表面光洁度满足常规滑动配合、滚动轴承配合的装配要求，既可以与直线轴承配合完成直线往复运动导向，也可以与深沟球轴承配合完成旋转扭矩传递，适配多种不同的装配使用需求。从设计思路层面来看，这款直轴采用等截面结构设计，最大化简化了加工工序，不需要复杂的车削台阶、铣键槽、磨定位面等工序，采用冷拉圆钢原料经过简单的外圆磨削、端面倒角、表面防锈处理即可完成加工，生产效率高、制造成本低，同时等截面结构的轴体在承受扭矩载荷时应力分布均匀，不存在阶梯轴台阶处的应力集中问题，在额定载荷范围内长期运转不容易出现疲劳断裂的问题，非常适合标准化、大批量的生产配套。在外形尺寸与安装边界上，这款直轴公称直径为5mm，总长度为503mm，装配时需要预留两端的支撑安装空间，若搭配轴承使用，两端支撑位的跨距建议不超过480mm，避免跨距过大导致轴体中部挠度超标，运转过程中出现晃动、振颤的问题；若作为导向轴使用，需要搭配适配内径的直线轴承或铜套，配合面的公差选择间隙配合即可满足运动顺畅的要求，安装时需要保证两端支撑座的同轴度，避免轴体受附加径向力导致磨损加快。
