模块化低压交流接触器三维结构设计

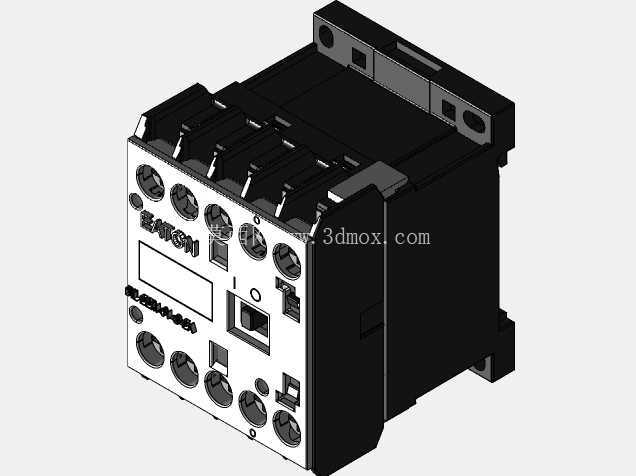

　　这款接触器的三维结构完全贴合工业现场低压配电与电机控制回路的实际安装需求，建模过程中优先还原了产品在柜内安装的边界约束，整体采用紧凑型模块化布局，主体外壳采用阻燃工程塑料的结构特征做了等比例还原，侧面预留的标准35mm导轨安装卡扣结构完全匹配现有低压柜的安装梁尺寸，安装后突出导轨面的厚度控制在合理范围，不会与柜内相邻的断路器、热继电器等元件产生干涉，上下端的接线端子排布严格遵循常规电气布线的走线逻辑，主回路端子与辅助回路端子做了明确的分区，主回路接线孔的孔径适配常规1.5-6平方毫米的多股铜芯线压接端子，端子旁的标识刻印位置与实物一致，方便现场接线时快速识别回路编号。

　　从功能结构来看，模型完整还原了接触器的电磁驱动部分、触头系统、灭弧室结构的装配关系，顶部的灭弧栅片位置做了分层结构还原，能够直观看到分断电流时电弧被栅片切割的空间路径，侧面的手动测试拨杆结构可以模拟接触器在不通电状态下的触头动作测试，拨杆的行程与实际产品保持一致，不会出现超程或卡滞的结构问题。正面的状态指示窗口位置对应内部动触头的联动结构，能够直观显示主触头的分合状态，窗口旁的标识区域预留了产品型号、额定参数的刻印位置，符合低压电器的标识规范要求。

　　在设计思路上，这款接触器的建模充分考虑了不同使用场景的适配性，主体基座与上端的触头模块采用卡扣式装配结构，不需要额外的紧固件即可完成模块拼接，方便后续根据回路需求扩展辅助触头组、延时头等附加模块，扩展模块的安装接口位置做了统一的标准化设计，不同规格的附加模块都可以直接卡装在主体的对应位置，不需要额外调整安装空间。接线端子的螺丝固定结构做了防脱落设计，螺丝不会因为接线操作时拧出过多而从端子座上脱落，避免现场安装时出现零件掉落的问题，端子的压线板采用弧形面设计，压接导线时能够均匀包裹线芯，不会出现压伤线芯或者压接不牢的情况。

　　从实际应用场景出发，这款接触器可用于工厂自动化生产线的电机启停控制、照明回路的分合控制、电容柜的投切控制等多个低压配电场景，模型的安装孔位、外形尺寸完全匹配行业通用的安装规范，既可以单独安装在导轨上作为独立控制元件，也可以和热继电器、电动机保护器等元件插接组装成电机启动回路，插接后的整体结构紧凑，元件之间的连接母排不需要额外弯折即可完成装配，大幅减少柜内的布线工作量。模型的所有配合面都做了合理的公差预留，外壳的拼接缝宽度控制在均匀范围，不会出现装配后缝隙不均或者卡扣无法卡入的问题，散热槽的位置分布在外壳两侧及底部，对应内部线圈及触头的发热区域，能够保证元件长期工作时的热量顺利散出，避免局部过热影响元件使用寿命。

　　建模过程中对细节结构的还原也充分考虑了工程实际需求，比如外壳表面的加强筋位置、接线端子的防触电护板结构、安装卡扣的弹性变形空间都做了准确还原，护板的高度符合低压电器的防触电要求，手指无法直接触碰带电的接线端子部分，安装卡扣的弹性臂长度与厚度经过结构验证，卡入导轨后能够提供足够的卡紧力，不会因为柜内振动或者长期使用出现松脱滑落的问题。主触头的接触压力弹簧位置、动触头的支持件结构都按照实际产品的装配关系做了分层建模，能够直观拆解看到内部的动作逻辑，方便结构设计人员参考同类产品的结构优化，也可以用于电气布线时的空间干涉检查，提前预判柜内布线时的走线空间是否充足，避免实际装配时出现元件与线缆干涉的问题。
