圆角六孔双页合页铰链钣金结构

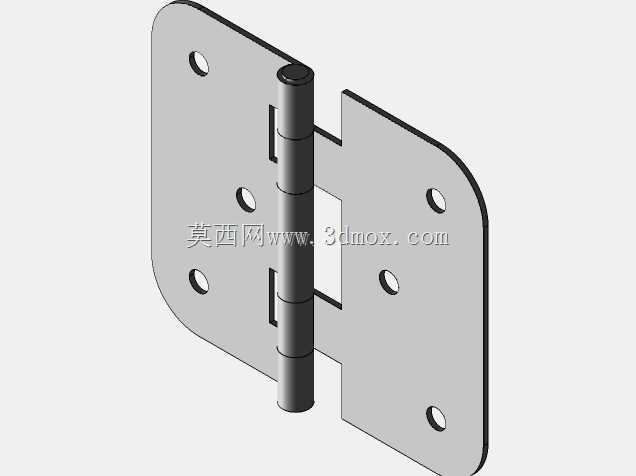

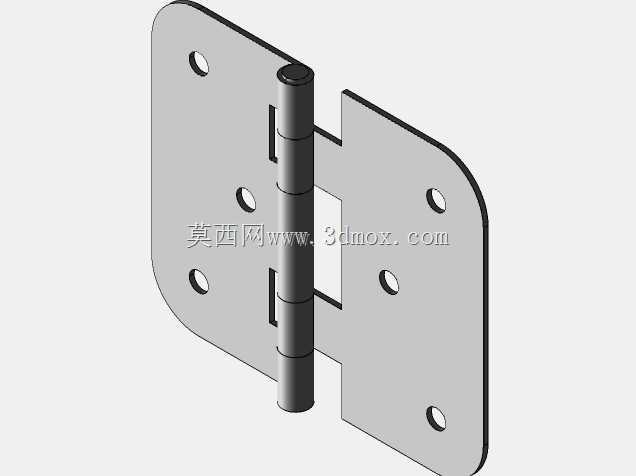

　　该铰链模型呈现的是一种常见的双页卷管式合页结构，主要用于门板、护罩、检修门、机柜侧板以及轻型框架之间的转动连接。结构由左右两块安装页板和中间卷管销轴区域组成，页板外侧采用圆角过渡，既减少钣金切割后的尖锐边角，也能在装配和维护时降低刮伤风险。左侧页板布置四个安装孔，右侧页板布置两个安装孔，孔位沿页板长度方向分布，可适应不同门板宽度和螺钉排布要求。中间卷管部分采用分段卷边形式，页板上的圆筒段交错配合，形成沿同一轴线旋转的铰接关系；这种结构在钣金折弯和卷圆工艺中较容易实现，装配后转动轴线明确，页板之间能够围绕销轴稳定开合。

　　从实际设备用途看，这类铰链并不承担复杂传载任务，而是提供可靠的开启、关闭和定位支撑。机柜外门需要频繁检修时，铰链要保证门体绕固定轴线旋转，避免门体下垂或与框架干涉；设备防护罩使用时，页板通过螺钉固定在罩体和机架上，开启后可暴露内部电气元件、传动部件或维护空间；小型箱体、操作台侧板、门窗类构件也可采用同类结构。模型中页板厚度、卷管外径和孔位关系均按实体零件表达，适合在结构设计阶段进行干涉检查、开合角度验证和安装空间校核。

　　设计思路上，页板采用平板冲压轮廓，外形规则，材料利用率较高。圆角轮廓能够降低应力集中，尤其在页板靠近卷管和安装孔的区域，长期开合时不易因边角裂纹而失效。安装孔采用通孔形式，便于使用螺钉、螺栓或铆钉与被连接件固定。孔距设置需要兼顾页板边缘距离和卷管中心距离：边距过小会削弱板件局部强度，边距过大则可能使螺钉头靠近板边而影响压紧效果；卷管中心到页板平面的距离决定门体开启时与框架之间的间隙，若间隙不足，门板在旋转初期会与门框发生摩擦或碰撞。

　　中间铰接区是整个零件的功能核心。卷管段沿轴向分成若干节，左右页板的卷边相互嵌入，内部穿入销轴后即可限制页板沿径向脱开，同时保留周向转动自由度。分段卷管相比整长套筒更利于控制装配累积误差，也能减少页板转动时的接触面积，使开合过程更顺畅。卷管端部和页板转折处需要保留合理圆角，模型中这些区域可作为后续钣金展开、折弯系数校核和焊接或铆接工艺评估的参考。若用于外露设备，还可在页板表面增加喷涂、镀锌或不锈钢材质处理，以适应潮湿、粉尘或轻度腐蚀环境。

　　外形尺寸与安装边界方面，使用该模型进行整机布置时，应重点核对页板长宽、卷管高度、孔径、孔距以及销轴轴线位置。门板关闭状态下，两页板分别贴合门框和门体，卷管位于接缝处；开启状态下，页板围绕轴线旋转，门体内侧面与框架表面之间需要留出旋转半径。对于带密封胶条的柜门，还要考虑胶条压缩量、门体厚度和铰链页板沉台关系，避免铰链安装后造成门缝不均。若门板重量较大，应沿门高方向布置多个铰链，并让单个铰链的孔位承载方向与门板重力方向匹配；若仅用于轻型检修盖，则可按模型孔位直接选用标准紧固件。

　　在三维建模和选型过程中，该结构可用于验证钣金件的折弯关系、卷管同轴度、螺钉安装空间以及门体开合轨迹。页板上的孔洞不仅是紧固位置，也决定后期维护时工具是否能够接近；卷管轴线与页板平面的平行度，则直接影响门体转动是否卡顿。通过将该铰链放入机柜、护罩或门窗装配体中，可以检查关闭时页板是否平齐、开启后是否与相邻管路或电气元件冲突，并据此调整门框边距、铰链数量和安装高度。整体结构简洁、工艺成熟，适合作为通用五金铰接件在多种轻型连接场景中使用。
