侧出接线端子小型电源变压器结构

　　在低压电控柜、小型工业控制终端、嵌入式设备供电回路的设计选型中，这类侧出接线端子的小型电源变压器是十分常见的配套元件，主要承担交流电压等级转换、电气隔离的核心作用，为后端的控制板卡、小型传感模块、信号处理单元提供符合工作电压要求的隔离供电，避免主回路电压波动直接冲击后端精密器件，同时通过电磁隔离降低回路间的共模干扰，提升整套电控系统的运行稳定性。

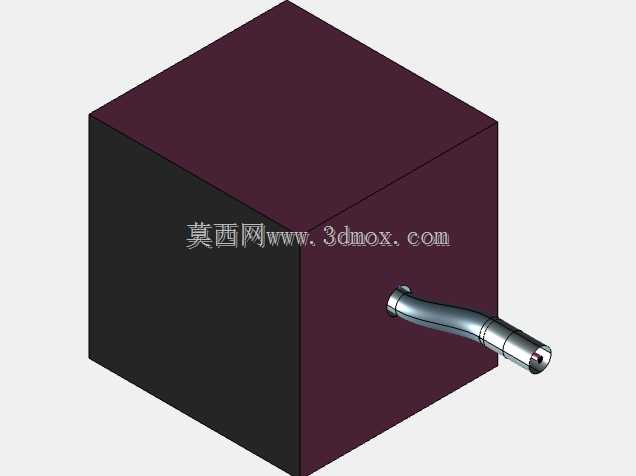

　　从结构设计逻辑来看，这款变压器采用方正立方体的主体结构，核心原因是最大化利用安装空间，在满足绕组绕制空间、铁芯叠装余量的前提下，将外轮廓做规整化处理，方便在电控柜的安装导轨旁、设备内壁的安装位、PCB板旁的预留空间内做贴装固定，不会因为异形轮廓浪费周边的安装间隙。主体外壳采用深色调绝缘阻燃材质，一方面是包裹内部的铁芯与绕组结构，避免安装过程中金属碎屑、导线头掉入绕组间隙造成短路隐患，另一方面外壳的绝缘性能可以在设备内部布线密集的场景下，降低变压器外壳与周边金属构件、导线绝缘层接触带来的漏电风险，外壳的壁厚设计兼顾了结构强度与散热需求，不会因为过厚导致绕组工作产生的热量无法及时散出，也不会因为壁厚过薄在装配、运输过程中出现开裂破损。

　　侧置伸出的金属接线端子是这款结构比较有特点的设计，区别于常规顶部接线的变压器结构，侧出端子的布局可以大幅压缩垂直方向的安装空间，在一些顶部预留走线空间不足的安装位内，操作人员可以直接从侧面完成进出线的接线操作，不需要在变压器上方预留过大的手部操作空间，适配更多紧凑安装场景。接线端子的金属部分采用导电性能优异的铜质基材，表面做镀镍防锈处理，端子的外形做了渐变收窄的结构设计，靠近外壳的部分直径更大，保证与内部绕组引出线的连接强度，避免拉扯导线时端子出现松动脱落，外露的接线端做了适配冷压端子的尺寸设计，可以直接匹配常规规格的叉形、针形冷压端头，不需要额外做转接处理，降低现场接线的加工工作量。端子与外壳的衔接位置做了密封绝缘处理，避免灰尘、潮气从衔接缝隙进入变压器内部，在多尘、湿度稍高的车间环境内也能保持稳定的绝缘性能。

　　从安装边界的角度考量，这款方正结构的变压器在安装时只需要保证底部与安装面贴合固定，三个相邻的立面可以贴近设备内壁或者其他电气元件布置，只需要在接线端子伸出的侧面预留出接线操作与导线弯曲的空间即可，相比异形结构的变压器，对安装空间的适配性更强。在三维建模过程中，这类结构的建模需要重点把控几个核心尺寸的精度：首先是主体立方体的长宽高尺寸，需要匹配内部铁芯的叠厚与绕组的绕制外径，保证外壳与内部元器件之间留有合理的安全间隙，不会出现装配干涉；其次是侧出接线端子的伸出长度、直径尺寸，以及端子中心与外壳各边的相对位置，这个尺寸直接关系到现场接线时的操作空间，以及与周边走线槽、其他元件端子的安全距离，一旦尺寸偏差过大，很容易出现接线后导线与周边构件距离不足的安全隐患；另外外壳的边角位置做了微小的倒角处理，建模时不能忽略这个细节，直角边角在装配时很容易划伤操作人员的手部，也容易刮破周边导线的绝缘层，微小的倒角既不会占用过多安装空间，也能提升装配过程的安全性。

　　在实际工程应用中，这类小型电源变压器常被用在小型自动化设备的控制回路、仪器仪表的内置供电模块、民用电气设备的电压转换单元中，相比开关电源，这类工频变压器的抗冲击性能更强，在短时过载、电网电压波动较大的场景下，可靠性表现更稳定，不会因为瞬时的电压尖峰出现损坏。设计这类结构时，不需要做过多的异形造型，核心是保证结构规整、接线操作便利、绝缘防护到位，所有的结构细节都围绕实际安装、接线、长期运行的需求展开，比如外壳表面没有多余的装饰结构，平整的立面更方便贴装参数标识标签，也方便在安装时靠紧定位面，减少安装固定的调整工作量。绕组与外壳之间的绝缘衬层在建模时虽然不需要做详细的分层展示，但在确定外壳内部尺寸时必须预留出衬层的厚度空间，避免实际生产时出现内部元件装不进外壳的问题。接线端子的承重能力也需要在结构设计时做考量，端子根部与外壳的嵌合结构需要保证能承受一定的导线拉扯力，不会因为日常维护时扯动导线就出现端子松动、内部接线断裂的问题。
