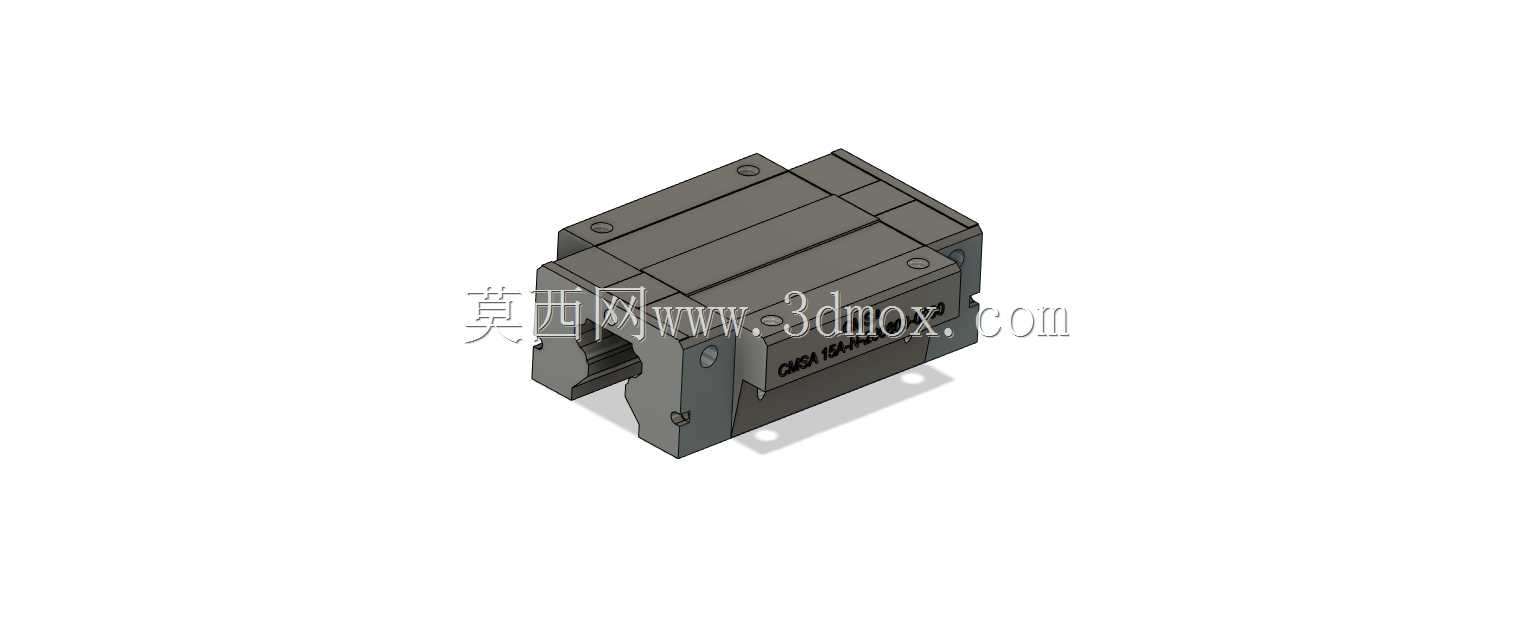

微型直线导轨滑块精密传动组件

这款微型直线导轨滑块组件，是面向轻载精密传动场景开发的核心导向部件，广泛应用于小型自动化检测设备、桌面级精密装配工位、光学检测调焦平台、3D打印运动轴、医疗采样设备进给机构等对安装空间、传动精度有严苛要求的领域，承担承载负载并实现高精度直线往复运动的核心功能，能够在有限的安装空间内为运动端提供平稳、低摩擦、无爬行的直线导向支撑，保障设备运动端的重复定位精度与运行平顺性。从功能特性来看，该滑块采用双列滚珠循环接触结构，滚动体与导轨滚道为四点接触设计，可同时承受来自径向、反径向以及左右两个水平方向的负载，具备较强的抗倾覆力矩能力，即便在偏载安装的工况下也能保持稳定的运行精度，不会出现卡滞、晃动等问题；滑块端部集成了自润滑储油结构，可在长期运行过程中持续为滚动接触面提供微量润滑，大幅降低日常维护频次，同时端部配有防尘密封刮片，能够有效阻挡加工环境中的粉尘、切屑碎屑进入滑块内部滚道，延长组件的整体使用寿命。在设计思路上，这款滑块采用紧凑型块体结构设计，在保证结构强度与额定负载能力的前提下，尽可能压缩了自身的外形轮廓尺寸，适配狭小安装空间的使用需求；滑块的安装基准面经过精密磨削加工，平面度与平行度控制在微米级精度，能够与安装基板实现紧密贴合，避免安装误差带来的精度损失；内部滚道采用圆弧槽型优化设计，滚动体运行时的接触应力分布更均匀，运行噪音更低，高速往复运动时的振动幅度更小，适配中高速轻载的运动工况。从安装边界来看，这款滑块适配15毫米宽度规格的配套微型导轨，滑块本体的长宽高尺寸经过紧凑化设计，安装孔位采用标准间距布局，可直接替换同规格的常规微型导轨滑块，无需对设备安装基板进行二次改造；滑块的顶面与侧面均预留了标准螺纹安装孔，可根据设备的实际布局选择上装或侧装的固定方式，适配不同设备的结构安装需求；导轨与滑块的配合间隙经过预压优化，常规出厂状态下为微预压配置，既消除了往复运动的反向间隙，又不会因为预压力过大导致运行阻力升高，能够兼顾高精度与低运行阻力的使用需求。在实际产线应用中，这类微型导轨滑块常搭配微型伺服电机、精密丝杆同步带传动机构使用，组成小型精密直线运动模组，完成工件的精准移送、检测探头的精密调位、小型执行元件的直线进给等动作，相比普通的光轴导向结构，其导向精度更高、负载能力更强、使用寿命更长，是小型精密自动化设备中不可或缺的基础传动部件。
