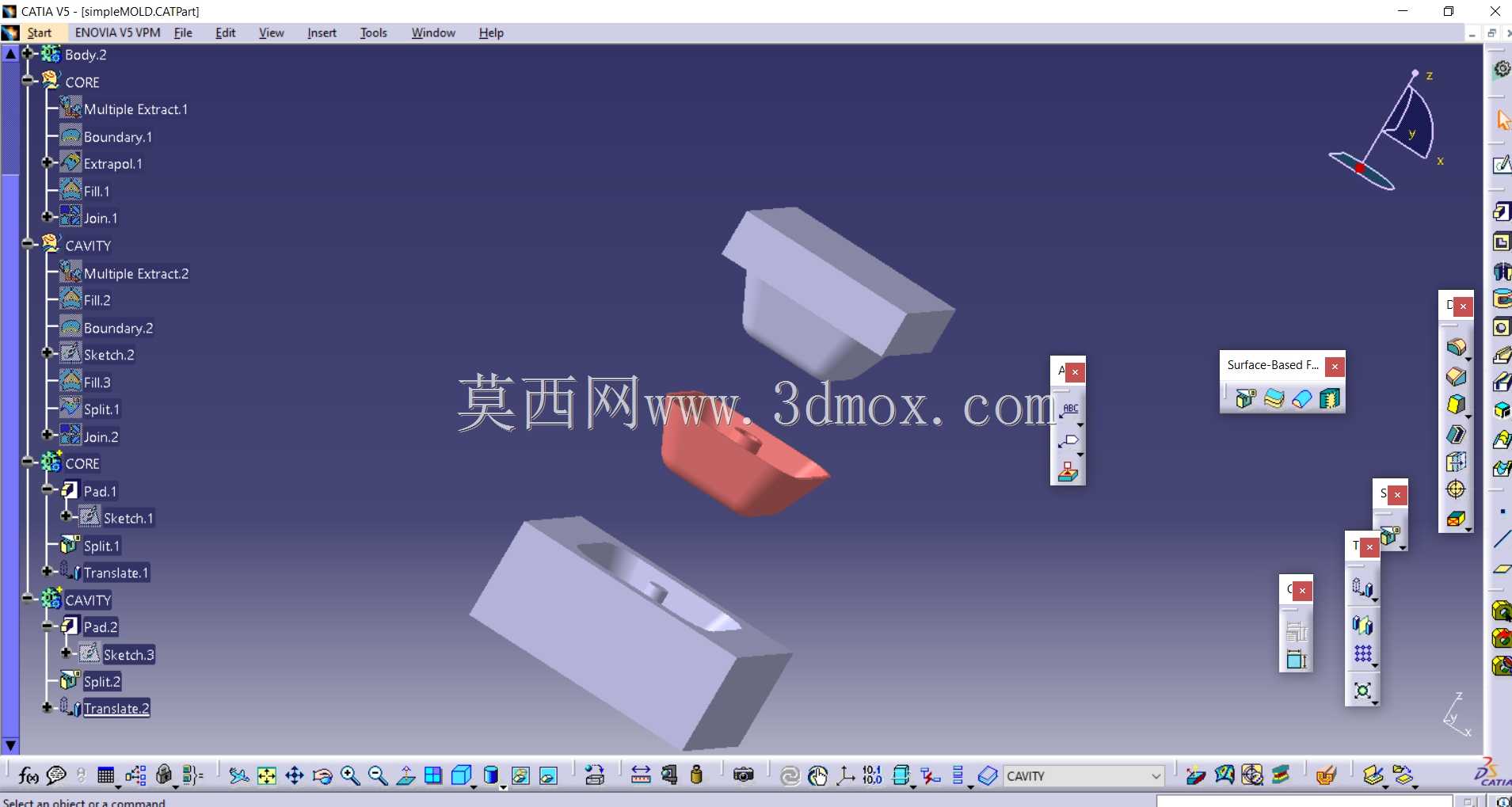

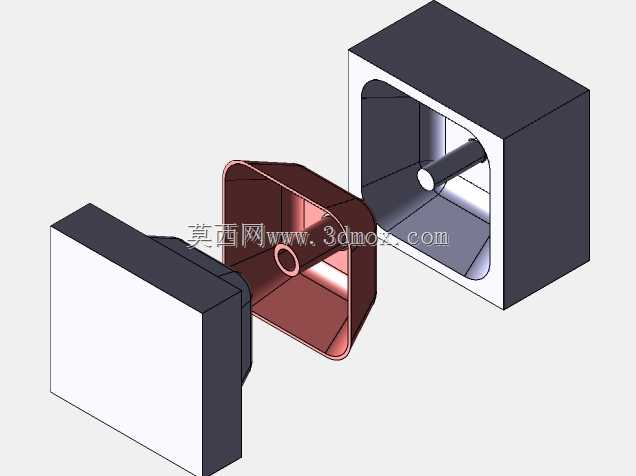

简易结构注塑成型模具三维设计

这套简易结构的注塑成型模具，主要面向小批量塑胶零件的试制场景与小型日用品塑胶件的量产需求，常见于消费电子小配件、家居塑胶卡扣、小型封装壳体的生产环节，适配小吨位卧式注塑机的安装规格，整体结构紧凑，没有复杂的抽芯与顶出附加机构，对于结构简单、无侧凹侧孔的盒类、块类塑胶件有着极高的适配性，能够大幅降低小批量生产环节的模具制造成本与调试周期。从实际生产用途来看，这套模具核心完成塑胶熔体的充型、冷却固化与开模取件全流程，模具的分型面设置在零件最大轮廓处，开模过程中型芯与型腔沿开模方向平稳分离，不会对成型后的零件表面造成拉伤，成型后的零件依靠简单的顶杆结构即可顺利脱出，不需要额外的二次加工修整进胶口与飞边，对于壁厚均匀的小型塑胶件，成型周期可以控制在较短区间，能够满足小规模产线的日常产能需求。在功能特性设计上，这套模具充分考虑了小型零件生产的通用性需求，型腔与型芯的固定方式采用常规的模仁嵌装结构，当需要生产同规格不同细节的同类零件时，只需要更换对应模仁即可，不需要重新加工整套模架，大幅降低了多品类小批量生产的模具投入成本；冷却水道的排布沿模仁轮廓均匀设置，能够保证充型后塑胶件各区域冷却速率一致，避免出现冷却不均导致的零件翘曲、缩痕问题，进胶点设置在零件非外观面的中心位置，充型过程中熔体流动路径短且填充阻力小，能够有效减少短射、气泡这类常见注塑缺陷的产生。设计思路上完全围绕简易可靠的核心原则展开，没有冗余的结构设计，所有配合面的公差设置都兼顾了加工便利性与装配精度，模架部分采用标准规格的通用模架，不需要额外定制非标模架零部件，加工环节只需要完成模仁的轮廓铣削、抛光与对应固定孔位的加工即可，普通的三轴数控加工中心就可以完成全部加工工序，不需要高精度的多轴加工设备，进一步压缩了模具的制造周期与加工成本。外形尺寸与安装边界方面，这套模具整体长宽尺寸适配200吨以下注塑机的拉杆间距，模具总厚度符合对应吨位注塑机的最小模厚安装要求，定位圈与浇口套尺寸采用通用标准规格，安装时不需要对注塑机的固定模板做额外改造，直接对齐定位圈锁紧即可完成上机安装，配套的顶出孔位置也与标准注塑机的顶杆位置匹配，开模顶出过程受力均匀，不会出现顶出偏斜导致的零件变形问题，日常生产中的模具拆装、维护清理都十分便捷，非常适合小型注塑加工厂的日常生产使用。
