小型盒状结构件注塑成型模具设计

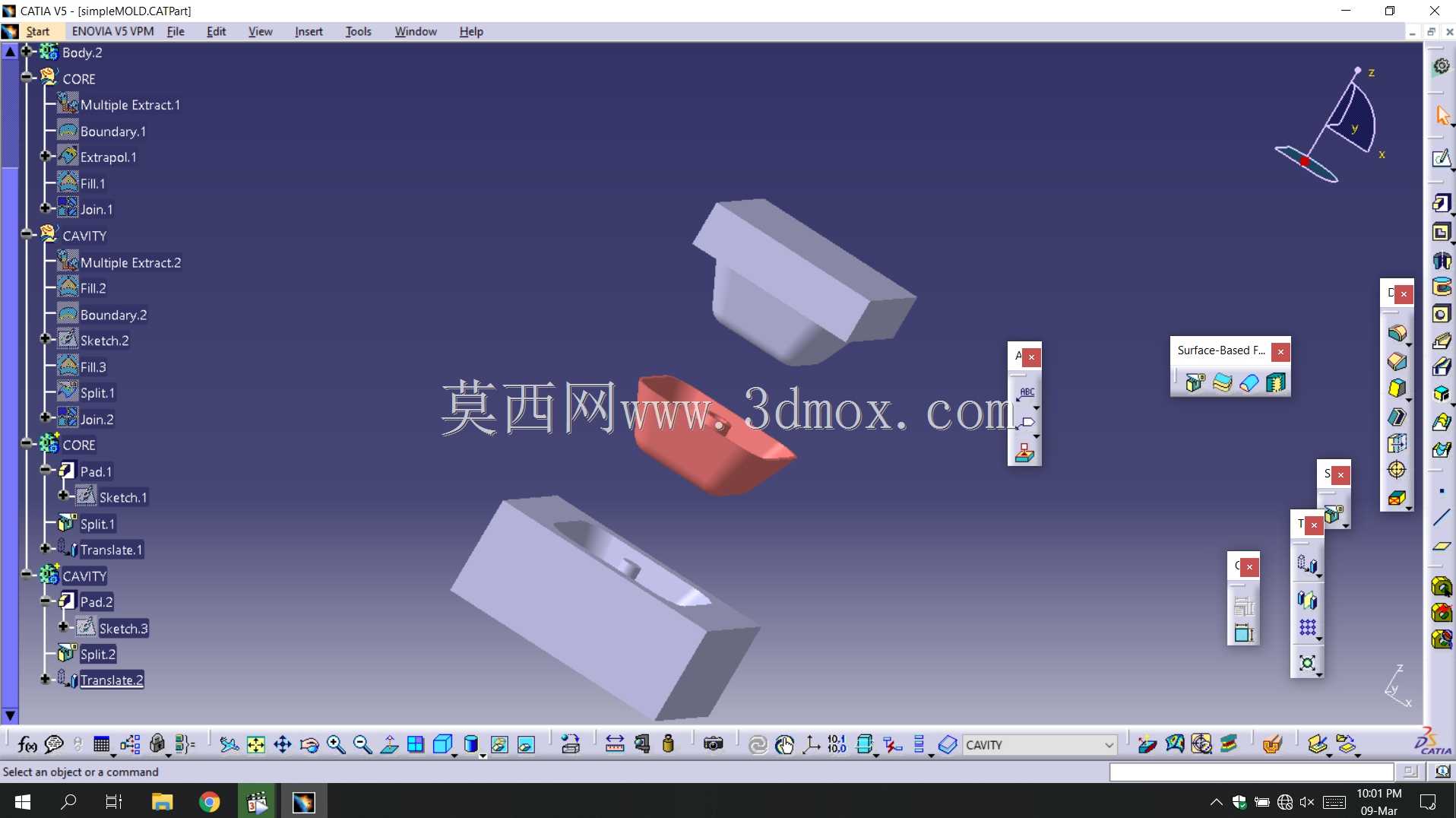

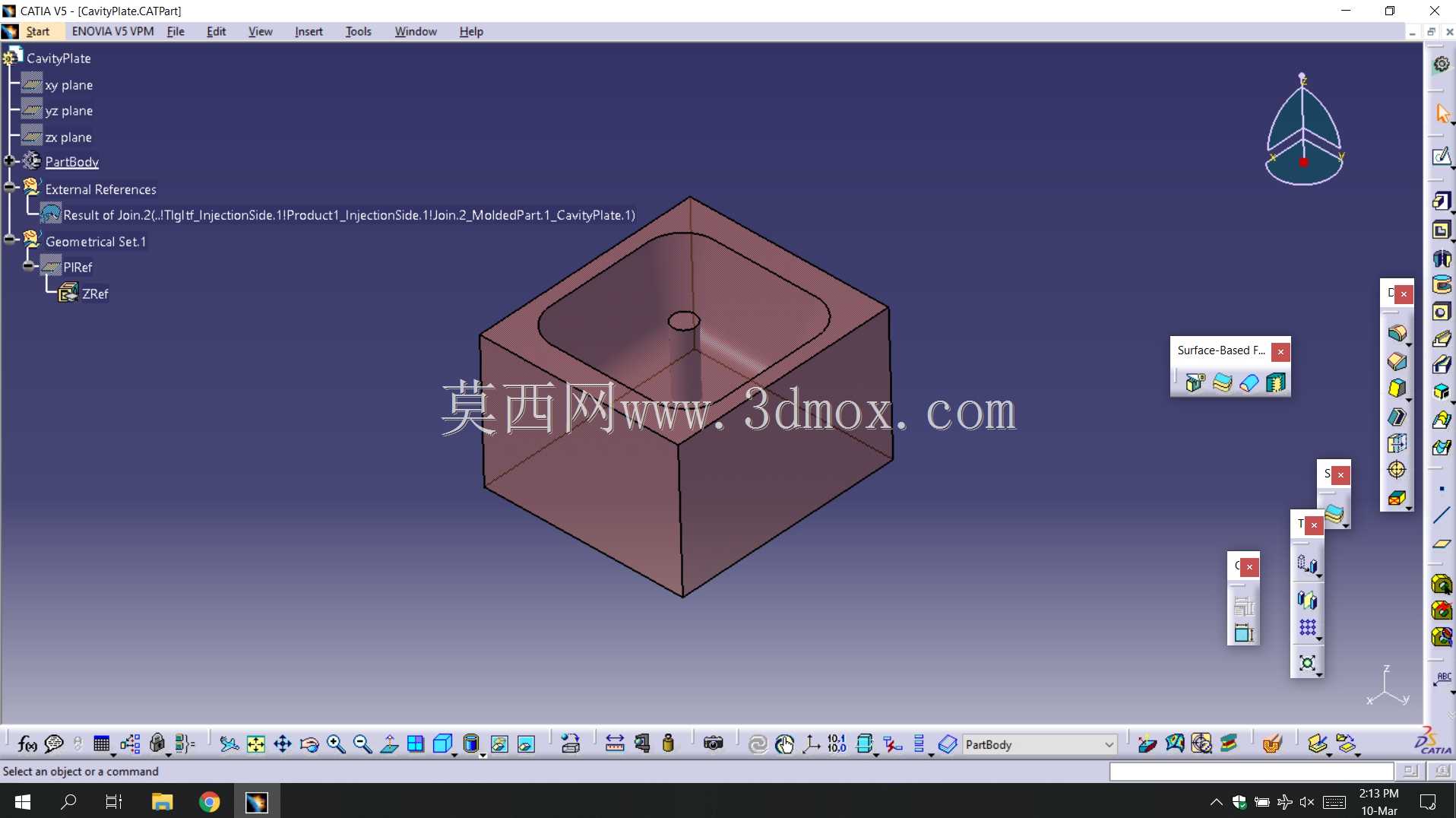

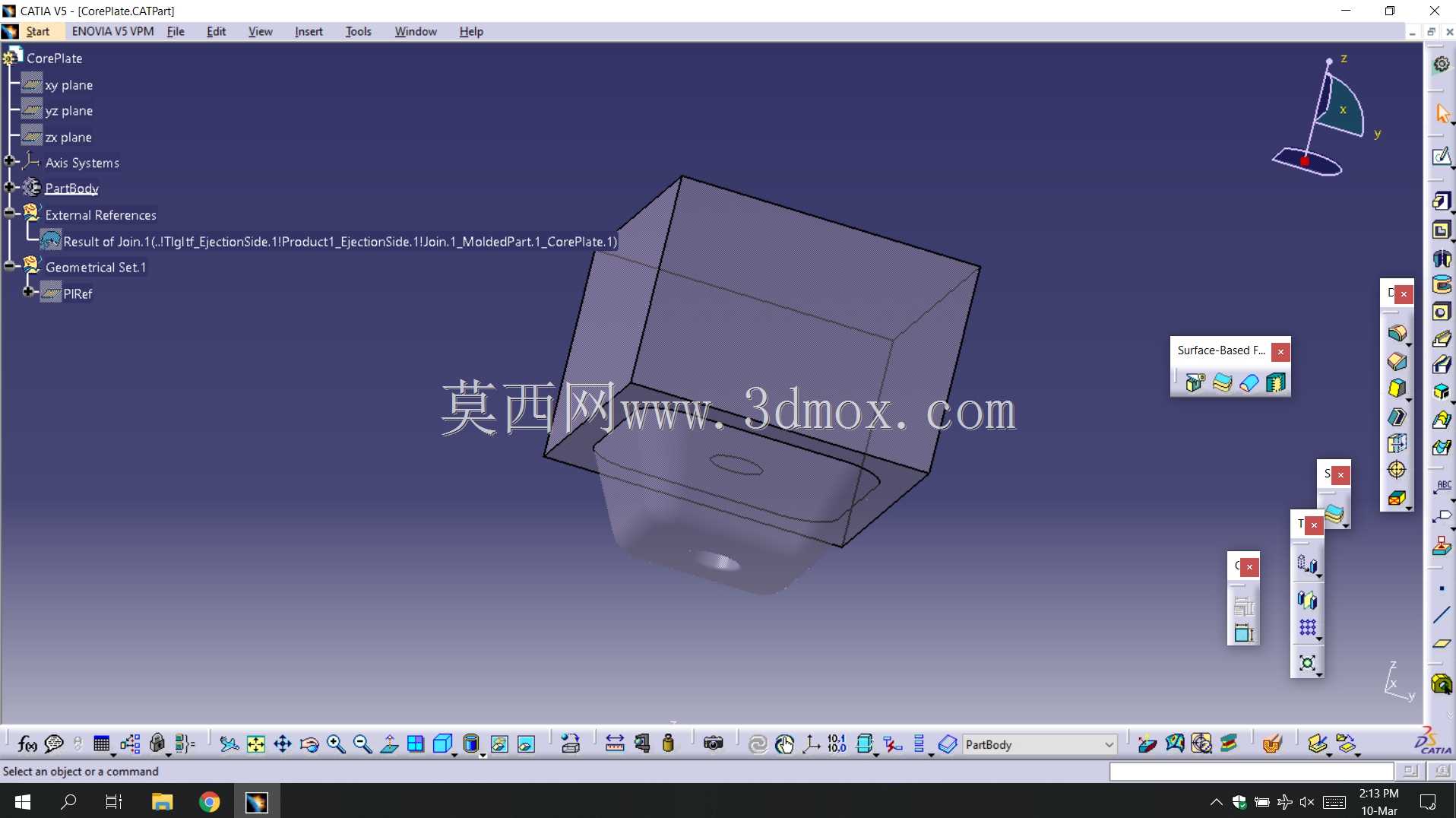

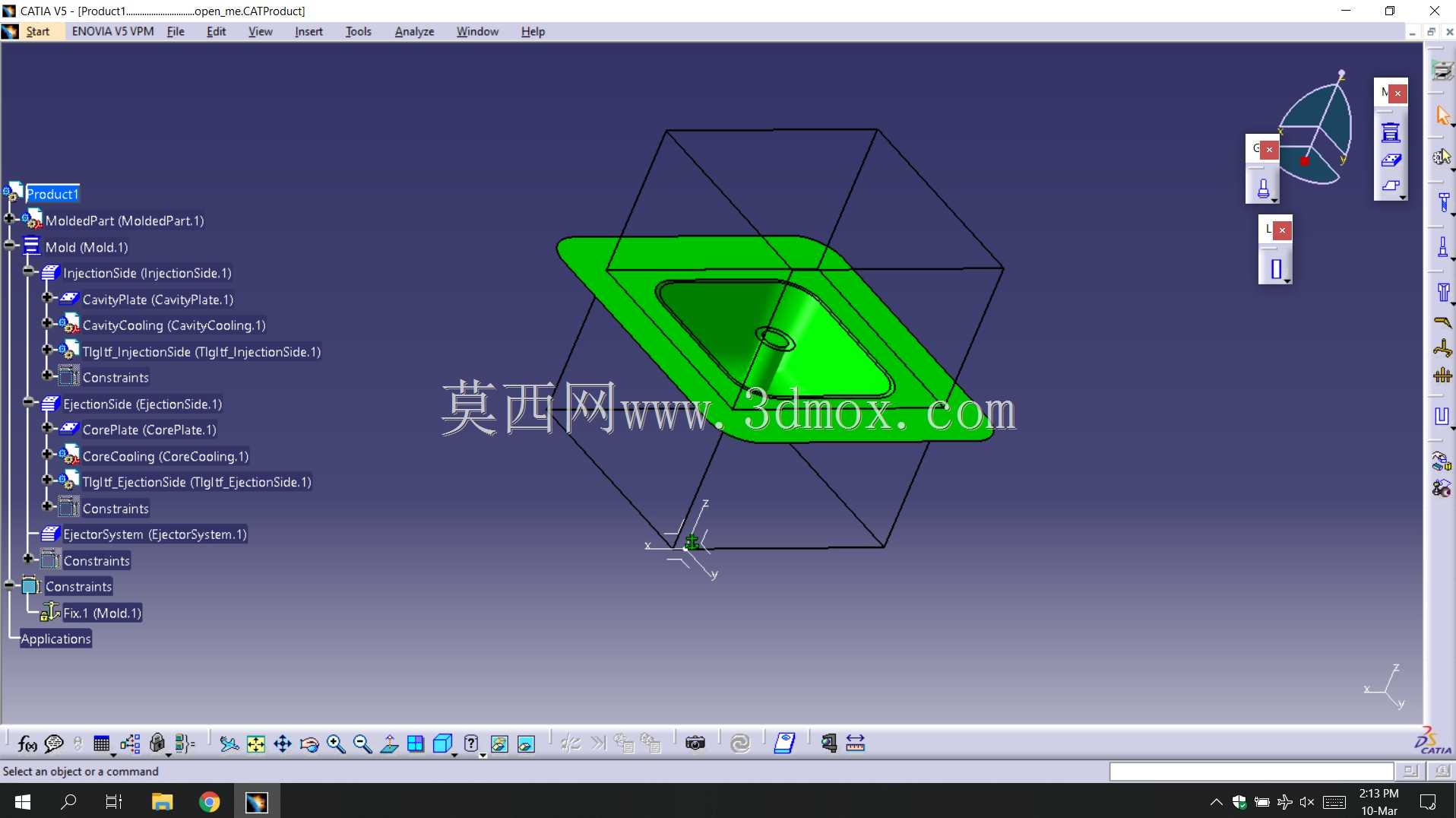

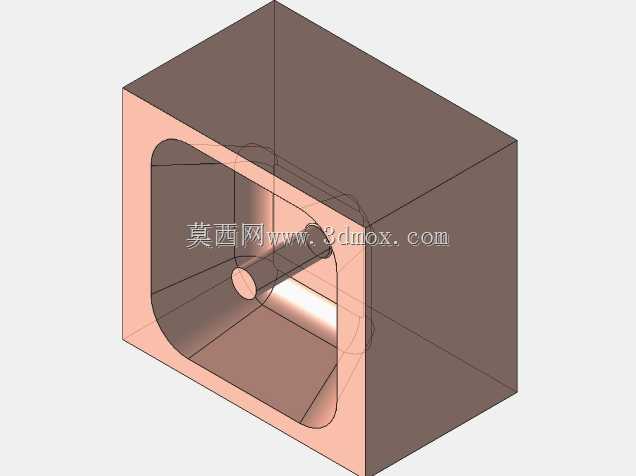

这套模具主要应用于消费电子、小型日用塑料制品的注塑生产场景，针对带内凹结构的浅腔类盒状塑料件开发，适配常规卧式注塑机的安装规格，可直接搭载在100-160吨锁模力的通用注塑设备上完成批量生产作业。模具整体采用两板模基础结构布局，分型面沿塑件最大轮廓边线设置，确保开模后塑件能够顺利留于动模侧，配合顶出机构完成自动脱模，适配自动化注塑生产线的连续作业需求，无需额外人工辅助取件即可完成单周期生产循环。从功能特性来看，模具的型腔与型芯部分采用整体式镶拼结构，成型区域的表面粗糙度达到镜面级要求，能够直接成型出表面无瑕疵的塑料件外观，减少后续抛光、打磨等二次加工工序，有效缩短塑件的整体生产周期。浇注系统采用侧浇口进料方式，浇口位置设置在塑件侧壁非外观区域，进料过程中熔体能够平稳填充整个型腔，避免出现喷射、缺胶、熔接痕等常见注塑缺陷，同时浇口残留小，后续去除浇口的工序不会损伤塑件外观面。冷却系统采用随形水路设计，水路沿型腔、型芯的成型轮廓均匀排布，进出水接口设置在模具动定模的基准侧，能够在注塑保压完成后快速均匀带走热量，将成型周期控制在合理区间，同时避免因冷却不均导致的塑件翘曲、尺寸超差问题。设计过程中充分考虑了模具的安装边界，整体模架尺寸适配标准注塑机的拉杆间距，定位圈、浇口套尺寸符合通用注塑机的接口标准，无需额外改装即可完成上机安装；导柱导套采用对称布置，合模过程中能够精准导向，避免型腔型芯发生错位擦伤，模具的顶出板、复位杆结构均按照标准模架规格设计，长期生产过程中维护更换配件十分便捷。针对塑件内部的小凸台结构，模具在型芯侧设置了小型镶件，既方便加工过程中保证尺寸精度，也能够在长期生产出现磨损后快速更换镶件，无需报废整套模芯，有效降低模具的长期维护成本。整套模具的排气结构开设在分型面的熔体填充末端，能够在填充过程中顺利排出型腔内的空气，避免塑件出现困气烧焦、气泡等缺陷，保证成型塑件的内部结构致密性与外观质量。
