塑料注射成型模具结构设计方案

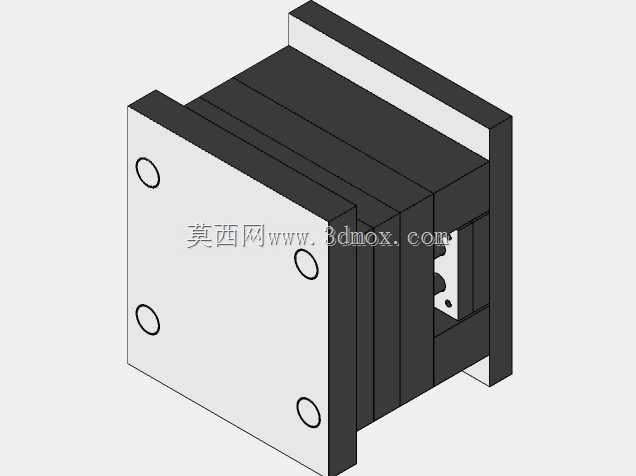

这套塑料注射成型结构是面向批量塑胶制品生产的核心工装载体，主要应用于消费电子外壳、日用塑胶配件、小型工业塑料零部件的量产成型场景，是连接塑胶原料熔融状态与最终定型制品的关键工艺装备，在塑胶制品加工车间的注射成型工位承担核心成型功能，能够适配常规卧式注塑机的安装对接要求，完成熔融塑胶的填充、保压、冷却、开模顶出全流程成型动作。从功能特性来看，这套模架结构采用标准两板模基础架构，整体为叠层方块式装配结构，定模侧设置四个对称分布的安装定位孔，可快速与注塑机定模固定板完成锁紧定位，保证合模过程中的同轴度精度，避免成型过程中出现飞边、偏心等质量缺陷；动模侧预留顶出机构安装空间，可适配顶针、推板等不同顶出方式，根据制品结构灵活调整顶出点位，保证制品脱模过程无变形、无顶白。设计思路上，整体结构优先考虑加工便利性与装配通用性，模板之间采用精密导柱导向结构，合模过程中可实现自动找正，合模精度可控制在0.02mm以内，满足中小型精密塑胶件的成型公差要求；流道布局预留了冷料穴与浇口安装位置，可根据制品的外观要求灵活选择侧浇口、点浇口等不同进胶方式，冷却水道沿成型腔周边均匀排布，可保证成型过程中模温均匀分布，缩短制品冷却周期，提升整体生产效率。外形尺寸与安装边界方面，整体模架为方正立方体结构，安装孔位采用行业通用的孔距标准，可直接适配120吨到180吨锁模力的常规卧式注塑机，无需额外加工转接板即可完成上机安装；模板厚度经过受力校核，在150MPa注射压力下不会出现模板变形问题，可长期承受反复开合模的交变载荷，模架总厚度适配注塑机的最大开模行程，开模后预留的取件空间可满足人工取件或机械手自动取件的操作要求，不会出现取件空间不足导致的生产卡顿问题。整套结构的装配间隙经过合理设计，既保证模板之间的滑动顺畅无卡滞，又避免间隙过大导致的溢料问题，各模板的边角做了倒角处理，可避免装配过程中出现磕碰划伤，同时也降低了车间操作人员的作业安全风险。
