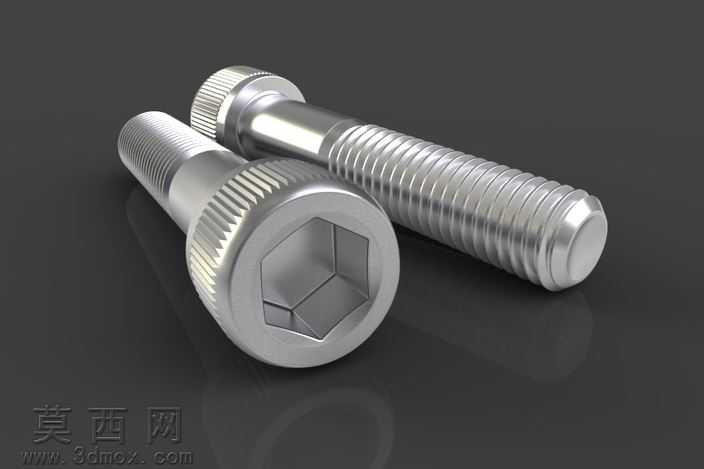

内六角圆柱头半牙M12螺钉三维建模作品

本作品为M12规格内六角圆柱头半牙螺钉的三维建模成果，建模过程严格遵循公制螺纹紧固件的通用尺寸规范，先通过草图绘制螺钉头部的圆柱轮廓与内六角沉孔截面，利用旋转凸台命令生成螺钉头部的基础实体，保证头部圆柱直径、内六角对边尺寸、头部厚度均符合对应规格的公差要求。杆部建模区分光杆段与螺纹段，光杆部分与头部同轴度严格约束，保证装配时的导向精度；螺纹段采用螺旋线扫描切除的方式生成真实牙型，牙型角设置为60度公制三角螺纹标准，螺距匹配M12粗牙螺纹的1.75mm参数，牙顶与牙底的过渡圆角做了细化处理，还原真实螺钉的工艺细节，避免建模出现尖锐棱角不符合实际生产的问题。材质渲染阶段选用高强度合金钢的材质参数，调整表面粗糙度模拟发黑处理的哑光金属质感，头部滚花部分通过圆周阵列的微小凸起纹理还原加工纹路，提升模型的真实感。结构设计上还原了半牙螺钉的典型特征，光杆段用于承受剪切载荷，螺纹段用于实现螺纹锁紧连接，整体模型无破面、无冗余特征，所有装配基准面、同轴心约束均做了规范定义，可直接用于机械装配的干涉检查、工装夹具设计模拟、装配工艺演示等场景。建模过程中对螺纹收尾部分做了真实的退刀槽结构还原，避免出现螺纹直接截断的失真问题，头部与杆部的过渡圆角也按照冷镦工艺的实际圆角参数设置，既符合真实零件的加工工艺逻辑，也保证了模型在后续工程图导出、有限元分析等场景下的可用性，模型的所有特征参数均可编辑，方便使用者根据实际需求调整螺钉长度、螺纹长度、表面处理形式等参数，适配不同的机械设计使用场景。
