微型行星齿轮减速机构三维结构设计

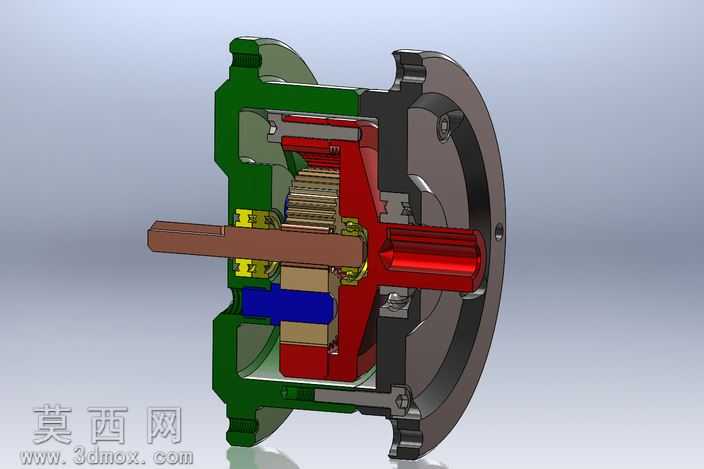

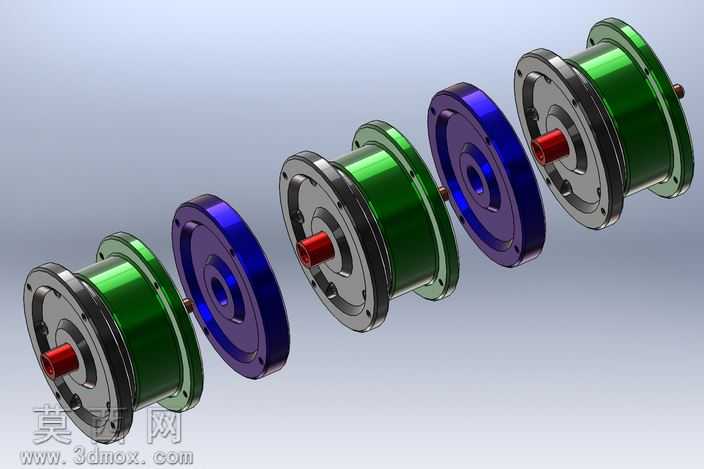

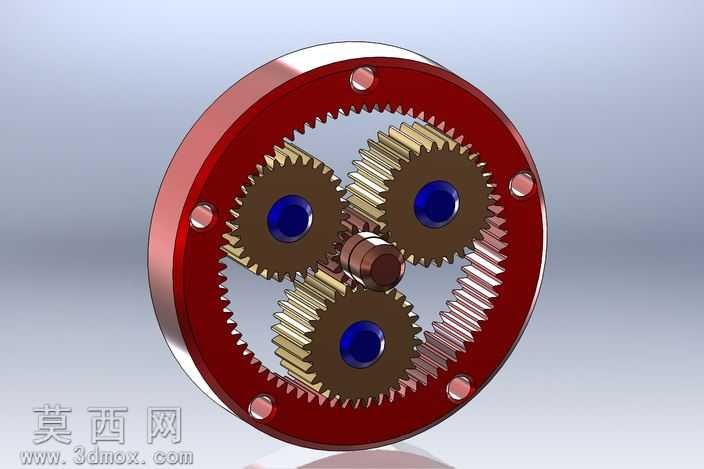

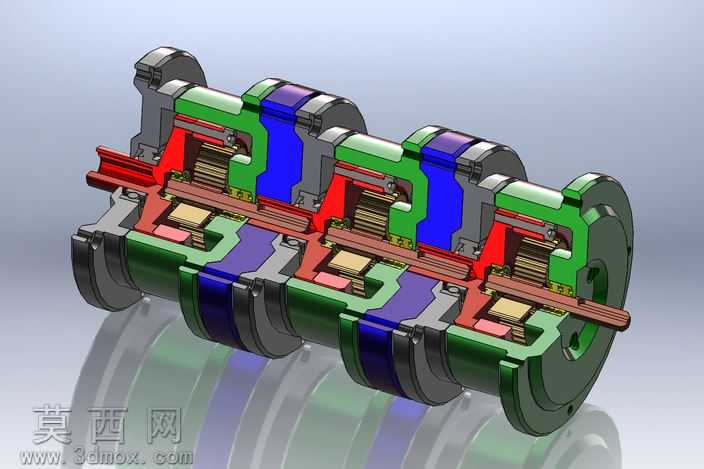

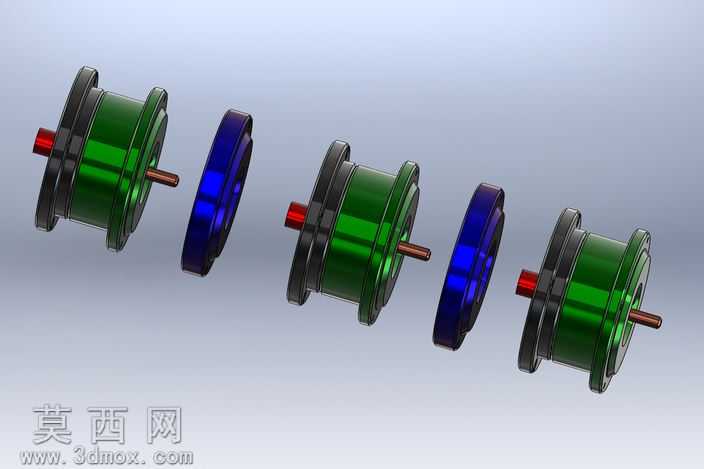

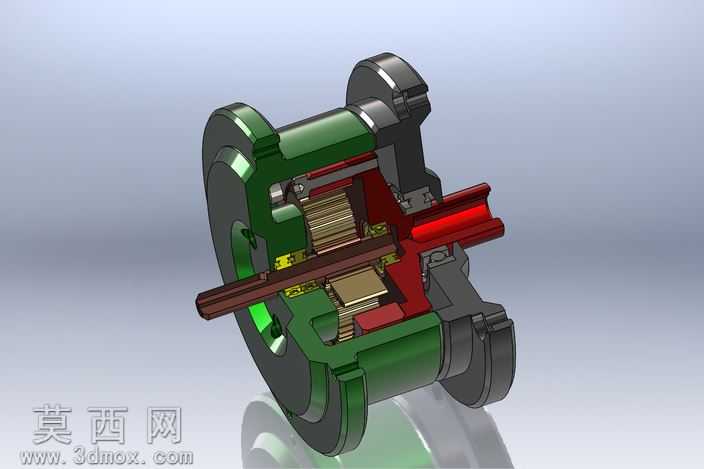

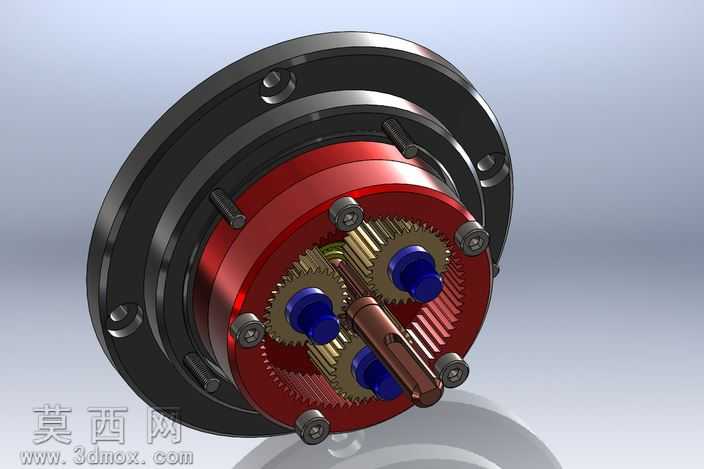

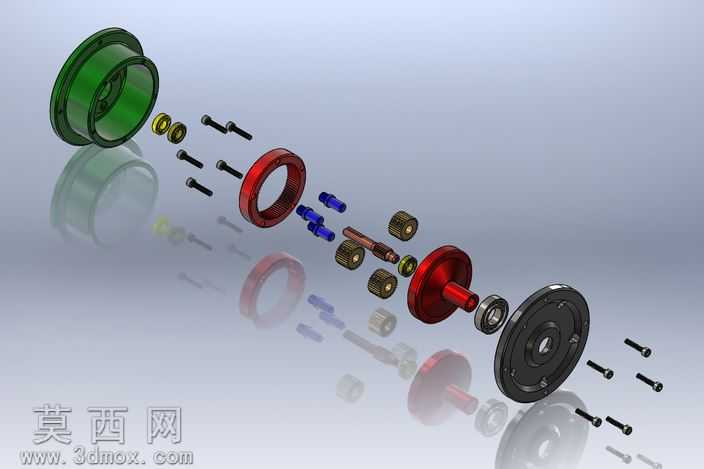

本作品为微型行星齿轮减速机构的三维建模成果，建模过程严格遵循行星轮系的传动设计逻辑，先完成核心传动参数的匹配计算，确定太阳轮、行星轮、内齿圈的模数为0.5、齿宽为10毫米，保证1:5的固定减速比，同时该结构可反向作为增速机构使用，通过同规格齿轮的系列化排布，可拓展获得更大减速比或增速比的传动方案，适配不同的动力传输需求。建模阶段采用自底向上的装配思路，依次完成输入轴、太阳轮、三组行星轮、行星架、内齿圈、输出端壳体、端盖及紧固件的零件建模，每个零件的尺寸公差、配合间隙都经过严谨校核，保证行星轮在行星架上的转动顺畅，无卡滞或干涉问题。渲染环节对不同部件赋予差异化材质：外壳部分采用深绿色烤漆金属材质，还原工业减速机的壳体质感；传动齿轮采用调质合金钢材质，表面做金属光泽处理，突出齿面的加工精度；输入输出轴采用光亮镀铬钢材材质，清晰区分轴类零件与壳体、齿轮的视觉差异；内部密封、衬垫部件采用红色橡胶材质，直观展现内部结构的分层逻辑。结构设计上采用同轴输入输出布局，大幅缩减机构的整体径向尺寸，实现微型化的设计目标，壳体采用剖视展示的处理方式，可清晰观察内部三级行星轮系的排布方式、动力传递路径，太阳轮与输入轴一体加工提升传动刚性，行星轮通过销轴固定在行星架上，内齿圈与外壳集成设计减少零件数量，降低装配难度。整体设计兼顾传动效率与结构紧凑性，可直接用于小型动力设备、精密传动装置的方案验证、教学演示或样机开发参考，模型结构完整，配合关系准确，可直接导入各类三维软件进行运动仿真、干涉检查或工程图导出。
