适配日星iBike的带减振电机减速机结构设计

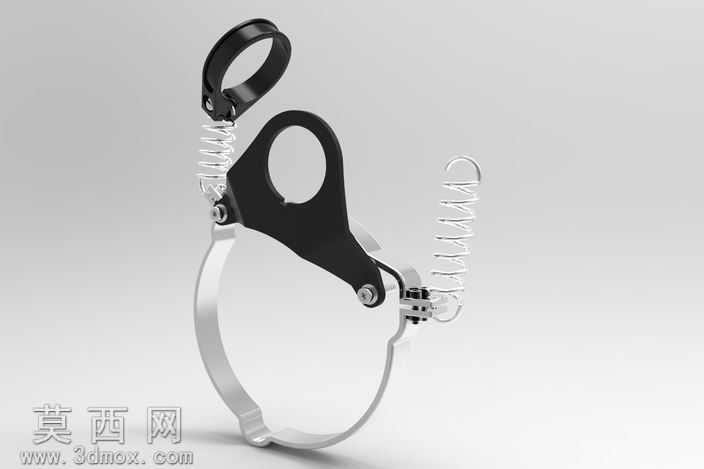

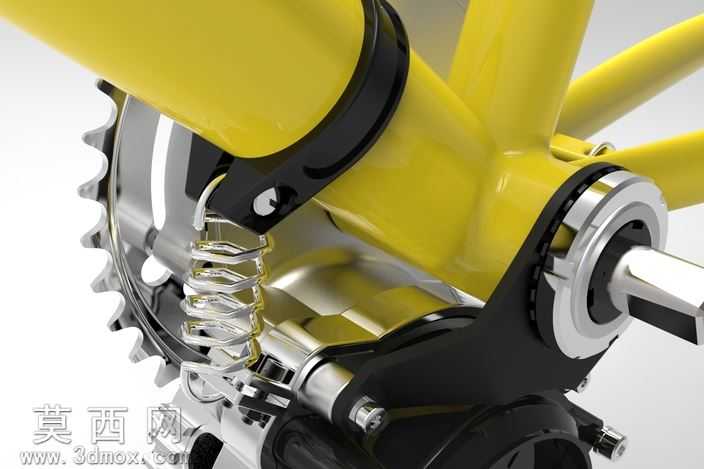

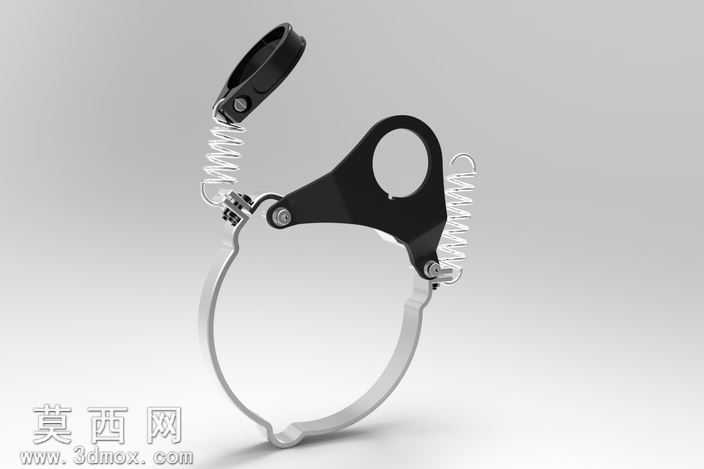

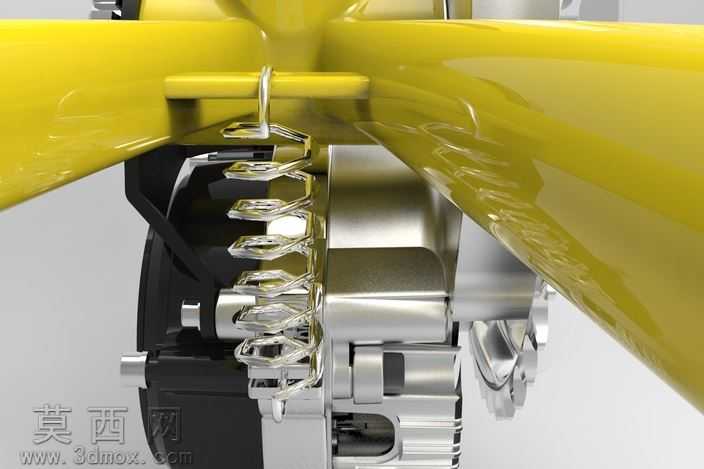

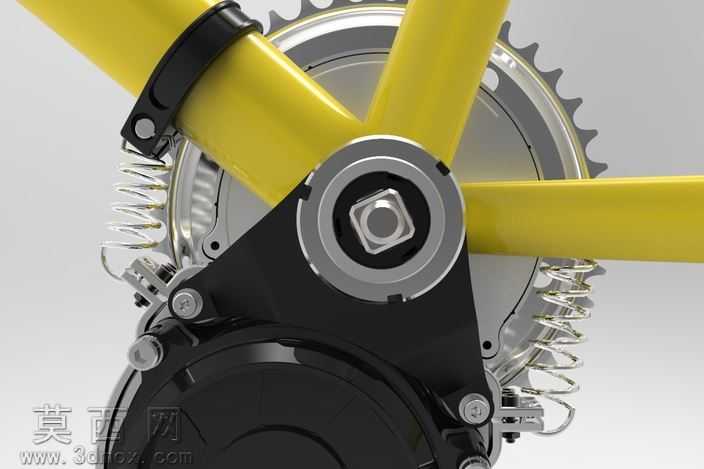

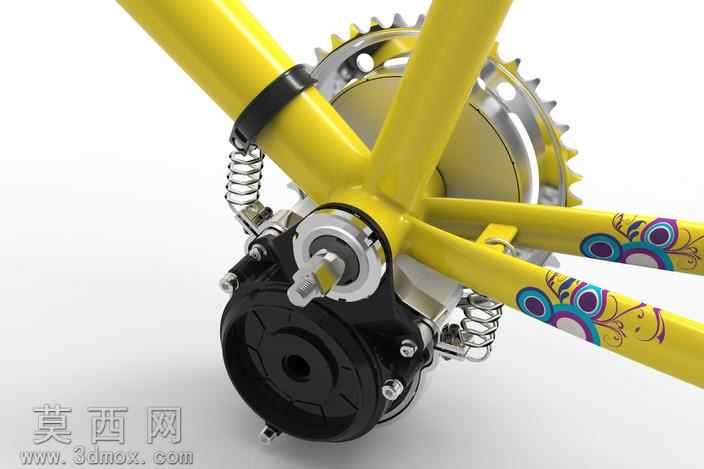

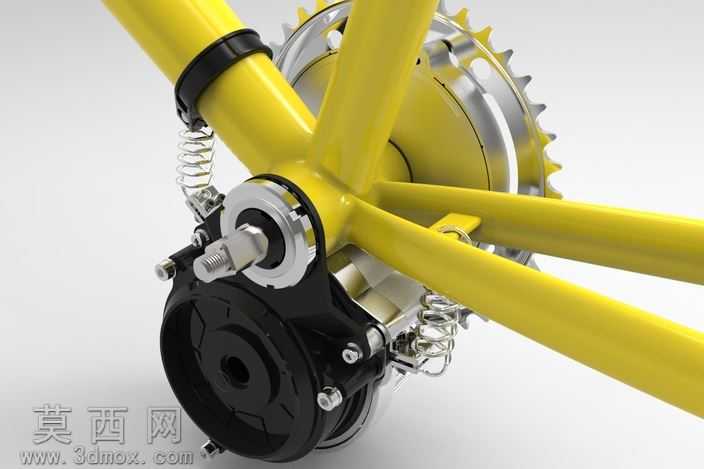

本作品为适配日星iBike电动自行车的电机减速机适配结构三维建模成果，建模过程中针对常规安装方式无法将该款电机减速机顺利适配通用自行车车架的痛点，完成了整套减振安装结构的参数化搭建。建模阶段先对电机减速机本体的壳体、输出轴、连接法兰、链轮传动部位进行1:1尺寸还原，对黑色减速箱外壳的散热筋、固定螺栓孔位、输出端密封结构都做了精细化的特征建模，还原了减速箱与电机本体的装配层级，明确了动力从电机输入到减速机构、最终传递到自行车链轮的传动路径。针对安装适配的核心需求，设计了双弹簧减振安装结构，建模时对弹簧的节距、丝径、有效圈数、两端并圈结构都做了准确建模，同时搭建了弹簧与车架管梁、电机壳体之间的连接固定座，固定座上的抱箍结构完全贴合黄色自行车车架的圆管弧度，抱箍处的橡胶缓冲垫、锁紧卡扣结构都做了细节还原，确保安装结构的合理性。材质渲染阶段，为自行车车架管梁赋予亮黄色金属烤漆材质，还原表面的光泽度与漆面质感；为减速箱壳体赋予哑光黑色工程塑料与金属结合的材质，区分塑料端盖与金属壳体的质感差异；为弹簧赋予镀锌金属材质，表现金属弹簧的冷作加工质感；为链轮赋予亮面镀铬金属材质，还原传动部件的金属光泽；为车架表面的装饰花纹做了纹理贴图映射，还原实车的装饰细节。设计思路上，放弃了传统刚性连接的安装方案，采用双弹簧作为减振缓冲元件，通过弹簧的刚度特性吸收电机工作时产生的振动，避免振动直接传递到自行车架影响骑行体验，同时弹簧的预紧力可根据不同车架的安装尺寸进行调整，大幅提升该款电机减速机的适配范围，整套结构建模完成后经过装配干涉检查，所有部件之间无运动干涉，弹簧的伸缩行程预留充足，能够满足不同骑行工况下的减振需求，清晰展现了电机减速机与自行车车架之间的装配关系与减振原理。
