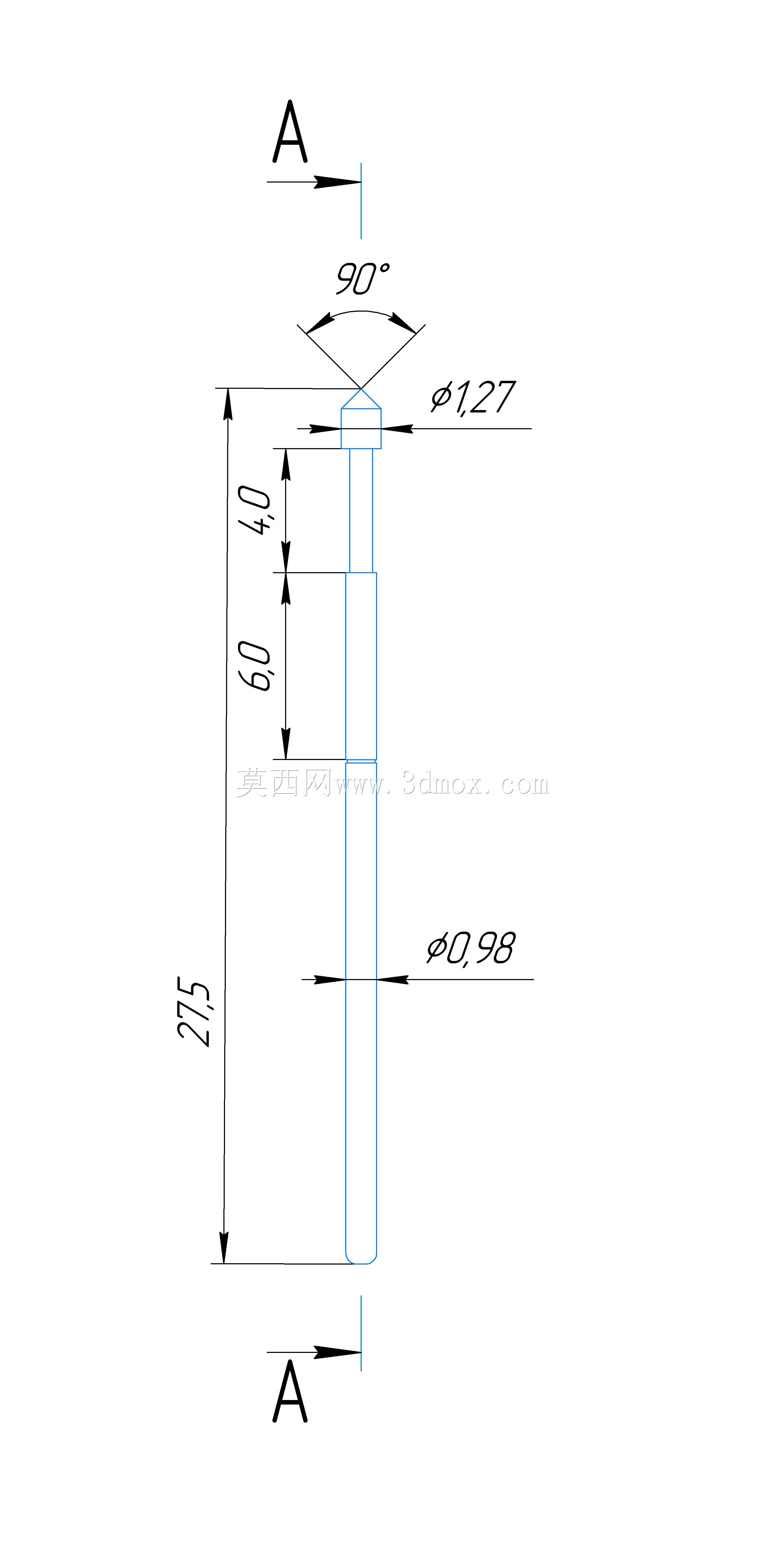

测试用U型引脚弹簧探针结构设计

这款弹簧触针主要应用于电子元器件电性测试场景，是PCB板功能测试、芯片封装测试、连接器导通校验环节的核心接触部件，在消费电子组装产线、半导体封测车间、通讯模块检测工位中承担着测试信号与供电电流的传输作用，能够在测试治具与被测产品之间建立稳定的临时电气连接，避免硬接触对被测件焊盘或引脚造成划伤、压损等不可逆损伤。产品整体为细长杆状结构，头部采用菱形尖头设计，能够精准对准被测点位的微小焊盘或U型引脚间隙，即便被测件存在0.1mm级别的位置偏移，尖头结构也能顺利滑入接触区域，保证接触对位的容错率；中段设置绝缘握持段，采用防滑的柱面结构，既方便操作人员手动取放安装，也能在多针密集排布的测试治具中避免相邻探针之间出现电气短路，绝缘段的外径略大于金属针体，安装时可以直接卡入治具的安装孔位，无需额外的固定卡扣即可完成轴向定位。针体内部集成微型压缩弹簧，具备稳定的轴向伸缩行程，当测试压头下压时，弹簧能够提供恒定的接触压力，既保证针尖与被测点位的接触电阻稳定在毫欧级，避免测试过程中出现信号闪断、接触不良导致的测试误判，也能缓冲下压冲击力，防止针尖扎穿被测件的表层镀层。针尾采用平端收口设计，与治具内部的信号转接板平面接触，能够保证大电流测试场景下的载流能力，避免针尾接触位置出现发热、打火问题。设计过程中针对针体的同轴度做了重点管控，金属针体的外壁圆跳动控制在0.02mm以内，保证探针在安装孔内伸缩顺畅无卡滞，弹簧的弹力曲线经过多轮调校，在全行程范围内的弹力波动不超过10%，适配不同下压行程的测试设备需求。安装边界上，针体的金属部分外径适配常规测试治具的0.98mm标准安装孔，绝缘段外径为2.7mm，安装时孔位中心距最小可做到2.54mm，能够满足高密度针床的排布需求，整体长度适配常规下压式测试治具的安装空间，无需对现有治具结构做改造即可直接替换同规格的旧探针，大幅降低测试工位的配件更换成本。在长期高频次测试场景下，针尖部分采用耐磨合金材质，经过万次伸缩测试后针尖磨损量不超过0.01mm，能够保证长期使用的接触稳定性，减少探针更换频次，提升产线测试的整体作业效率。
