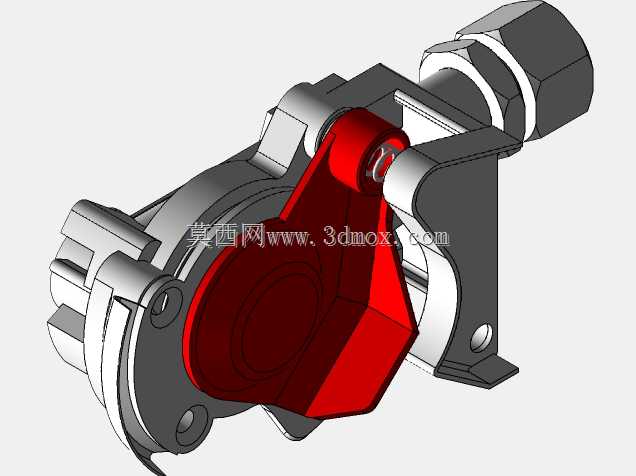

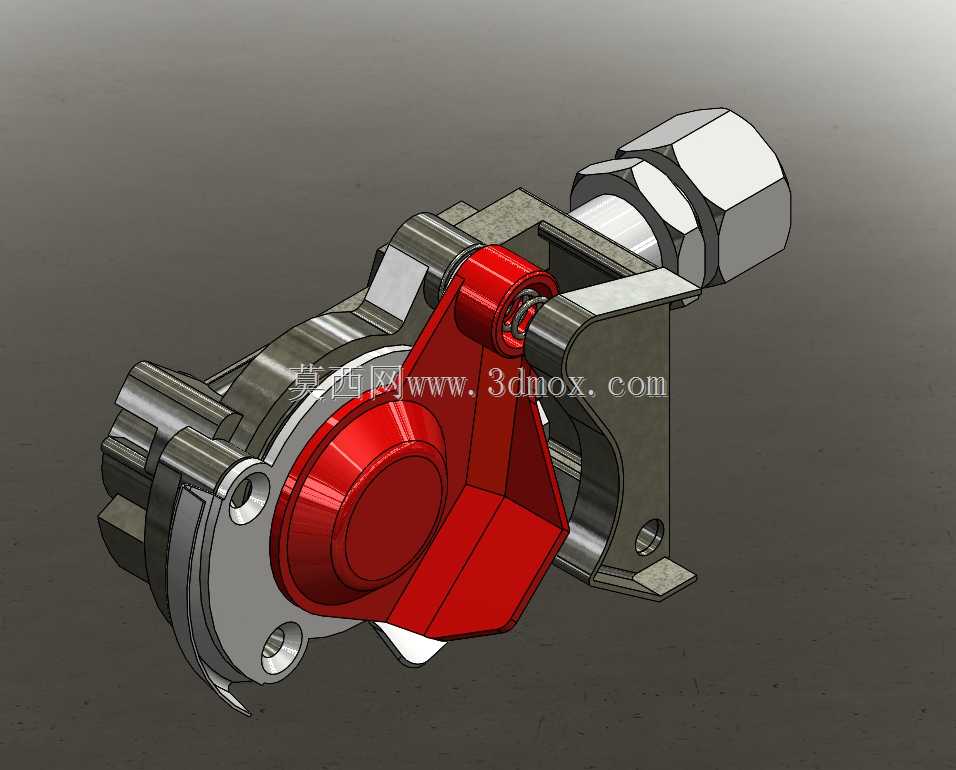

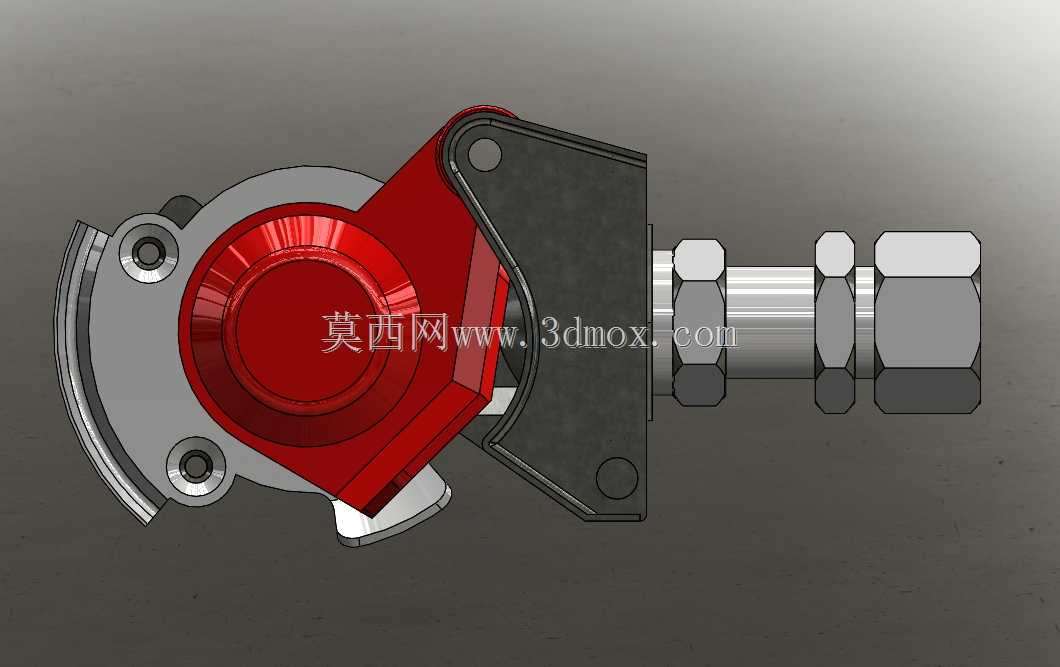

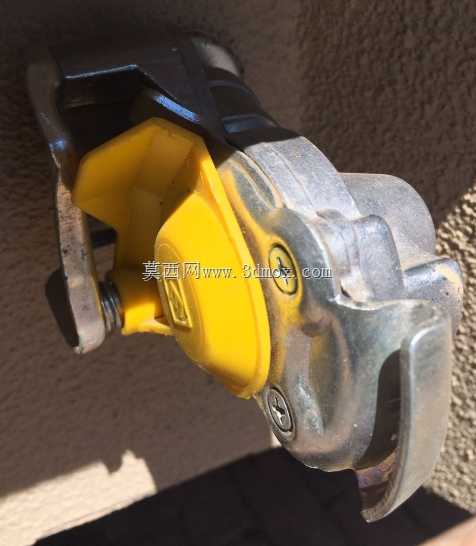

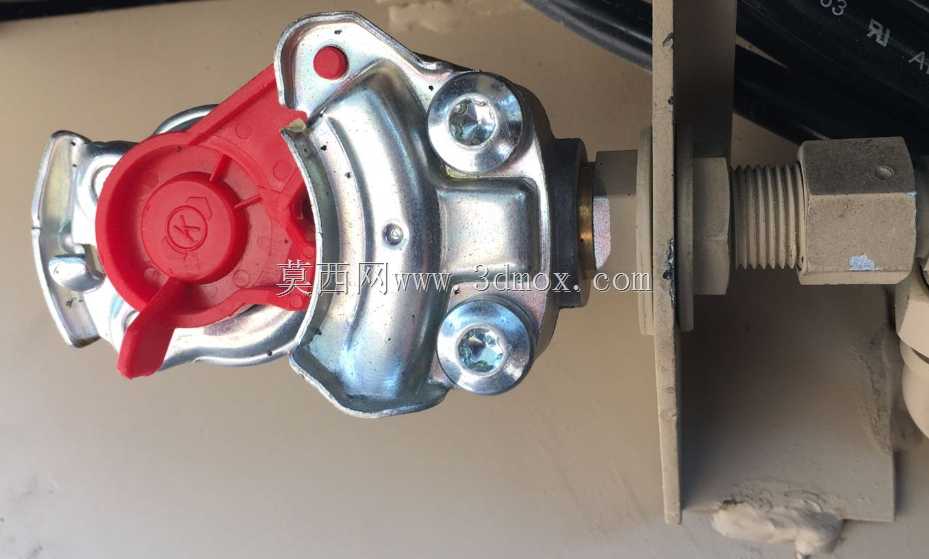

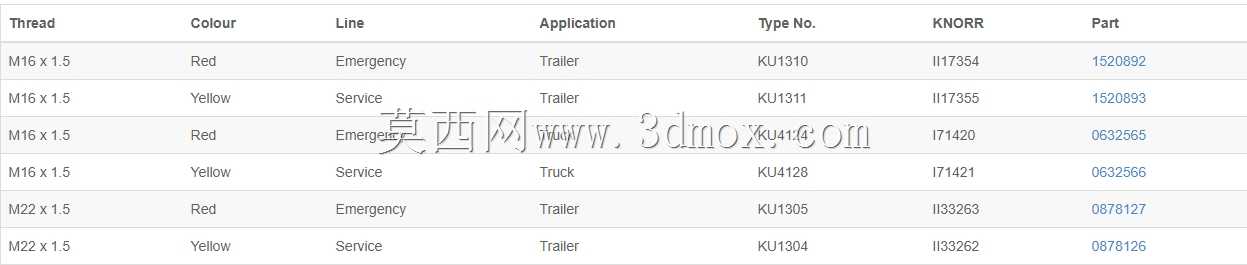

卡车用手掌耦合式红色空气制动阀结构

该款手掌耦合空气制动部件主要应用于重型商用卡车的气路制动系统中，布置在车架外侧靠近制动气路总阀与分泵衔接的管路段位，承担紧急状态下快速截断、导通气路以及手动应急制动的核心功能，是卡车气制动系统里兼顾日常气路通断控制与突发故障应急处置的关键执行部件。在实际车辆运行场景中，当车辆出现气路泄漏、常规制动失效等紧急状况时，操作人员可快速扳动醒目的红色操作手柄，触发内部阀芯动作，瞬间切断对应气路的供气通路同时导通排气支路，快速释放制动管路内的压缩空气，触发弹簧储能制动机构实现紧急驻车，避免车辆失控引发安全事故；日常维保作业中，该部件也可作为气路分段隔断的手动阀使用，方便维修人员在不排空整车气路压力的前提下，对分段管路、对应车桥的制动组件进行检修作业。从功能特性来看，该部件采用手掌贴合式的扳动手柄设计，红色外观符合工业安全色的标识规范，紧急状态下操作人员无需精准对位即可快速抓握施力，手柄的曲面造型完全贴合人手抓握时的掌面弧度，扳动行程内的阻尼经过优化，既避免行车振动导致手柄意外移位，又能保证紧急操作时可快速扳动到位；内部耦合密封结构采用金属硬密封配合橡胶密封圈的组合形式，可适配卡车气路常见的0.6-0.8MPa工作压力，在-40℃到80℃的整车工作环境温度区间内都能保持可靠的密封性能，不会因温度变化出现气路泄漏、阀芯卡滞的问题。设计过程中，该部件充分考虑了卡车底盘的安装空间限制，整体采用紧凑型的阀体布局，两端预留标准螺纹气路接口，可直接对接现有卡车气路的标准尼龙管或金属气管，无需额外制作过渡接头；阀体侧面预留两个带安装衬套的固定孔位，安装孔的中心距匹配卡车车架常用的安装支架开孔规格，既可以通过L型支架固定在车架纵梁的安装平面上，也可以直接对接配套设计的专用安装支架，适配不同车型的安装点位差异；整体安装边界充分避让了底盘上的线束、燃油管路、转向机构等周边部件，安装后手柄的操作空间预留充足，扳动全程不会与周边零部件发生运动干涉，同时阀体的金属外壳做了镀锌钝化处理，红色手柄部分采用耐候性工程材料包覆，可抵御底盘行驶过程中泥水、盐雾、碎石冲击的侵蚀，满足卡车全生命周期的使用耐久要求。
