轻量化17.5吨级起重抓举滑轮结构

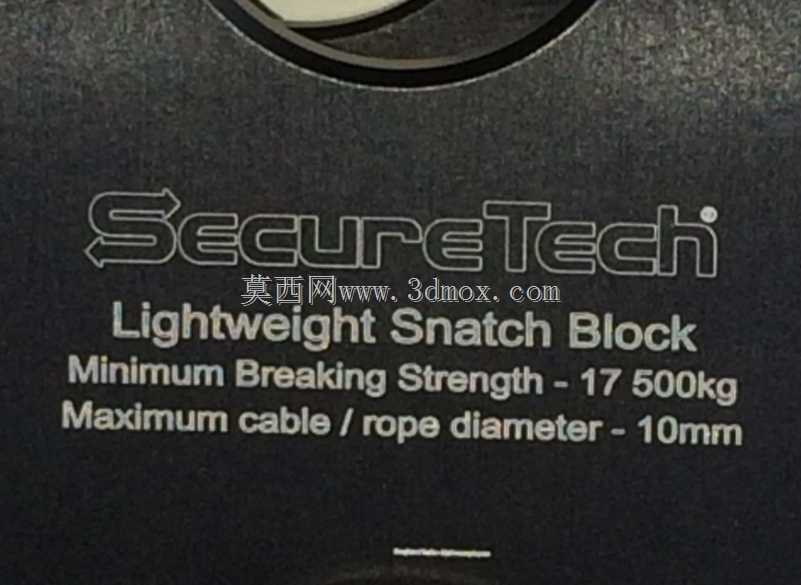

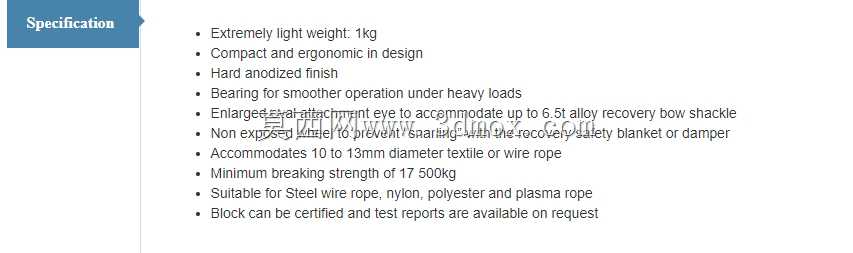

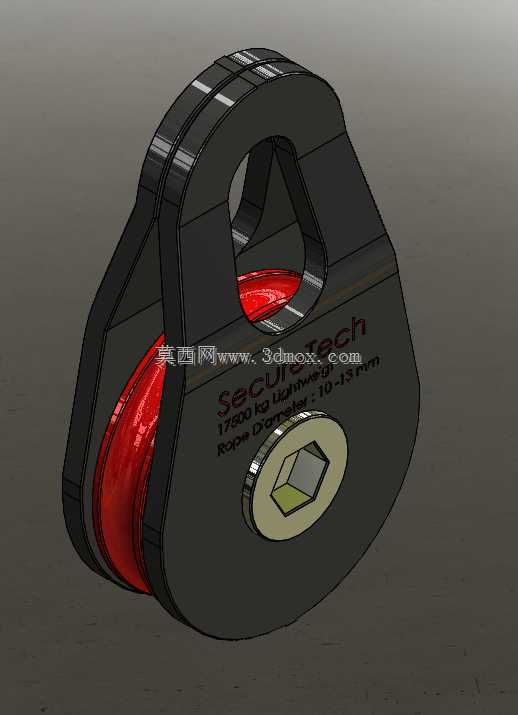

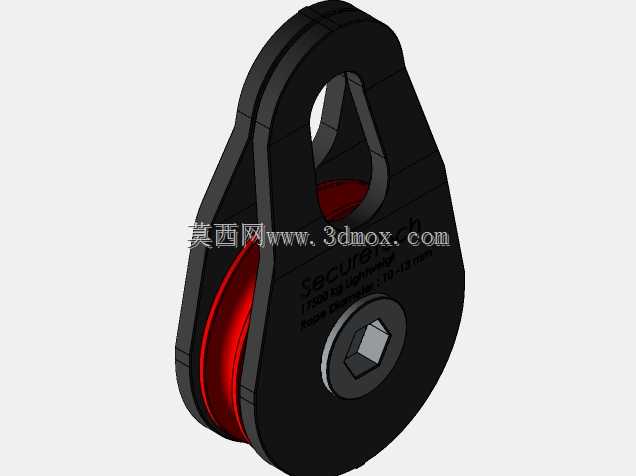

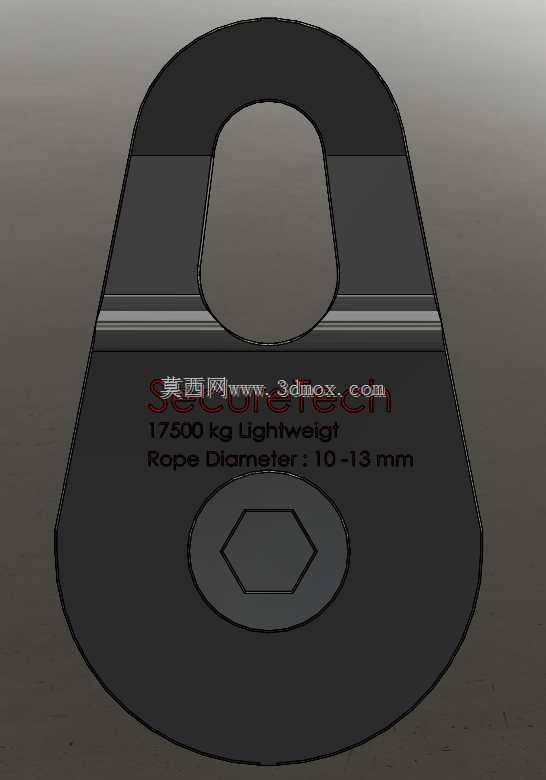

这款滑轮结构主要面向户外高空作业、重型物料吊装、应急救援、工业起重转运等场景，可适配起重设备、救援绞车、物料吊运机组的末端承载环节，作为绳索导向与载荷传递的核心承载部件，能够在重载工况下稳定传递拉力，避免绳索与硬质结构直接摩擦造成的磨损，同时优化绳索走向，降低牵引过程中的阻力损耗。在实际作业中，该结构可兼容直径10毫米至13毫米的钢丝绳或高强度纺织绳，额定承载上限达到17.5吨，能够满足中型设备吊装、重型货物转运、山地救援提拉、船舶系泊导向等多场景的使用需求，尤其适合需要频繁移动作业、对部件自重有严格要求的轻量化起重作业场景。产品功能设计上，主体采用硬质阳极氧化处理的金属侧板，搭配带轴承的滑轮主体，滑轮轮槽经过圆弧优化处理，能够与绳索外圆充分贴合，避免绳索局部应力集中造成的 premature 损耗，轴承选用重载型面带密封结构的向心轴承，可在多尘、潮湿的户外工况下长期稳定运行，无需频繁拆解维护。侧板上设计有扩大的椭圆形连接孔，可适配6.5吨级的回收式弓形卸扣，连接孔边缘做了大圆角过渡处理，避免卸扣受拉时出现应力集中断裂的风险；整体结构自重控制在1千克级别，在同承载级别的滑轮产品中具备突出的轻量化优势，大幅降低作业人员携带与安装的负重压力。设计思路上，整体摒弃了传统铸钢滑轮厚重的结构形式，采用板材拼接式结构，在保证结构强度的前提下尽可能削减非承载区域的材料厚度，通过有限元仿真对受力路径进行优化，将高应力区域的材料做加厚处理，低应力区域做镂空减重，同时在滑轮外侧加装红色的绳索防脱挡边，避免作业过程中绳索从轮槽中脱出引发安全事故；连接端的挂孔采用异形椭圆设计，既能够适配不同规格的卸扣连接，也能在受拉时自动对中载荷方向，避免侧板受偏载出现变形。外形尺寸上，整体结构紧凑，主体外轮廓为圆润的类D形结构，无突出的尖锐棱角，避免搬运安装过程中剐蹭作业人员或绳索；安装边界方面，上端挂孔的尺寸可兼容常规弓形卸扣的销轴直径，下端滑轮轮槽的宽度可适配对应直径的绳索，整体厚度控制在较小范围内，可在狭小的吊装空间内完成安装使用，不会因为结构尺寸过大影响作业空间布置。绳索适配方面，除常规钢丝绳外，还可兼容尼龙、聚酯材质的高强度合成纤维绳，针对不同材质的绳索都能保证顺滑的导向效果，轮槽表面做了光滑处理，不会刮伤纤维绳的编织表层，延长绳索的使用寿命。
