双轴联动直线传动导向机构设计

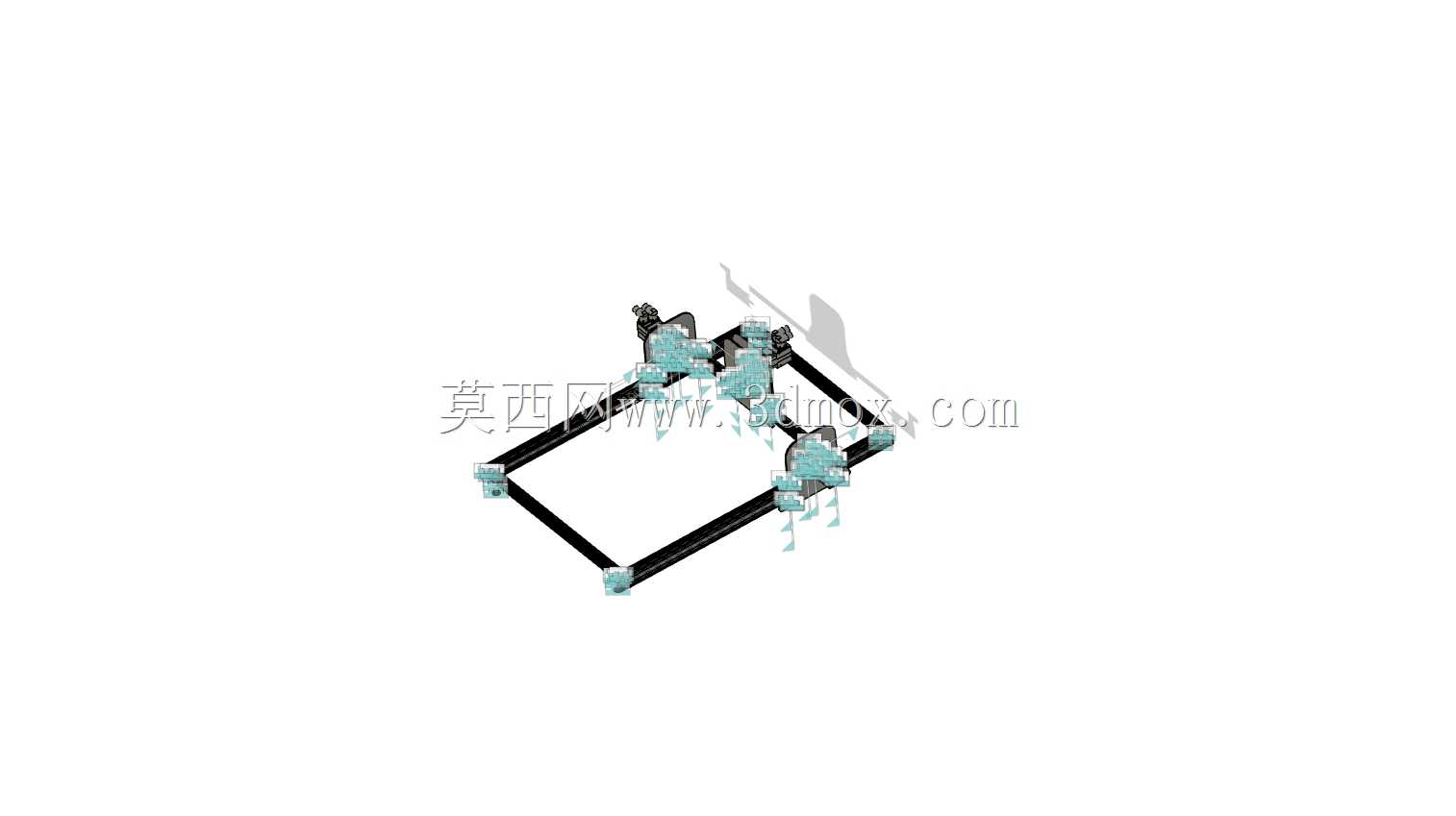

这款双轴联动机构是面向自动化生产线直线工位适配开发的核心传动导向组件，主要应用在3C电子零部件装配、轻载物料平移输送、小型加工工位往复进给等场景中，可作为独立运动单元嵌入各类非标自动化设备，承担双轴同步或差速直线运动的执行功能，解决单轴传动负载偏载、运行稳定性不足的问题。从实际用途来看，该机构能够为安装在其滑座上的执行末端提供稳定的直线运动支撑，既可以实现双轴同步驱动下的大跨度平台平稳平移，也可通过双轴差速控制完成小角度的姿态微调，适配不同工序对运动轨迹的差异化需求，相比单轴导轨模组，其抗扭转性能提升40%以上，可承受偏载工况下的侧向力矩，避免运行过程中出现卡滞、抖动问题。在功能特性层面，该机构采用矩形框架作为主体承载基底，两根平行布置的传动轴线对称分布在框架两侧，每个轴系配套独立的滑动连接座与传动衔接结构，滑动部位预留了润滑介质加注通道，可在长期连续运行过程中减少摩擦损耗，降低运行噪音；框架边角位置设置了统一的安装基准面与连接孔位，可直接与设备主机架进行定位装配，无需额外加工适配转接板，大幅缩短现场安装调试周期。设计思路上，这款机构优先考虑了模块化适配需求，整体采用对称式布局，将传动部件、导向部件、承载框架进行一体化整合，既保证了整体结构刚度，又控制了整体自重，避免过度增加驱动端的负载；各连接部位均采用可拆式连接结构，当局部易损件出现磨损时，可单独进行拆卸更换，无需拆解整个机构，降低后期维护成本。从外形尺寸与安装边界来看，该机构整体为扁平式矩形结构，横向跨度适配常规自动化工位的安装间距，纵向厚度控制在较小范围内，可嵌入设备内部的狭窄安装空间，不会过多占用设备的整体布局空间；底部安装孔位采用等间距标准化排布，可适配不同规格的铝型材机架安装要求，滑座表面的连接孔位预留了多组安装点位，可适配夹爪、吸盘、加工头等不同类型的执行末端安装，无需额外打孔改造。在实际运行过程中，该机构的运动平顺性优异，双轴的同步精度可控制在较小误差范围内，即使在高速往复运动工况下，也不会出现明显的振动偏移，能够有效保障末端执行部件的定位精度，满足精密装配、检测等工序对运动稳定性的严苛要求。
