透明剖视结构鼓形齿式联轴器

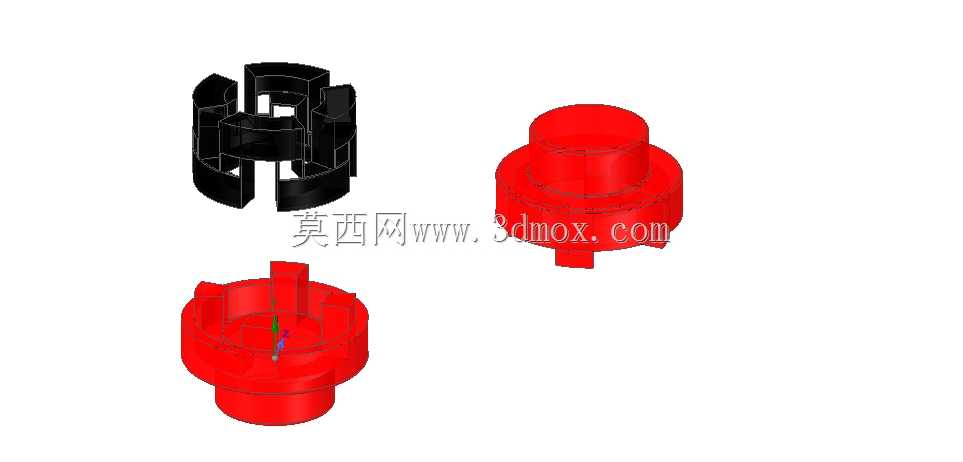

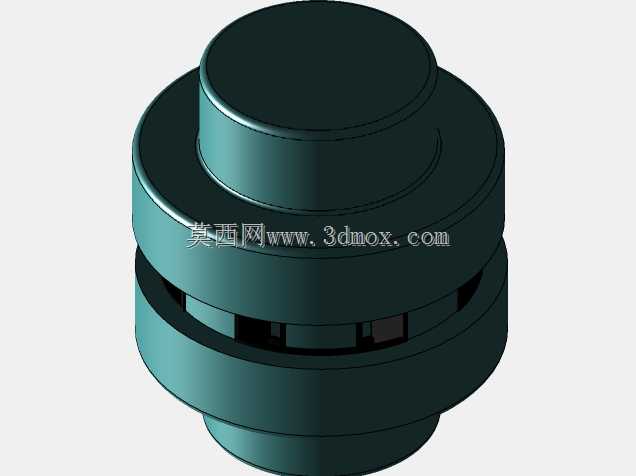

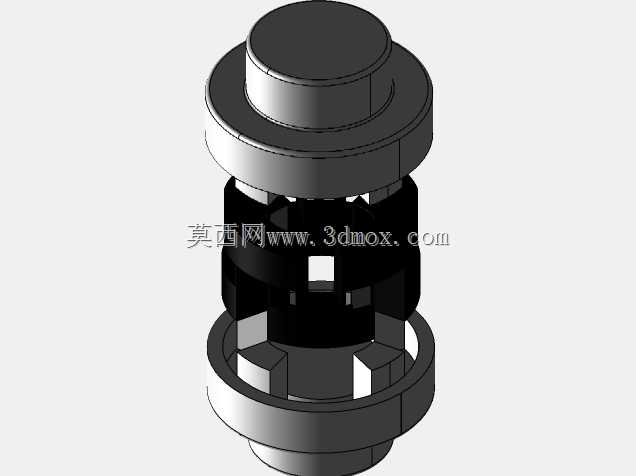

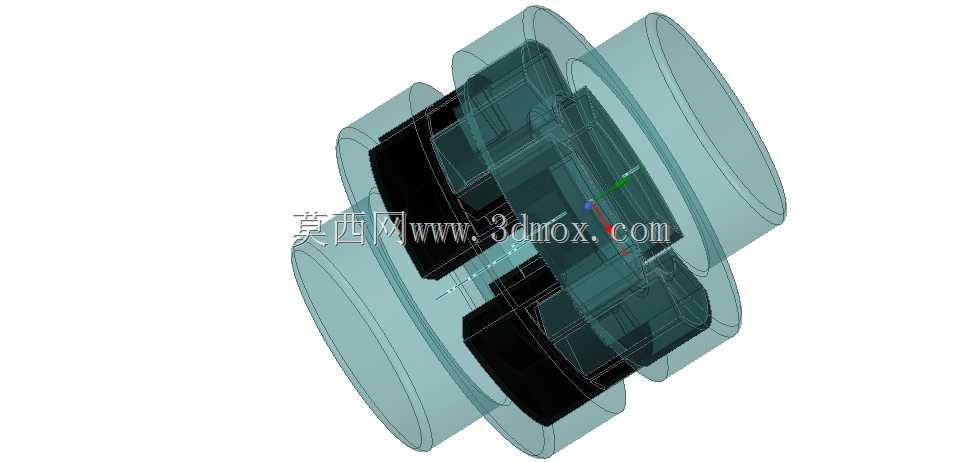

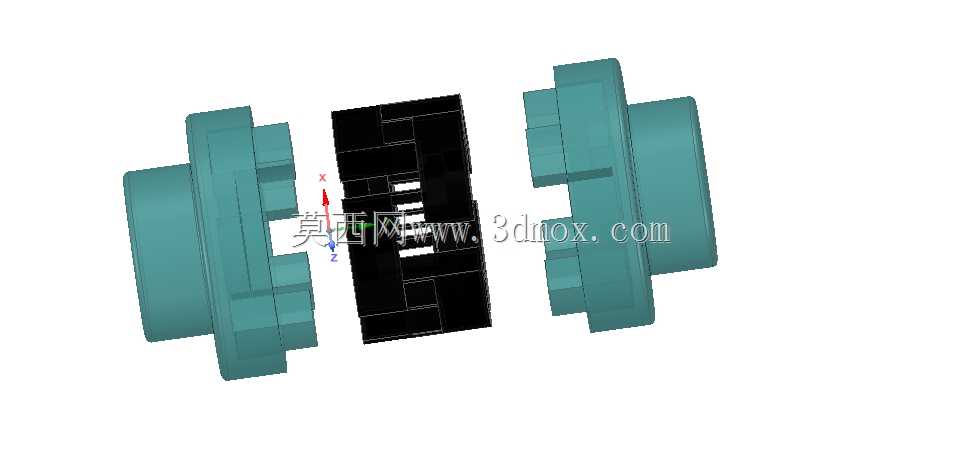

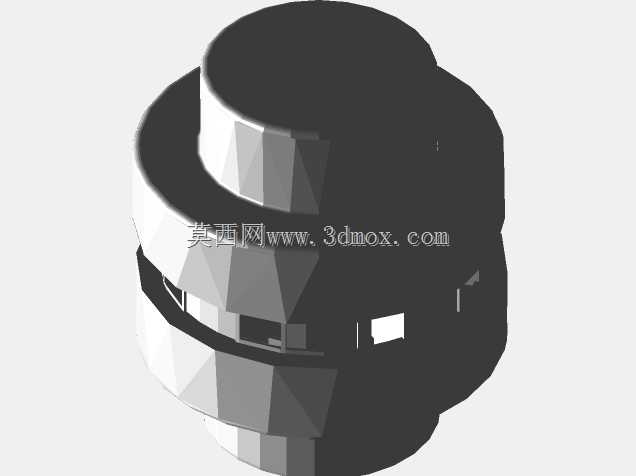

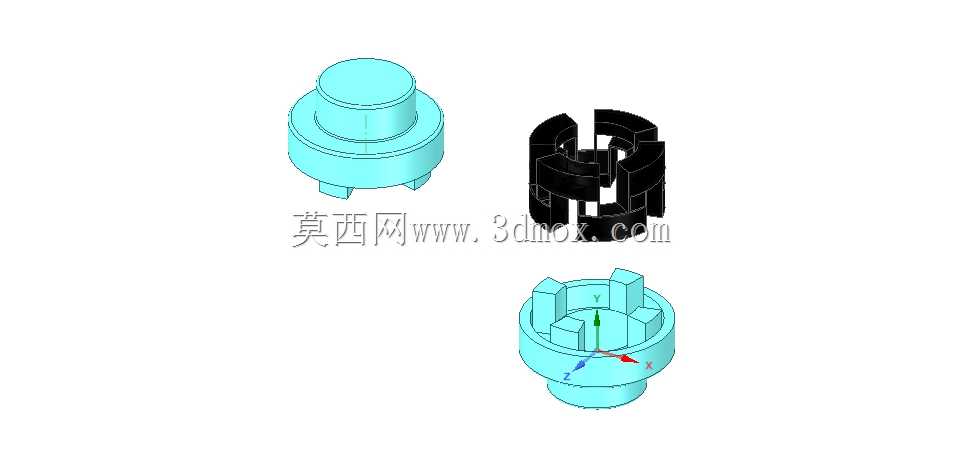

这款联轴器是机械传动系统中承担轴系连接与转矩传递的核心部件，广泛应用于冶金轧钢生产线、矿山输送设备、化工搅拌装置、起重提升机构、船舶动力传输以及各类重载工业传动场景中，主要用于连接两根轴线不完全重合的传动轴，在主动轴与从动轴之间稳定传递额定转矩，同时补偿两轴之间因安装误差、承载变形、温度形变产生的径向、轴向与角向偏移，避免轴系因附加载荷产生疲劳磨损、振动异响甚至断轴故障，保障整套传动系统的运行可靠性与服役寿命。从结构设计来看，该模型采用透明剖视的呈现方式，清晰展示了内外齿啮合、中间隔套、两端轴套以及密封缓冲结构的装配关系，设计过程中优先考虑了重载工况下的齿面接触强度，采用鼓形齿齿形设计，相比传统直齿联轴器拥有更大的角向补偿能力，能在两轴存在一定偏角的情况下保证齿面接触均匀，避免齿端应力集中导致的过早磨损；内部预留的润滑储腔可以在长期运行中为啮合齿面提供持续润滑，降低摩擦损耗，外层的密封结构能阻挡外界粉尘、水汽进入啮合区域，同时防止润滑脂泄漏，适配多粉尘、潮湿的复杂工业作业环境。在外形尺寸与安装边界方面，该联轴器采用对称式筒体结构，两端轴孔可根据不同轴径需求设计对应配合公差，安装时无需大幅移动两端的主动、从动设备，仅需沿轴向推入即可完成初步对位，再通过配套的紧固件完成锁紧固定；整体外圆轮廓做了圆滑过渡处理，没有突出的尖锐结构，高速运转时能有效降低风阻与动平衡偏差，中间隔套的长度可根据实际轴系间距做适配调整，能满足不同安装间距的传动布局需求，既可以用于同轴度较好的精密传动场景，也能适配安装精度有限的重载长轴距传动系统，在传递大转矩的同时具备一定的缓冲吸振能力，可有效降低传动系统的冲击载荷，保护后端连接的电机、减速机等核心传动部件。
