高生产管气动压力机三维结构设计

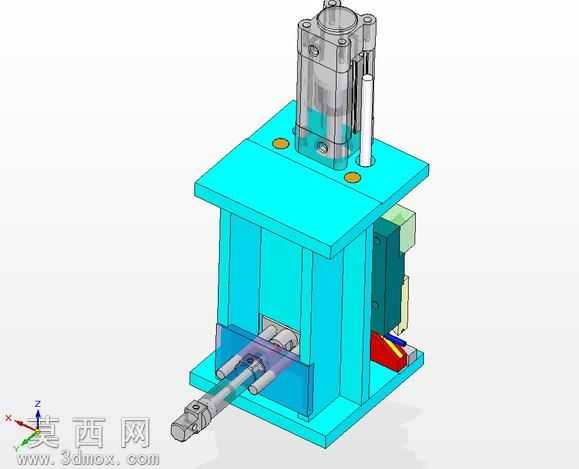

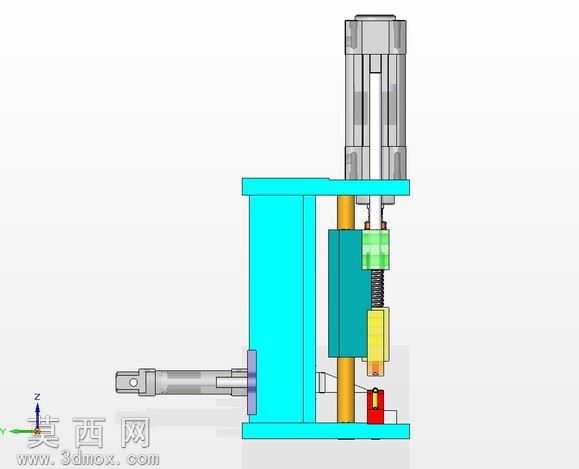

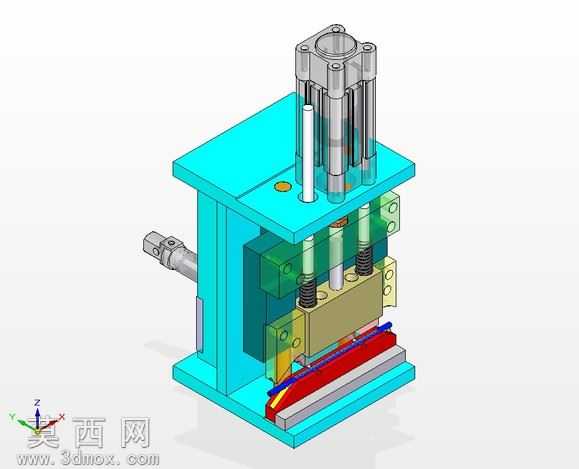

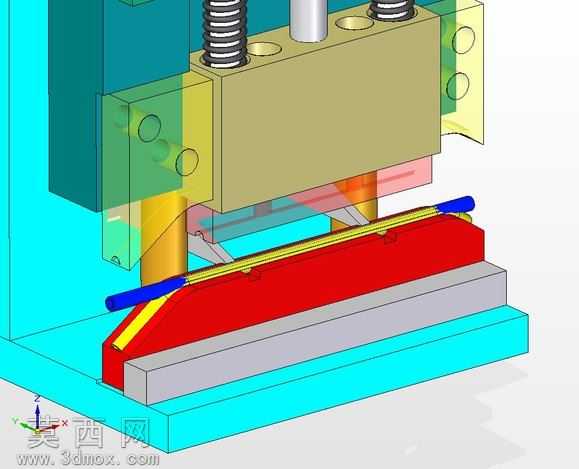

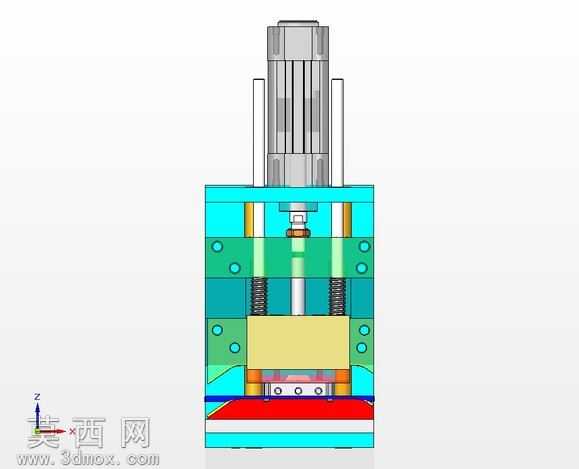

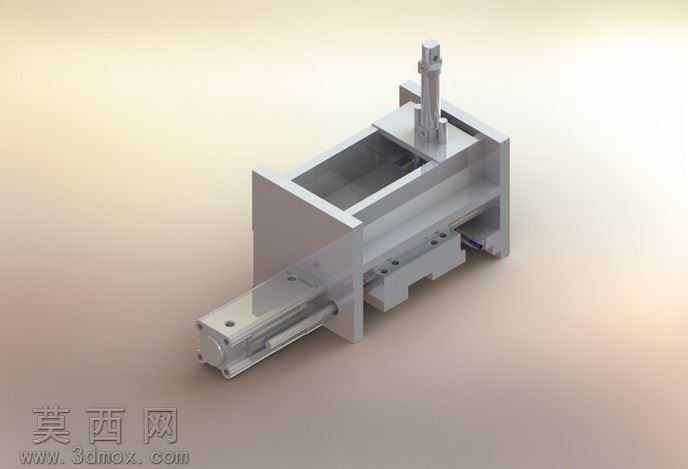

本模型为高生产管气动压力机的三维数字化设计成果，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例构建，完整还原了设备的真实结构形态。建模过程中对各部件进行了独立的零件建模与虚拟装配校验，通过干涉检查功能排除了部件间的装配冲突，确保各运动机构的动作路径无卡滞、无碰撞，能够完整模拟设备的实际运行状态。模型渲染阶段针对不同部件的材质属性进行了区分设置：设备的主体框架采用亮青色金属材质模拟硬质合金机架，表面添加了均匀的金属磨砂质感，还原工业设备机架的哑光金属特性；顶部的气动执行元件采用半透明工程塑料与银灰色金属搭配的材质设置，清晰展现气缸内部的活塞腔体结构，同时区分出气缸端盖、活塞杆等金属构件的金属光泽；侧面的控制与导向部件分别设置了深绿色绝缘材质、红色操作部件材质、银色金属导杆材质，不同材质的色彩与质感区分清晰，既提升了模型的视觉辨识度，也能让查看者快速区分不同功能的构件。从结构设计来看，该压力机采用立式框架布局，上下两层平行安装板通过四根立式支撑柱连接形成刚性机架，为整机提供稳定的支撑基础；顶部安装标准气动气缸作为压力输出动力源，气缸活塞杆垂直向下延伸至工作区域，搭配垂直布置的导向杆保障压头动作的直线度，避免压装过程中出现偏载问题；机架前部设置工件进料工位，搭配横向推送的进料机构实现工件的自动上料定位，工位外侧设置透明防护挡板，既能够观察压装作业状态，也可防止压装过程中碎屑飞出，提升设备操作安全性；机架侧面集成安装了气动控制元件与传感检测部件，能够实现压装动作的自动循环控制，适配高节拍的生产管压装加工需求。整体设计围绕高生产效率的作业需求展开，简化了不必要的冗余结构，将气动驱动的快速响应特性与框架式机架的高刚性优势结合，既保证了压装作业的压力输出稳定性，也通过紧凑的结构设计缩小了设备占地面积，适配生产线的工位布置需求，模型完整保留了所有装配约束关系，可直接用于运动仿真演示、工程图纸导出以及后续的结构优化调整。
