手动液压千斤顶台式压力机结构设计

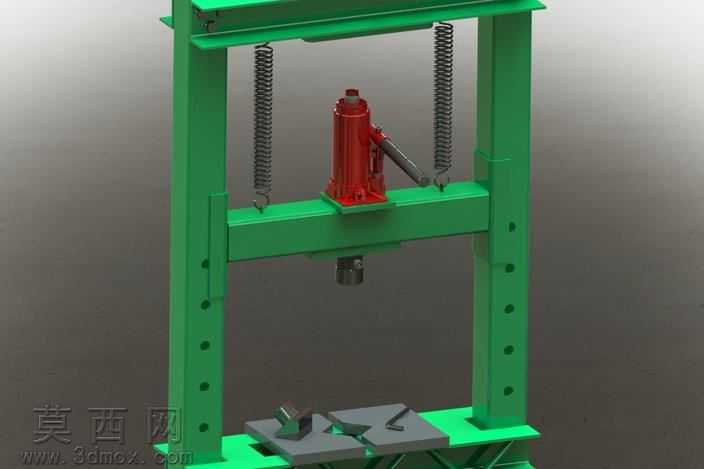

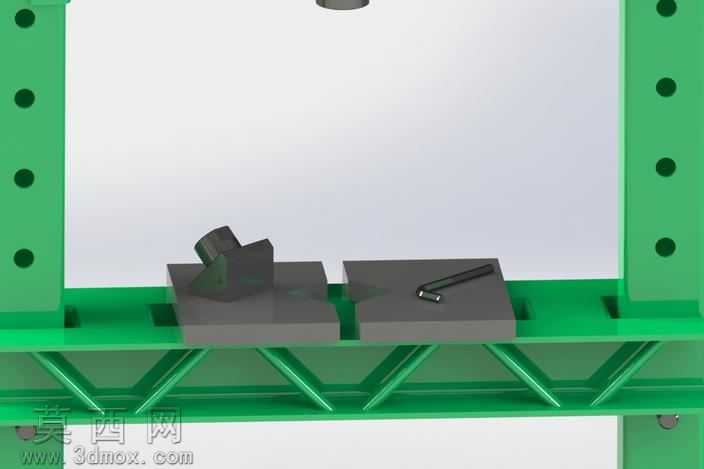

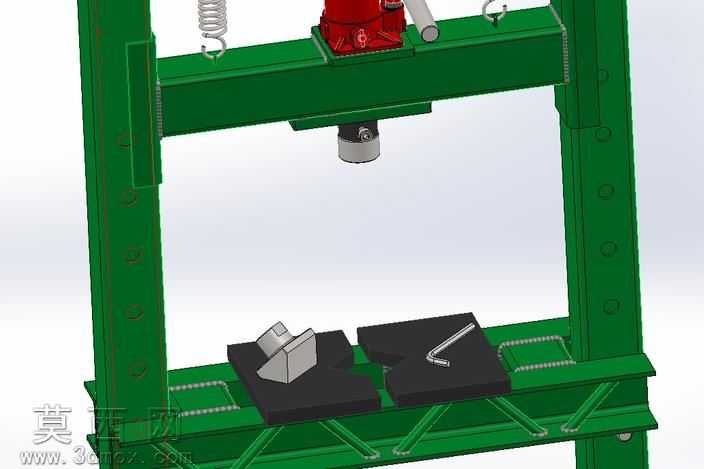

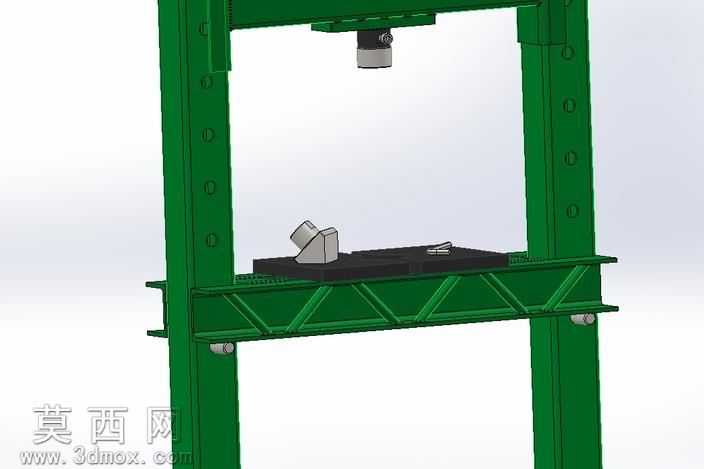

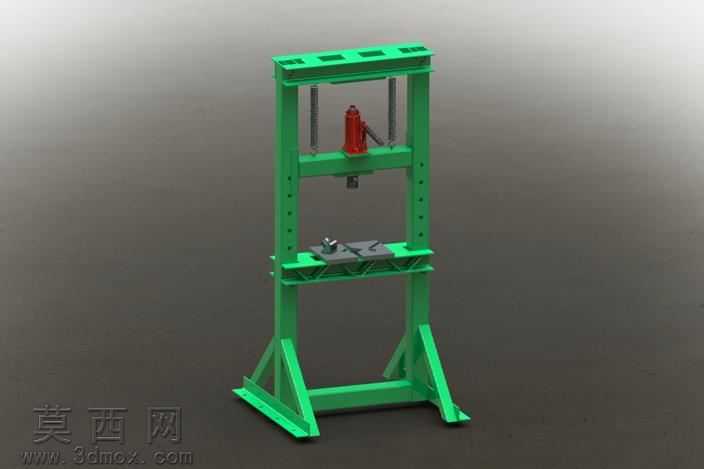

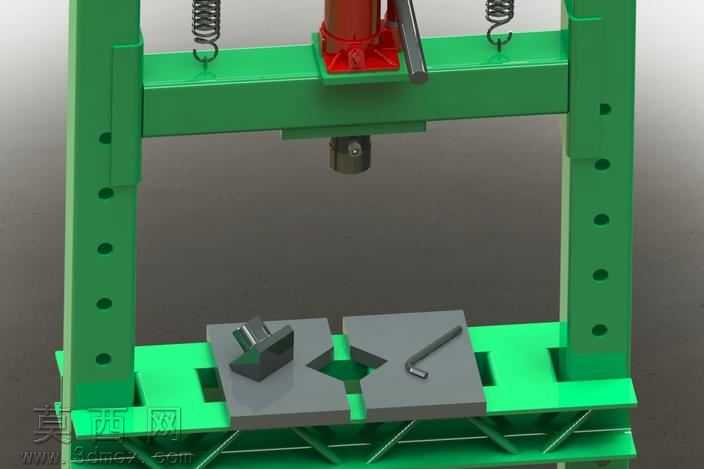

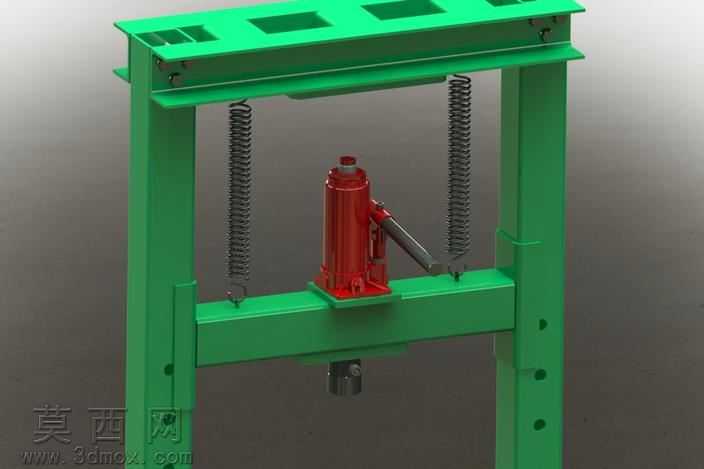

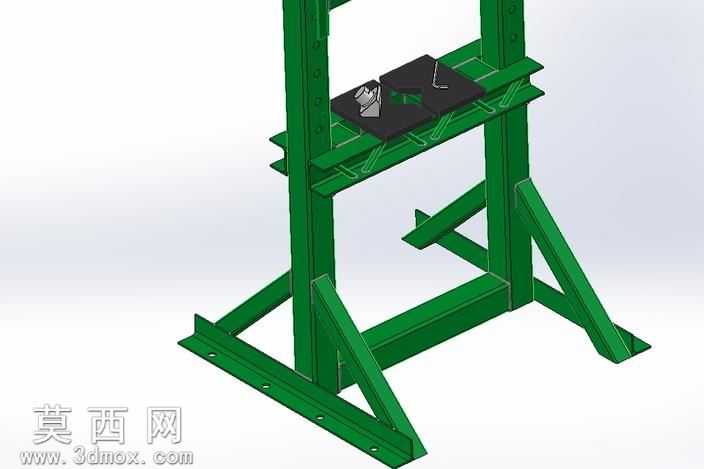

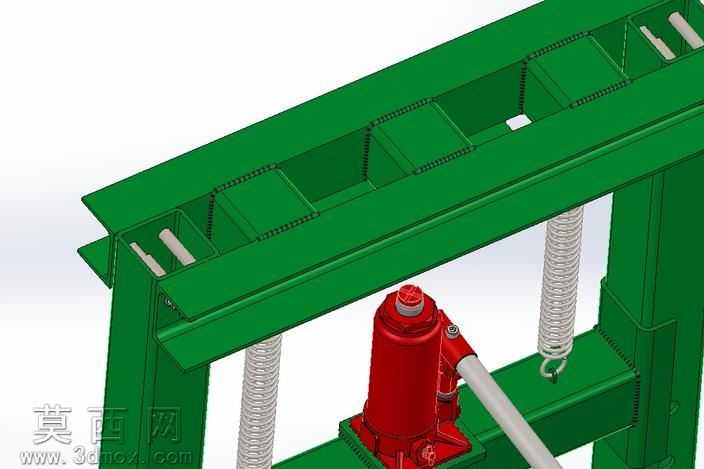

本模型为台式手动液压压力机三维结构，整体采用龙门式双立柱框架作为主体承载结构，建模过程中严格遵循机械加工装配逻辑，对所有零部件进行独立参数化建模，保证各部件间的装配公差符合实际生产装配要求。模型主体框架采用型钢焊接式结构设计，两侧立柱开设多组等距调节孔位，可根据加工工件的尺寸需求快速调整活动横梁的安装高度，实现100mm范围内的工作高度无级调节，适配不同高度工件的压装、校直、弯折作业需求。动力执行单元采用标准手动立式液压千斤顶作为压力输出源，千斤顶固定安装在活动横梁中部位置，压头正对下方工作台中心，通过手动压杆驱动千斤顶柱塞伸出，即可输出稳定的向下压力，满足小吨位零件压装、型材校直、钣金弯折、轴承拆装等常见机修、五金加工场景的使用需求。复位结构采用两根对称布置的圆柱拉伸弹簧，弹簧上端挂接在框架顶部横梁，下端连接活动横梁，当千斤顶卸压后，弹簧的回拉力可带动活动横梁自动向上复位，无需手动抬升压头，大幅提升操作便捷性。工作台面设置有可更换的定位工装，通过M10螺栓紧固在工作台面上，可根据不同加工需求更换V型块、平垫、弯折模具等不同工装附件，拓展设备的适用场景。渲染阶段对不同部件赋予对应真实材质：框架结构赋予绿色喷塑金属材质，还原工业设备的漆面质感，千斤顶部件赋予红色烤漆金属与镀铬金属组合材质，弹簧赋予发黑弹簧钢材质，工作台工装赋予调质钢金属质感，各部件材质区分清晰，装配关系一目了然。整体结构设计紧凑合理，无冗余部件，所有连接部位均采用标准螺栓紧固件连接，拆装维护便捷，框架受力经过结构校核，可承受额定压力下的载荷而不发生明显形变，兼顾了手动设备的操作便捷性与压力设备的结构稳定性，可作为小型手动压装设备的设计参考，也可用于机械教学中的液压设备结构演示。
