塑料件注塑模具结构与装配设计

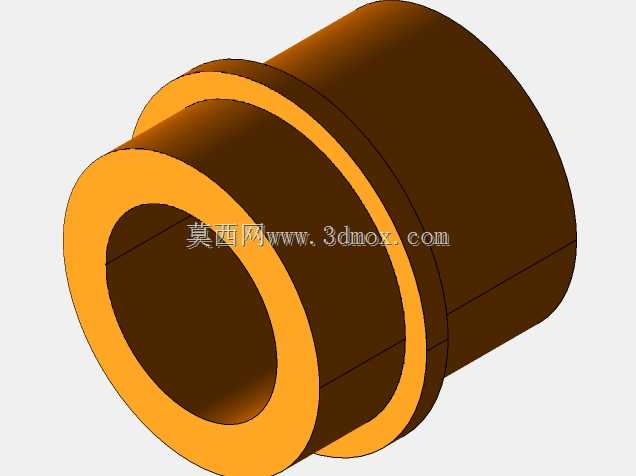

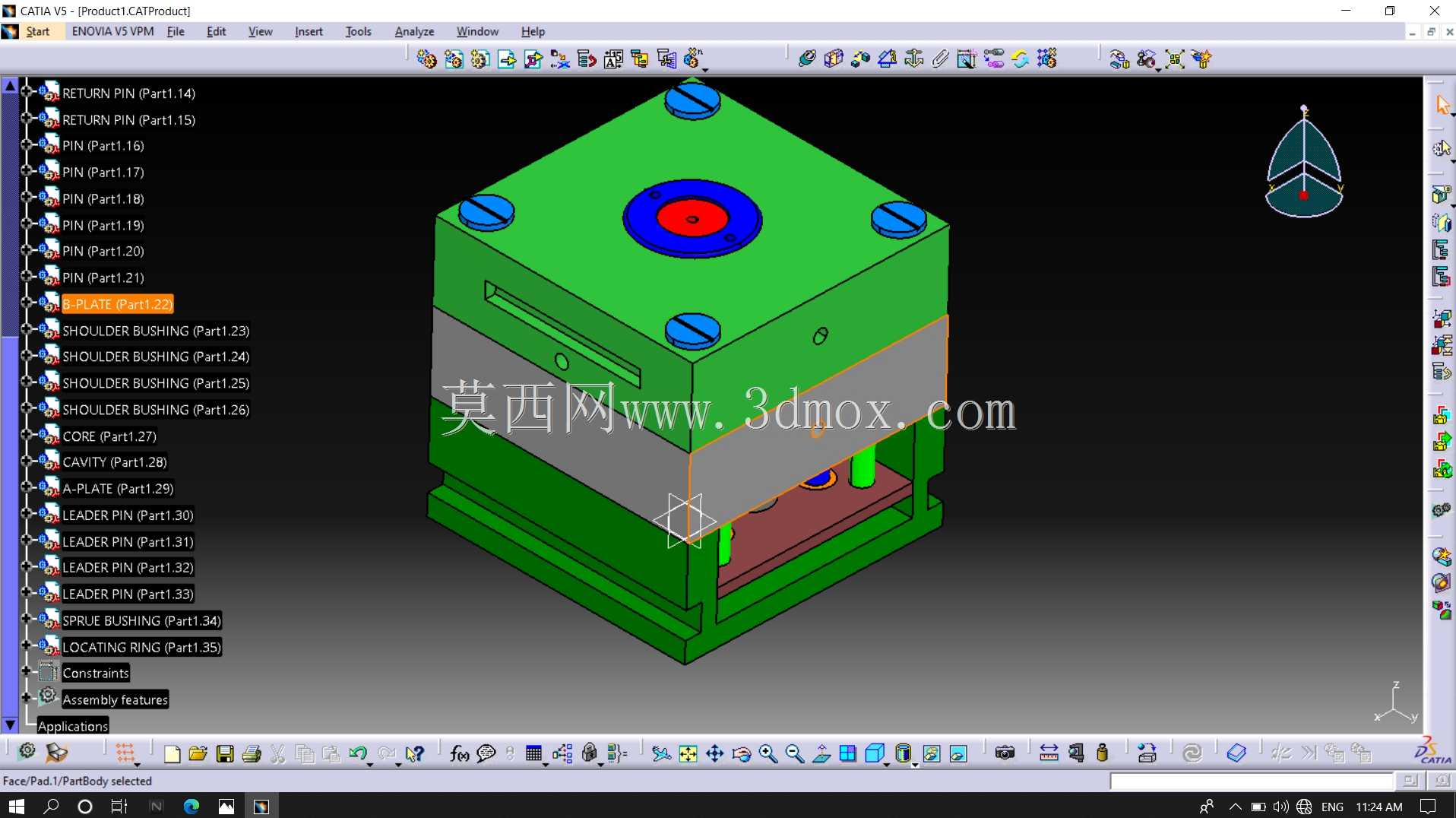

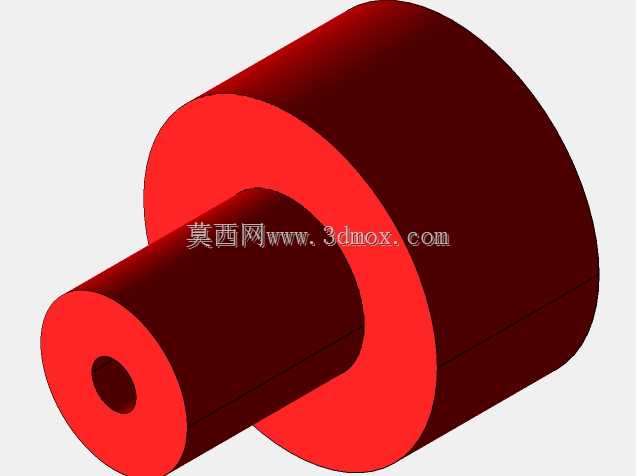

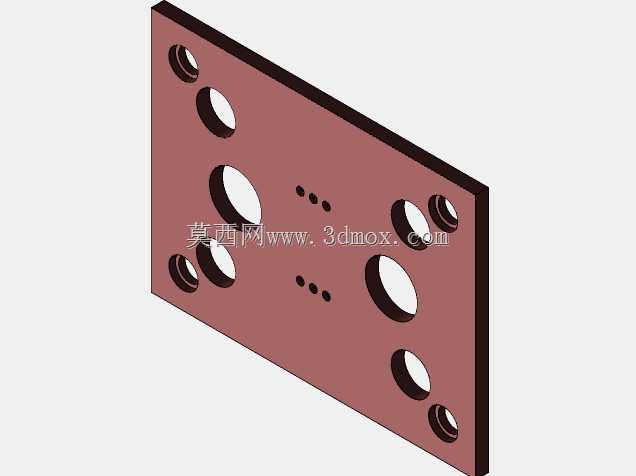

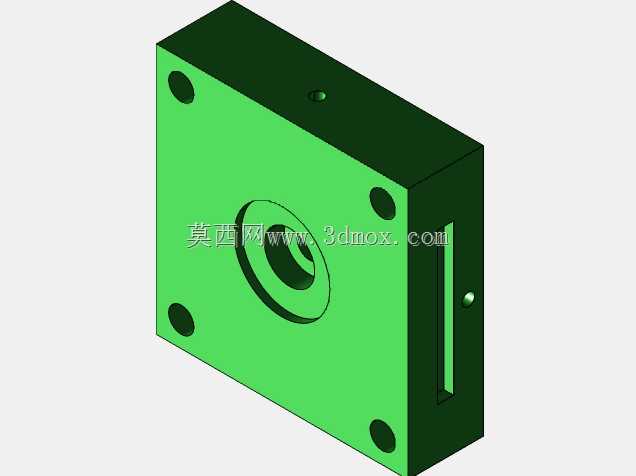

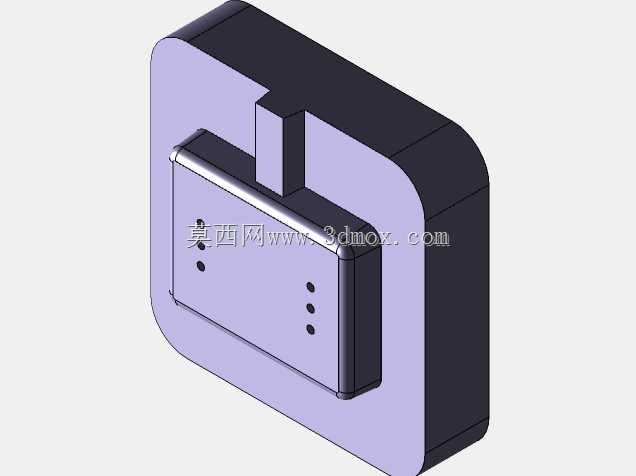

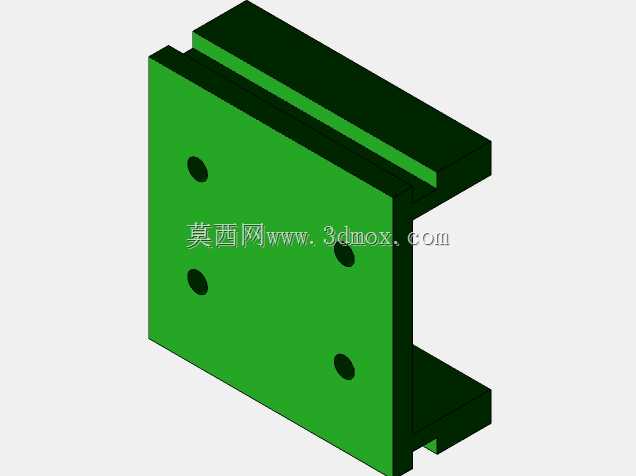

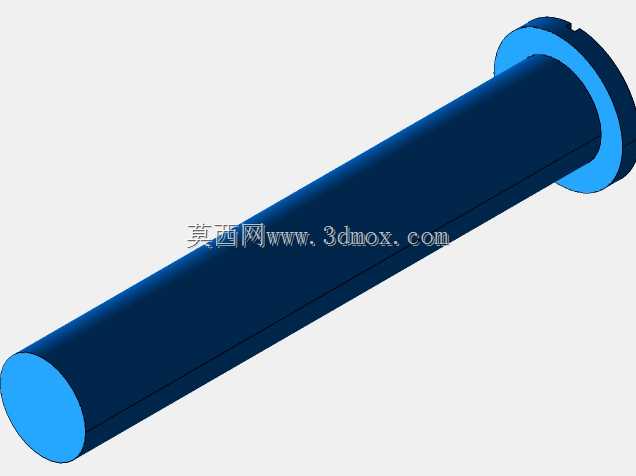

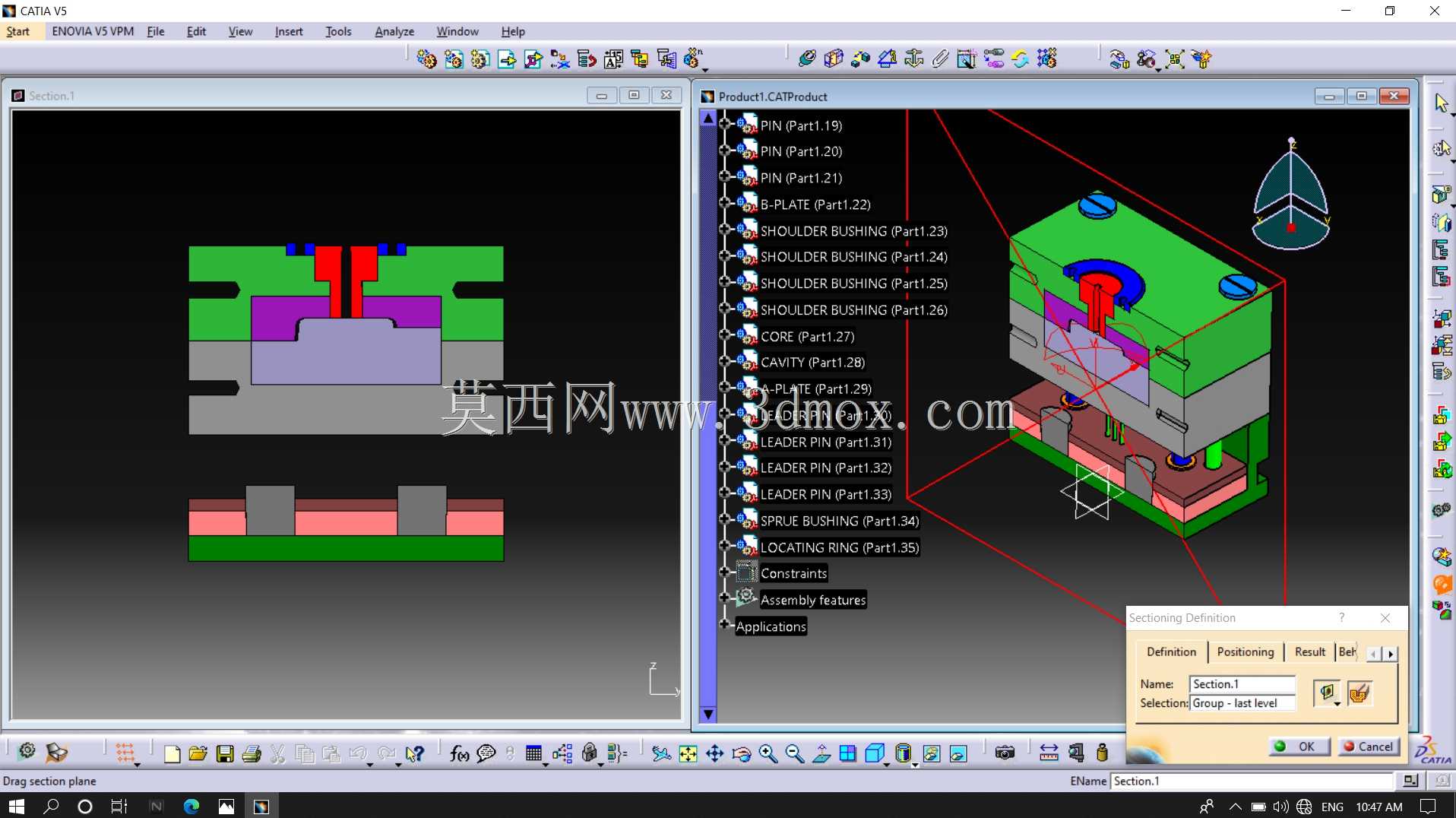

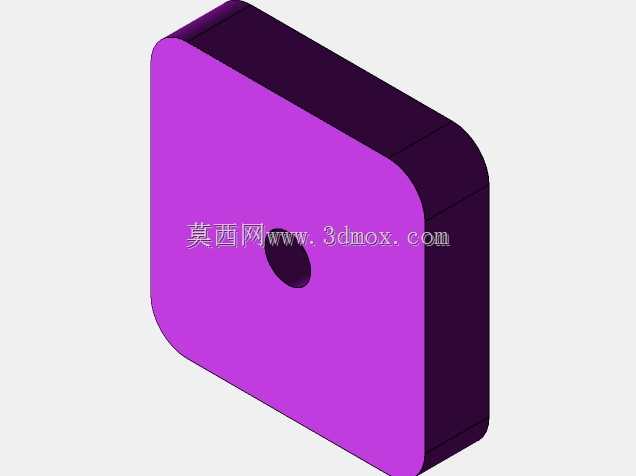

这套注塑模具结构主要面向小型热塑性塑料零件的批量注塑生产场景，可适配常见的卧式注塑机安装使用，覆盖消费电子外壳、小型结构连接件、日用塑料配件等多类产品的成型需求，在小批量试产与规模化量产场景中都能发挥稳定作用。整套模具采用标准两板模基础结构优化而来，核心成型部分分为定模侧与动模侧两大模块，定模侧负责对接注塑机射嘴完成熔融塑料的注入，内置浇口套与流道结构，可将熔融塑料均匀输送到型腔各个位置，保证填充过程中料流平稳，避免出现缺胶、气泡、熔接痕等常见成型缺陷。动模侧集成了完整的顶出机构，包含顶针面板、顶针底板、多组顶出杆与复位杆，开模后可平稳将冷却固化的塑料件从型芯上顶出，避免顶出过程中零件变形、表面顶白等问题，合模时复位杆可带动顶出机构精准回到初始位置，保证合模精度。设计过程中严格遵循自下而上的装配逻辑，先完成A板、B板两大核心模板的结构设计，确定型腔、型芯的安装定位边界，再依次装配导柱导套保证开合模的导向精度，随后装入顶出系统、冷却系统、紧固连接件，每一个零件的装配都预留了合理的配合公差，模板之间的定位销与紧固螺丝位置经过反复校核，既保证装配过程顺畅无干涉，也能在生产过程中承受注塑压力不发生错位。整套模具的外形尺寸适配常规120吨级注塑机的安装拉杆间距，模具总厚度符合对应机型的最小模厚要求，安装时可直接通过压板固定在注塑机的动定模固定板上，冷却水路接口采用标准规格，可快速对接工厂现有冷却水循环系统，无需额外定制转接配件。模具的分型面设置在塑料件的最大轮廓位置，既方便加工时的型腔型芯拆分，也能减少飞边的产生，降低后续人工修边的工作量，流道采用平衡式布局，多型腔排布时可保证每个型腔的进料速度一致，让同批次成型的零件尺寸精度保持统一。
