塑料吊篮注塑成型模具结构设计

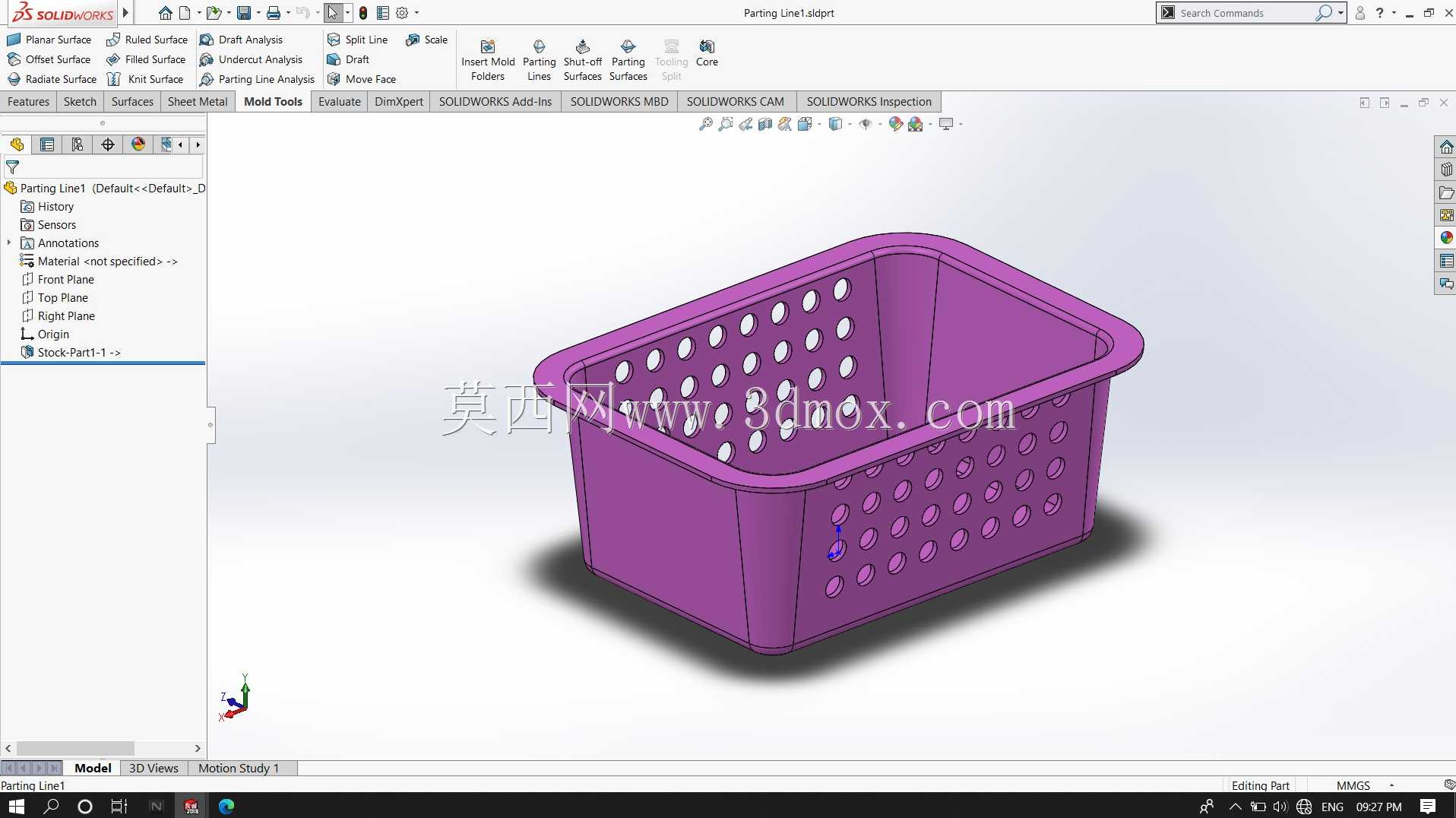

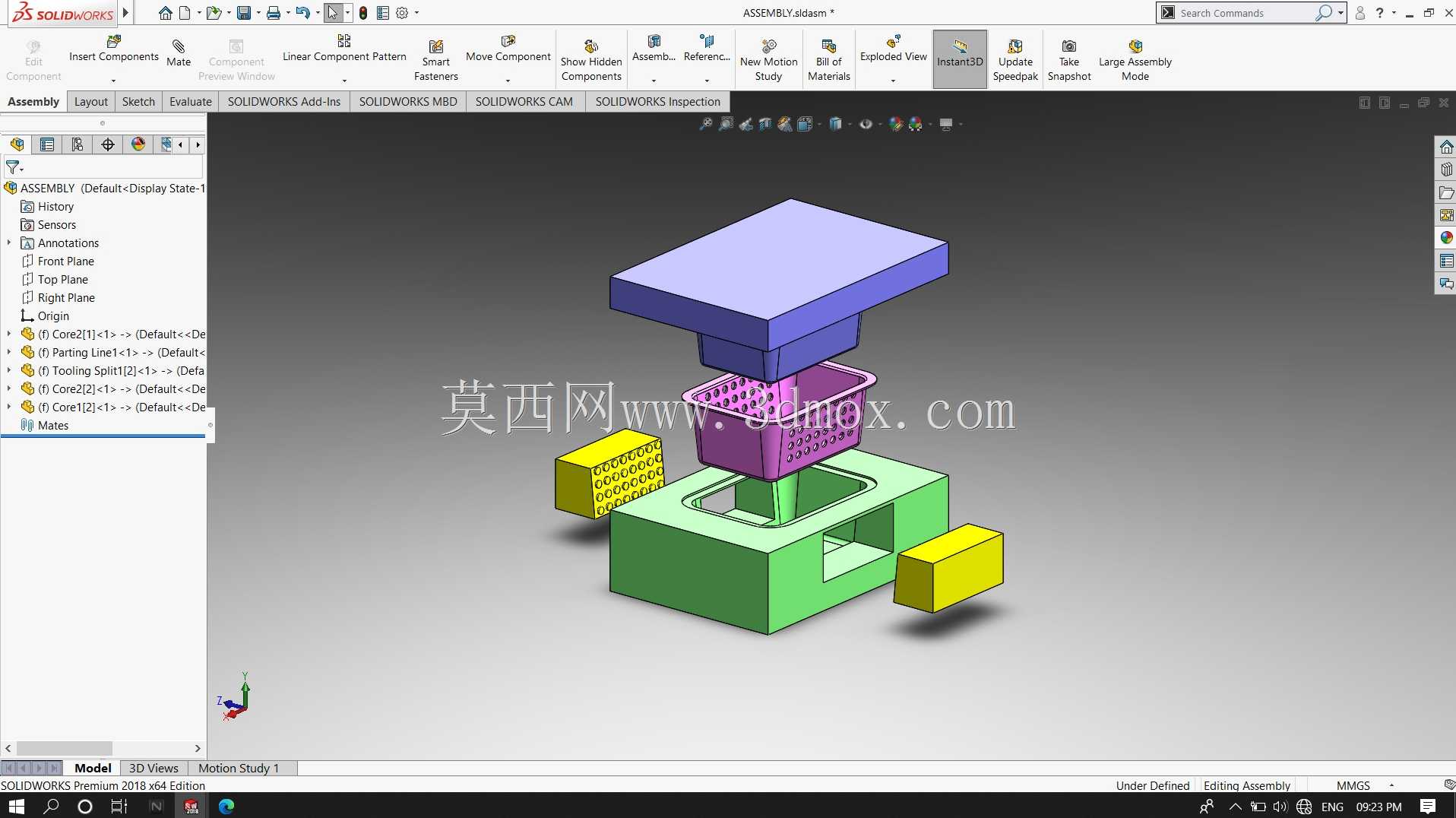

这套模具针对日常收纳场景常用的镂空塑料吊篮制品开发，主要服务于日用塑料制品加工环节，适配卧式注塑机安装使用，可批量生产带密集镂空结构的PP材质塑料吊篮，这类吊篮广泛应用于家居卫浴收纳、厨房置物、商超小件商品陈列等场景，替代传统金属或竹编吊篮，具备防水耐腐、自重轻便、成型效率高的优势。整套模具采用两板模基础结构布局，围绕吊篮的镂空筐体结构做针对性的成型设计，动定模合模后形成完整的封闭型腔，熔融塑料经浇口套注入型腔后，经保压冷却即可开模取出成型吊篮制品。设计过程中优先考虑塑件的脱模顺畅性，针对吊篮侧壁的密集镂空网格结构，在对应位置设置精准配合的小型成型镶块，既保证镂空结构的成型精度，也避免整体式型腔加工难度过大的问题，同时镶块可单独拆卸更换，降低长期生产后的维护成本。分模面沿吊篮的上口边缘轮廓设置，保证开模时塑件随动模侧移动，不会粘定模导致脱模失败，同时在分模面位置设置匹配的排气槽，及时排出型腔内的空气，避免塑件出现缺胶、烧焦、气泡等成型缺陷。模具的整体安装尺寸适配常规120吨锁模力的卧式注塑机，定位圈、浇口套尺寸符合注塑机的标准接口规格，动定模的安装螺孔位置匹配通用注塑机的模板安装孔位，无需额外改装即可上机使用。模具两侧设置侧抽芯滑块结构，对应成型吊篮侧壁的侧向凸台结构，开模过程中斜导柱带动滑块先行完成侧向抽芯动作，避免侧向结构在顶出时被拉伤，待侧抽芯完全退至安全距离后，顶出机构动作，通过顶杆将成型后的吊篮制品平稳顶出动模型芯，顶杆位置均匀分布在塑件的非外观面区域，避免在吊篮的可见表面留下顶出痕迹，影响成品外观质量。冷却水道围绕型腔、型芯均匀排布，保证模具各区域温度均衡，缩短塑件冷却周期，提升批量生产效率，同时避免因冷却不均导致塑件出现翘曲变形、尺寸超差的问题。整套模具的结构紧凑，各运动部件配合间隙控制在合理范围，长期生产过程中运动顺畅无卡滞，成型出的吊篮制品尺寸一致性好，镂空边缘无飞边毛刺，无需大量后续修边工序即可直接投入使用。
