汽车用异形薄壁塑料结构件设计

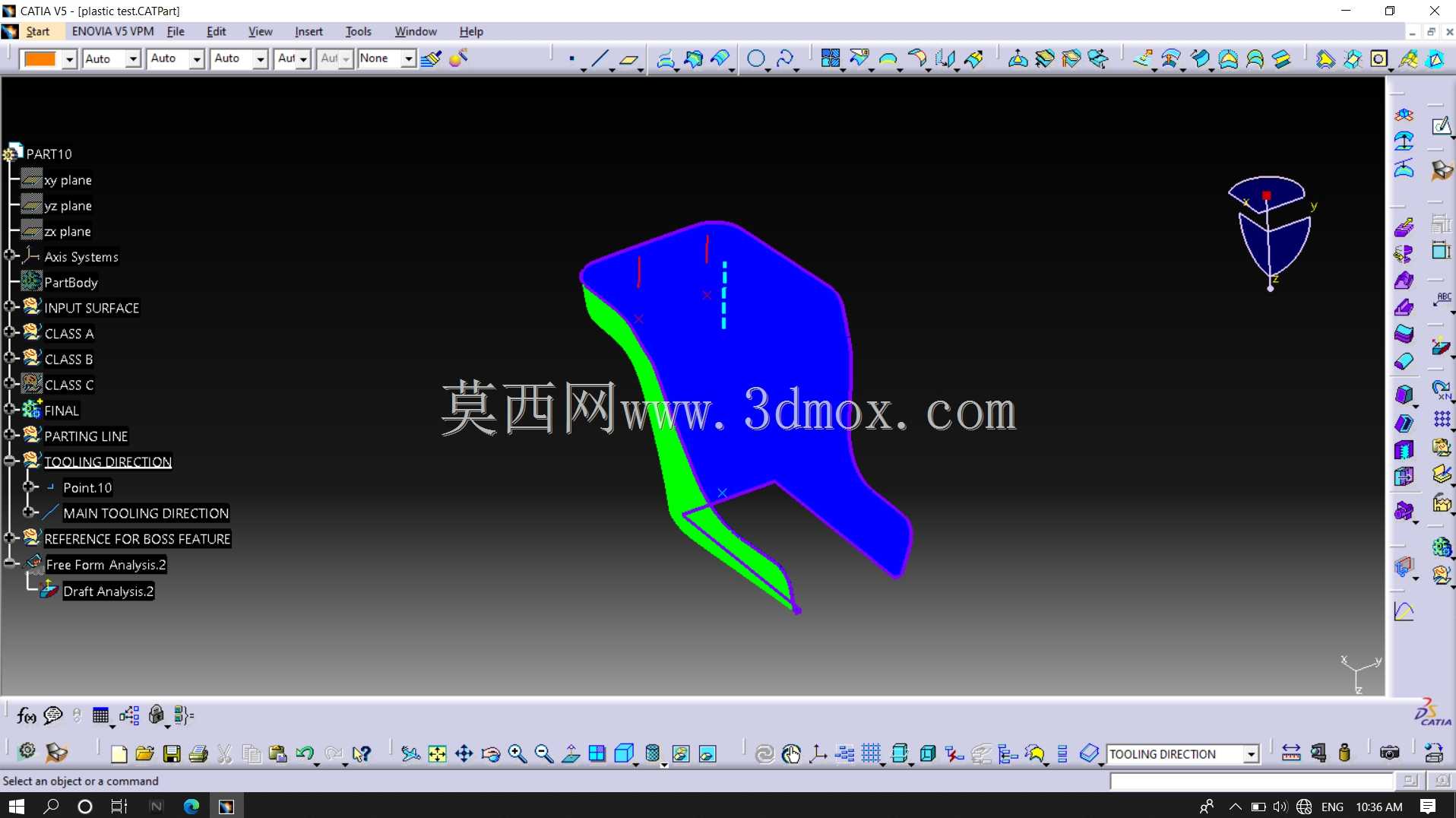

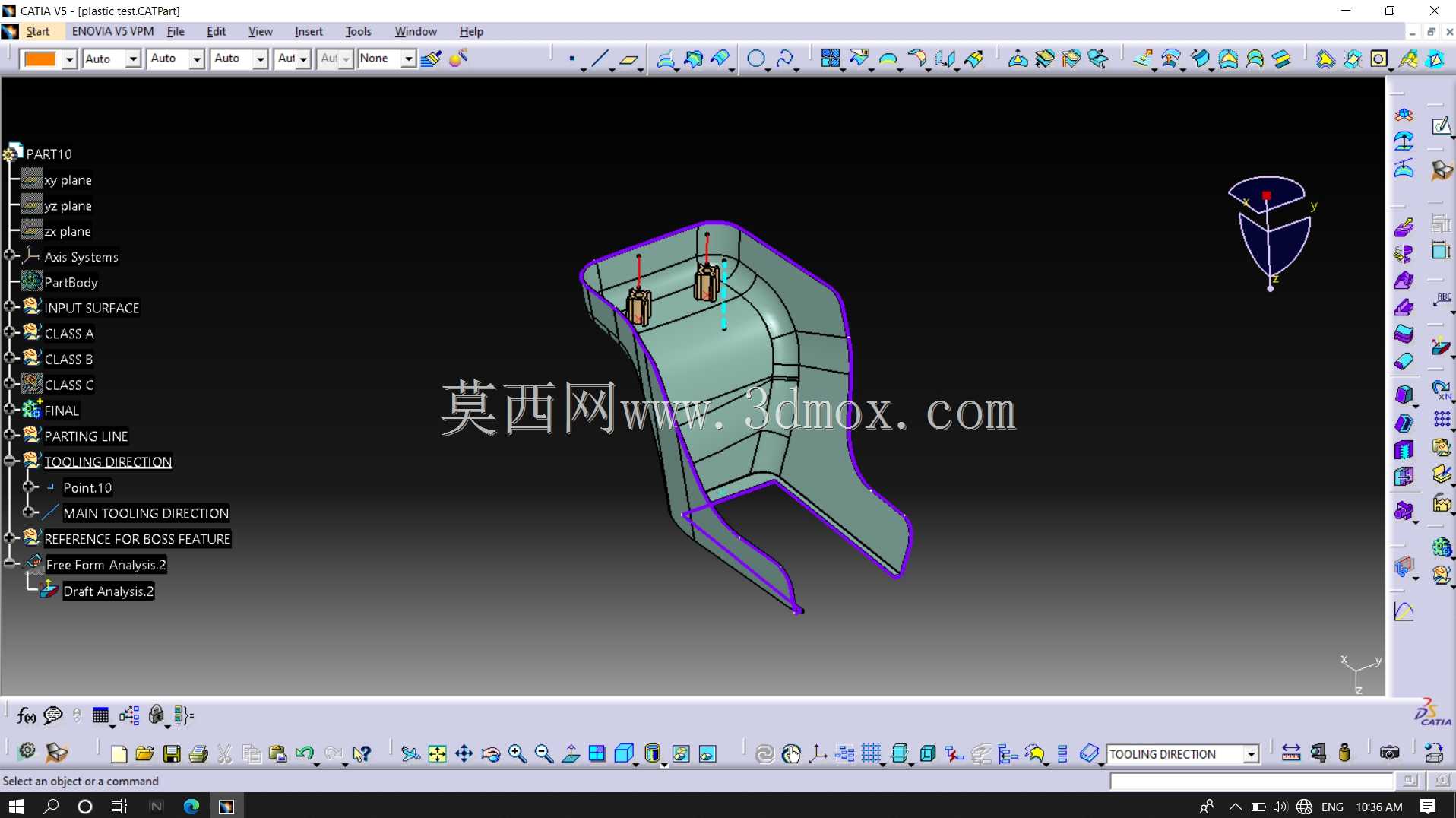

这款塑料结构件主要应用于乘用汽车车身内部的附属安装场景，多布置在仪表台侧方、门板内侧或线束防护区域，主要作用是为车内小型电气元件、线束分支提供安装定位支撑，同时兼顾局部区域的气流导流与内饰件之间的衔接过渡，避免相邻内饰部件装配后出现缝隙不均、局部剐蹭的问题，也能在车辆行驶过程中缓冲局部振动，降低内饰异响的发生概率。从功能特性来看，该零件采用薄壁壳体式结构，整体为不规则异形曲面造型，主体壁厚保持均匀一致，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，零件一侧延伸出分叉式支撑臂结构，臂端预留有卡扣安装位与定位凸台，可直接与车身钣金上的预留卡接孔配合，无需额外紧固件即可完成快速装配，有效提升整车装配线的作业效率；零件主体曲面区域做了顺滑过渡处理，边缘设置有连续的贴合唇边，装配后可与相邻内饰曲面紧密贴合，遮挡内部钣金与线束结构，提升内饰区域的视觉整洁度。在设计思路上，该零件优先从安装边界约束出发，先匹配对应车身安装点位的坐标参数，确定三个安装凸台的相对位置与卡扣的卡接行程，再基于周边内饰件的曲面造型构建零件的外表面，保证装配后与周边零件的面差控制在0.5mm以内，间隙均匀度偏差不超过0.3mm；结构设计过程中重点关注脱模可行性，对所有竖直方向的侧壁做了统一的拔模斜度处理，通过拔模分析反复校验拔模角度，避免出现倒扣结构导致成型后脱模困难，同时针对零件上的BOSS柱特征，采用了结构复用的设计方式，将特征与主体薄壁做加强筋连接，既保证安装柱的结构强度，也避免局部壁厚过厚产生成型缺陷。在外形尺寸与安装边界上，该零件整体长度约180mm，最大宽度约90mm，主体壁厚控制在2.2mm，安装臂的厚度为2.5mm，三个安装点位的相对位置公差控制在±0.1mm，装配后整体突出安装面的高度不超过45mm，不会与周边的线束、其他内饰部件产生运动干涉，零件边缘的唇边宽度为3mm，可覆盖安装面周边最大2mm的装配误差，降低对车身钣金与相邻零件的制造精度要求，适配量产环节的公差波动。
