汽车B柱A类至B类曲面转换结构设计

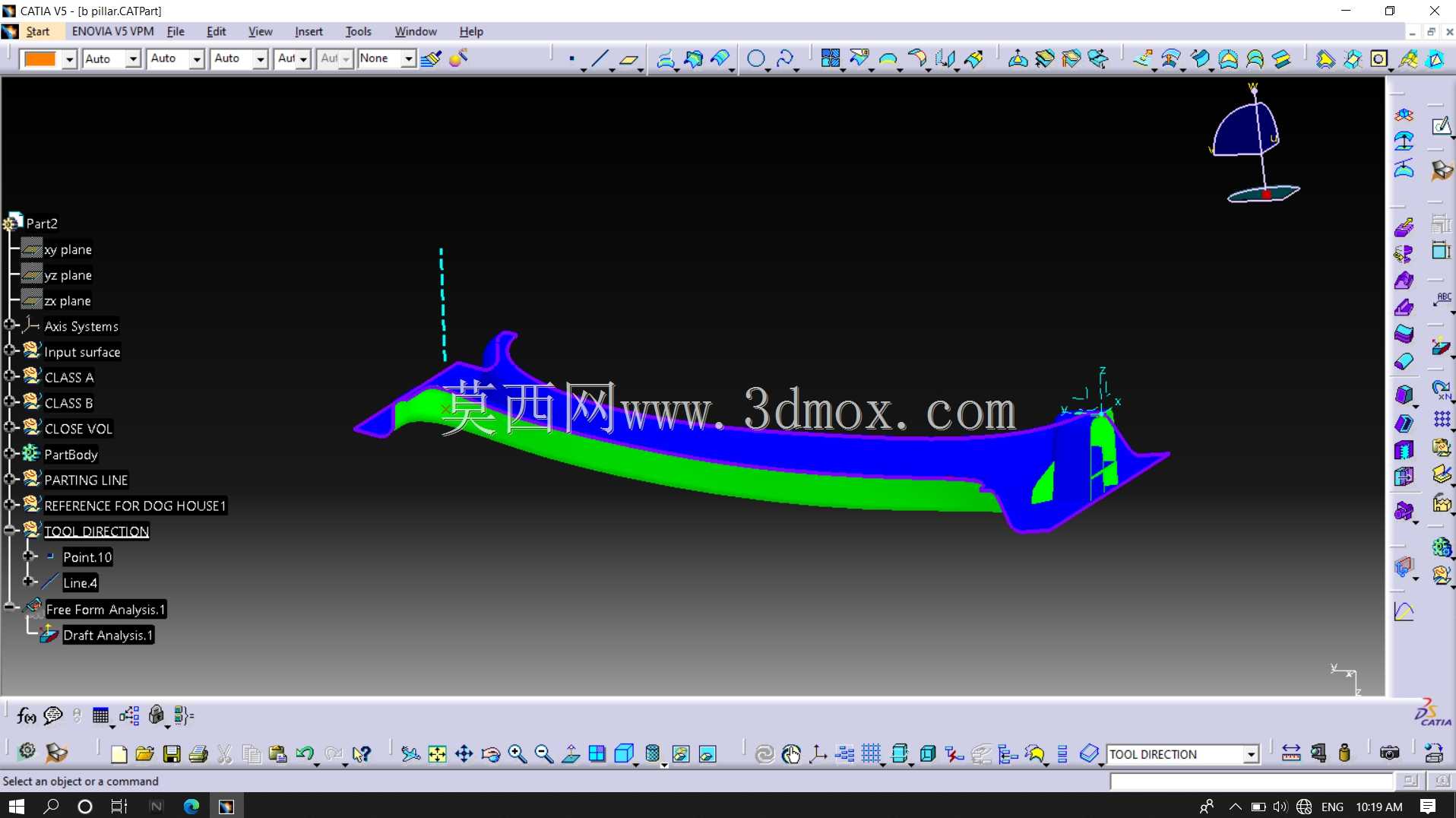

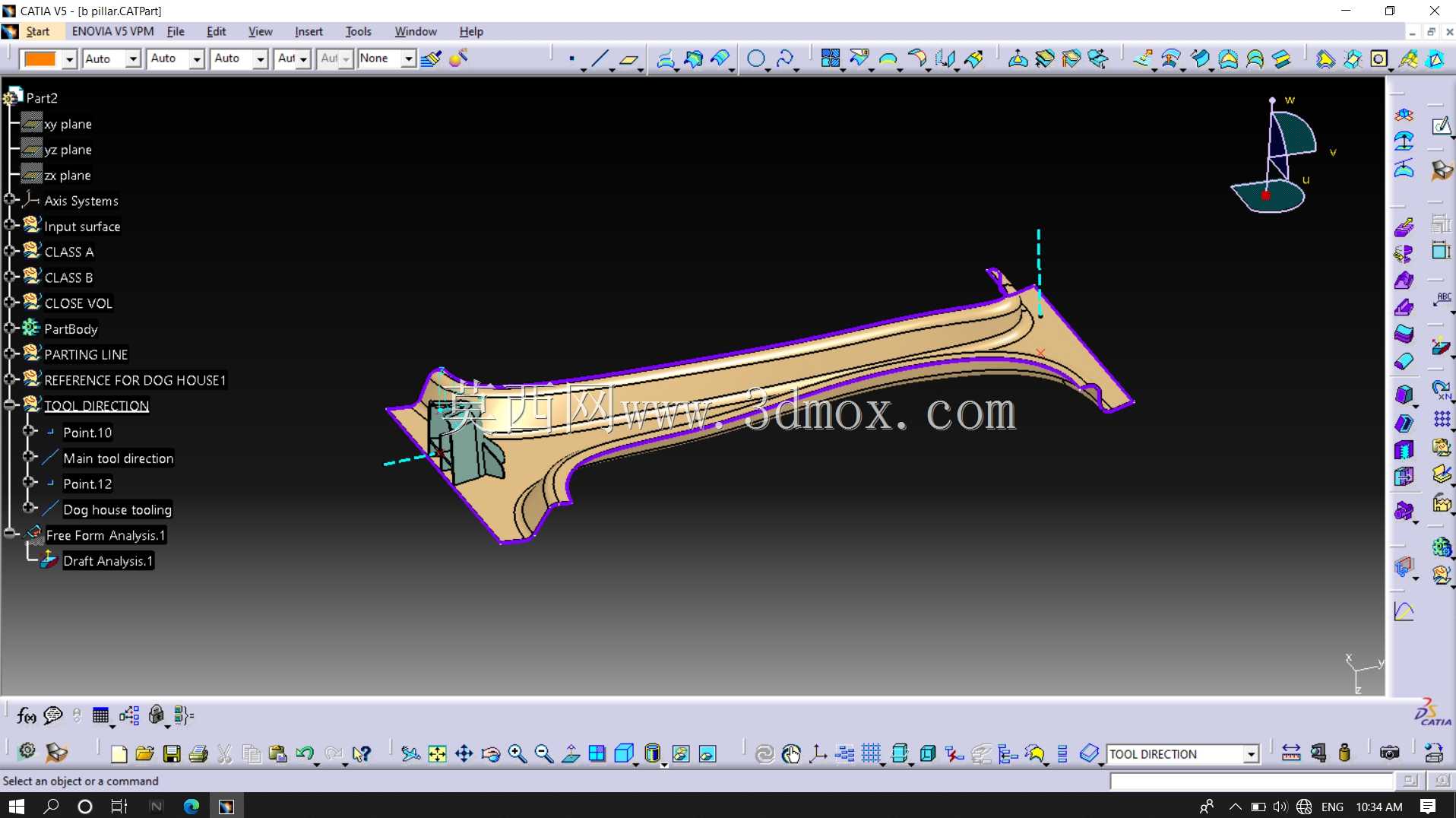

汽车B柱作为车身侧围的核心承载构件，位于车辆前后车门之间，上接车顶边梁、下连门槛梁，是整车侧面碰撞防护的关键受力结构，同时承担着支撑车顶、固定车门铰链与锁扣、安装侧气帘与内饰饰板的多重功能，其曲面质量直接决定了车身外覆盖件的装配精度、外观质感与空气动力学表现。在车身开发流程中，A类曲面是面向用户可见区域的高光泽外表面，对曲面连续性、曲率均匀度、光影平顺性有着极高要求，需要满足A级曲面的G2及以上连续标准，避免出现光影畸变、曲面褶皱等影响外观质感的缺陷；而B类曲面则是面向结构安装、非外露区域的功能型曲面，更侧重结构强度、安装匹配性与成型工艺可行性，两类曲面的平顺转换是车身结构设计中衔接外观设计与工程落地的核心环节。本次设计围绕B柱的曲面转换需求展开，在保留A类曲面外观精度的基础上，通过均匀壁厚控制构建连续的过渡曲面体系，确保整个B柱本体的料厚保持一致，既满足注塑成型过程中塑料熔体的均匀流动要求，避免出现缩痕、翘曲、填充不足等成型缺陷，也能保证构件受力时应力分布均匀，在侧面碰撞工况下能够稳定传递碰撞载荷，配合内部加强板实现碰撞能量的有序吸收，减少乘员舱的侵入量。设计过程中通过构建分型边界线明确曲面转换的分界区域，将外观要求高的外露区域保留A类曲面的精度标准，向内侧延伸的结构安装区域逐步过渡为满足功能需求的B类曲面，同时通过拔模分析工具逐区域校验曲面的拔模角度，确保所有结构面都满足注塑脱模的角度要求，避免出现倒扣、负角等无法顺利脱模的结构问题。针对B柱上需要集成的塑料卡扣安装座、线束固定位、密封件安装槽等附属结构，采用特征复用的设计逻辑将标准化的安装特征平顺集成到转换后的B类曲面上，保证所有安装特征的贴合面与B柱本体曲面完全贴合，安装边界与周边车门、密封条、内饰板的匹配间隙控制在合理范围内，既不会出现装配干涉，也能保证各部件配合的密封性与外观齐平度。整个B柱的安装边界严格匹配车身侧围的焊接定位点，上下两端的连接面分别与车顶边梁、门槛梁的安装面完全贴合，侧面的车门安装位预留了足够的铰链与锁扣调节空间，确保装配时能够顺利完成精度调整，满足整车的装配公差要求。
