薄型通孔式高精度扭矩传感装置

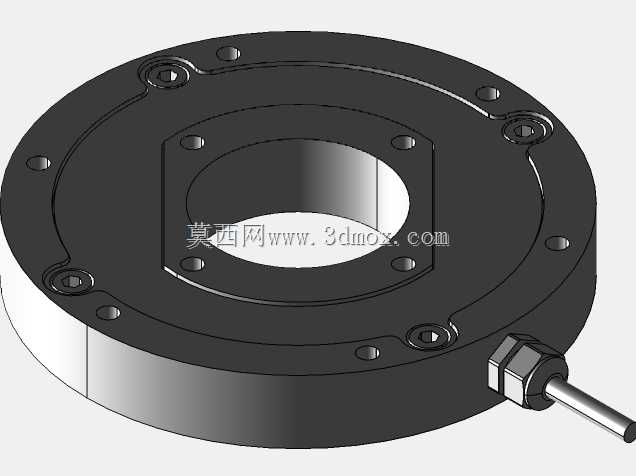

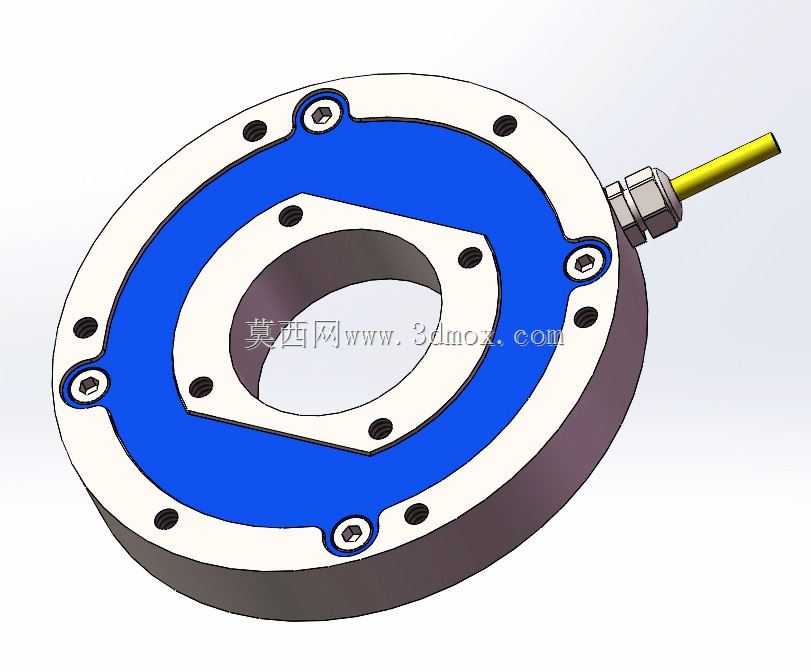

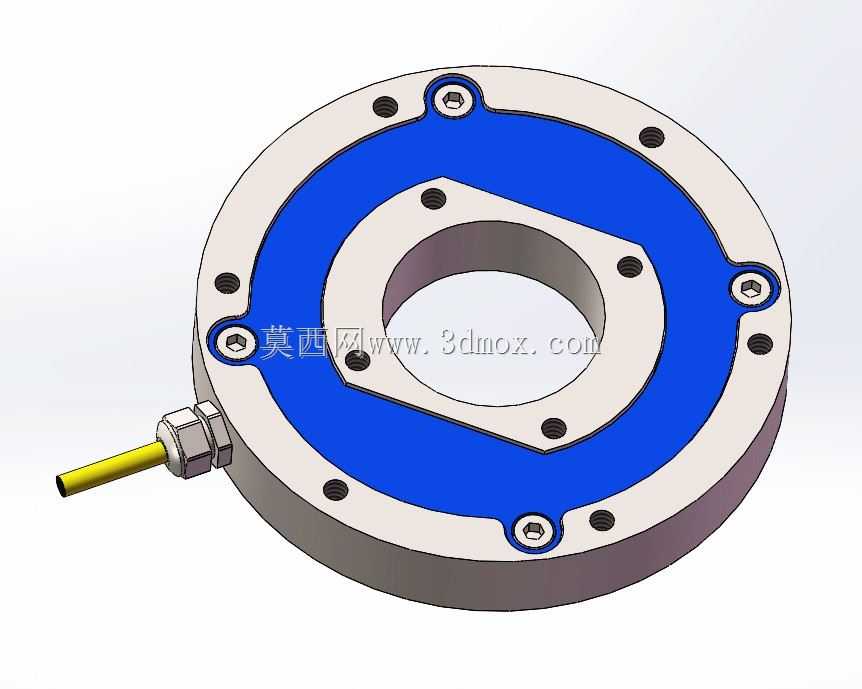

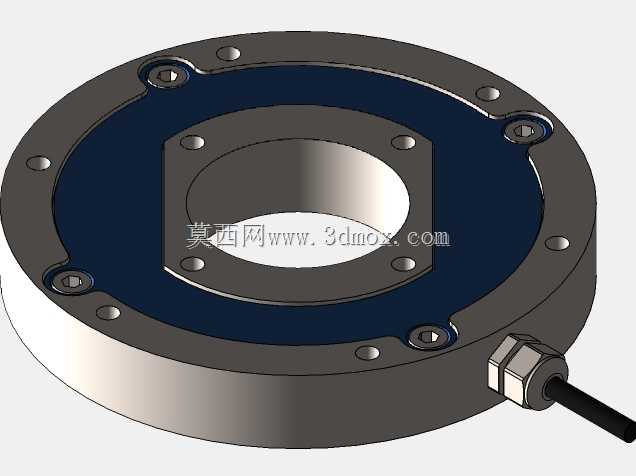

这款薄型通孔扭矩传感装置，是面向紧凑安装空间的精密力检测部件，核心应用场景覆盖协作机器人关节扭矩反馈、精密装配轴系扭矩监测、小型自动化设备扭力闭环控制、精密测试台架载荷采集等领域，尤其适配需要中心走线、穿轴安装的中空轴系布局场景，解决了传统柱式扭矩传感器占用轴向空间大、无法适配中空走线需求的痛点。从实际用途来看，该装置可实时采集旋转轴系传递的扭矩数值，为设备控制系统提供精准的力反馈信号，既可以用于机器人关节的力控场景，实现碰撞检测、柔顺装配、拖拽示教等功能，也可用于精密仪表的扭矩校验、小型执行机构的输出扭矩监测，保障设备运行在安全扭矩区间，避免过载损坏核心部件。在功能特性上，该传感装置采用薄型盘式结构设计，整体轴向厚度控制在极小范围内，中心设置大直径通孔，可直接穿过被测轴体或是布设设备内部走线，无需额外调整轴系布局；检测面采用对称式应变桥路布局，可有效抵消偏载、温度漂移带来的检测误差，保证扭矩检测的线性度与重复精度；侧面集成标准化出线接头，采用密封锁紧结构，既可以防护内部应变元件不受粉尘、油污侵蚀，也能避免设备运行过程中接线拉扯导致的信号中断；安装面均匀布设多组定位销孔与紧固螺纹孔，可实现与安装基座、被测法兰的无间隙刚性连接，杜绝连接松动带来的检测误差。从设计思路来看，该装置优先保障紧凑空间下的安装适配性，将应变感应区域集成在盘体的环形受力区，通过有限元分析优化环形受力区的壁厚分布，既保证扭矩作用下应变区域的形变均匀性，提升检测灵敏度，又兼顾整体结构刚性，避免过载导致的结构塑性变形；上下两层安装基准面采用一次装夹精加工成型，保证安装后的端面跳动、同轴度控制在极小公差范围内，减少安装误差对检测精度的影响。在外形尺寸与安装边界上，该装置整体为圆盘式外形，外圆轮廓规整无突出结构，中心通孔直径可适配常规小型机器人关节轴、精密传动轴的穿设需求；安装孔采用圆周均布布局，适配标准法兰的安装孔位，安装时仅需在被测轴两端预留对应厚度的安装空间，无需额外扩大径向安装尺寸，可直接嵌入紧凑的设备内部腔体，不会额外增加设备的整体外形尺寸；出线方向采用侧向水平出线，无需在轴向预留接线空间，进一步压缩了轴向安装所需的空间余量，适配空间极度受限的精密设备布局需求。
