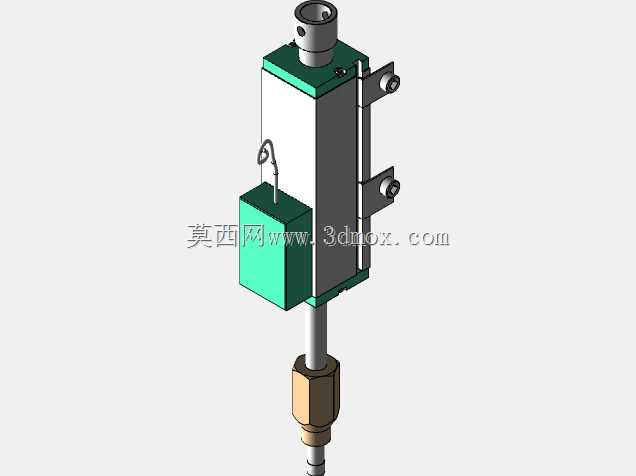

25mm行程GEFRAN位移传感组件结构设计

这款25mm行程的位移检测组件，是工业自动化检测场景中常用的接触式位移测量部件，主要应用在注塑机合模行程检测、液压机压装位移反馈、阀门开度位置监测、工业机器人关节位移校准等场景，能够为设备控制系统提供精准的实时位置信号，帮助设备完成闭环位置控制，保障生产过程中位移参数的精准可控。

从实际用途来看，这类线性位移检测部件依靠电磁感应原理完成非接触式的位置测量，相比传统接触式电位器类检测部件，不存在摩擦损耗，长期运行稳定性更强，测量精度不会随使用时长增加出现明显衰减，能够在有轻微油污、粉尘的工业现场环境下稳定工作，适配多数工业设备的位移检测需求。

在功能特性设计上，这款组件将感应主体、信号引出接口、安装固定结构做了一体化整合，主体采用方形壳体结构，能够在安装时快速定位，避免圆柱类传感器安装时容易出现的周向转动问题；侧置的出线接头采用弯角防护结构，能够避免设备运行过程中线缆反复弯折出现的线芯断裂问题，提升现场布线的可靠性；底部的测杆配套了锁紧螺母结构，安装时可以灵活调整测杆的初始伸出长度，适配不同安装间距的设备工位，不需要额外定制转接配件。

设计思路上，这款组件优先考虑了工业现场的安装便捷性与运行可靠性，壳体侧边设置了双耳式安装固定位，采用标准通孔设计，可以直接通过螺栓固定在设备机架上，不需要额外设计定制安装支架；顶部的限位结构能够限制测杆的超程脱出，避免设备误动作导致测杆过冲损坏内部感应线圈；整体结构做了紧凑化设计，在满足25mm有效测量行程的前提下，尽可能压缩了主体的外形尺寸，主体方形部分边长控制在较小范围内，不会占用过多设备安装空间，适配空间紧凑的设备内部安装场景。

从安装边界来看，这款组件底部测杆的安装螺纹采用标准工业规格，锁紧螺母可以适配不同厚度的安装面板，安装时只需要在设备对应位置开出适配测杆穿过的通孔，将主体通过侧边安装耳固定即可，测杆端部可以直接接触被测运动部件，也可以配套柔性测头避免硬接触损伤被测表面；整体安装后测杆的运动方向需要与被测部件的运动方向保持同轴，侧向偏移量控制在允许范围内即可保障测量精度，对现场安装的容错率较高，不需要复杂的校准流程就可以快速投入使用。
