贝克模拟百分表精密测量构件设计

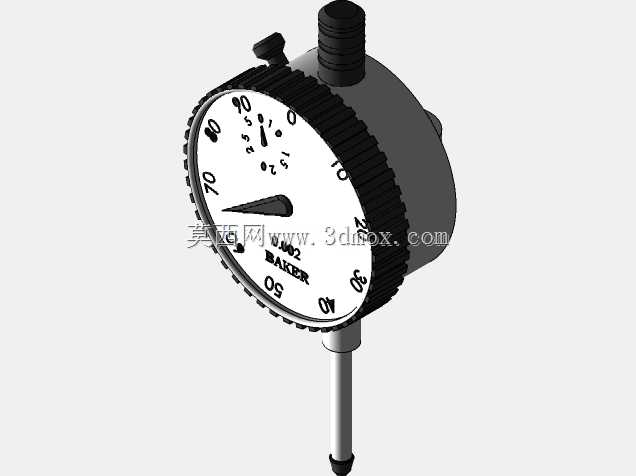

这款模拟百分表是机械加工、设备装配、精度校验场景中极为常用的接触式位移测量器具，主要用于检测工件的形位公差、装配间隙、设备同轴度与平面度误差，在机加工车间的工序检验、设备运维的精度校准、工装夹具的装夹定位环节都有不可替代的作用，能够通过测头的线性位移传递，将微小的尺寸变化放大为表盘指针的圆周转动，让操作人员快速读取微米级的尺寸偏差。从功能设计来看，该百分表具备25mm的有效测量行程，最小读数精度可达0.001mm，能够满足绝大多数精密加工场景的测量需求，测头采用硬质耐磨材质设计，可长期接触金属工件表面而不产生过量磨损，表圈带有防滑滚齿结构，方便操作人员在测量前进行零位校准调整，顶部的提钮可用于抬起测头，方便快速取放被测工件、避免测头磕碰损伤。设计过程中重点考量了测量力的恒定控制，通过内部精密齿轮齿条传动结构，将测杆的直线运动转化为指针的旋转运动，同时内置游丝结构消除齿轮啮合间隙带来的回程误差，保证正反向测量的读数一致性；表盘采用高对比度刻度设计，长指针指示微米级刻度读数，小表盘指示毫米级行程读数，操作人员无需额外换算即可直接读取测量数值，表蒙采用高透防刮材质，避免车间油污、铁屑刮花影响读数清晰度。从安装边界来看，该百分表的夹持部位为标准直径的测杆套结构，可适配市面上绝大多数通用磁性表座、专用测量工装的夹持孔位，无需额外定制转接件即可快速装夹使用；整体外形采用紧凑的圆形表体设计，在狭窄的设备内部、工装间隙中也能顺利布置测量点位，不会因为表体体积过大干涉被测工件或周边设备结构。在实际使用场景中，这类百分表既可以单独使用完成工件尺寸偏差、圆跳动误差的检测，也可以多只组合布置在专用检具上，完成批量零件的快速全尺寸检验，还可以安装在机床工作台上，用于工件装夹时的找正定位，辅助操作人员调整工件装夹位置，保证加工余量均匀分布。设计时充分考虑了车间复杂使用环境的防护需求，表体接缝处做了密封处理，可阻挡日常使用中的切削液、粉尘进入表体内部，避免传动机构卡滞影响测量精度，整体结构兼顾了测量精度、操作便捷性与环境适应性，能够适配工业现场多场景的精密测量需求。
