FESTO规格8管推压配合侧边三通接头

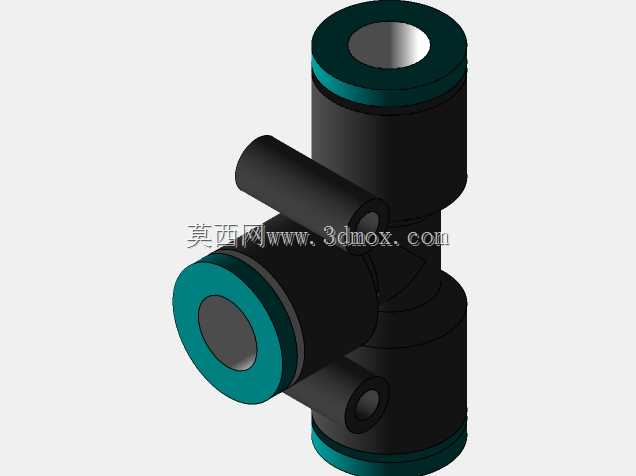

这款三通接头是气动管路系统中常用的分流连接件，主要面向工业气动控制场景的管路布设需求，常见于自动化生产线气动回路、轻工设备气路排布、小型气动工具供气管路改造等场景，能够实现单路进气向两路并行供气的分流功能，也可反向作为两路气流的汇流节点使用，适配外径8mm的硬质或半硬质气动管材，是气动系统搭建中无需额外工具即可完成管路接驳的基础配件。在实际设备运行中，这类接头承担着气路分流、管路走向调整的核心作用，相比传统螺纹连接的三通件，推压配合的结构无需在管材端部加工螺纹、缠绕密封带，能够大幅缩短气路安装与后期维护的耗时，同时避免螺纹连接长期受气流振动出现的松动漏气问题，适配车间内频繁调整工位的气动设备快速改线需求。从功能特性来看，接头的三个接驳端均采用推压式快插结构，管材插入后内部的弹性卡环会自动抱紧管外壁，配合端部的密封圈实现端面密封，额定工作压力覆盖常规气动系统的0-1MPa工作区间，可适配压缩空气、低压惰性气体等常见气动传输介质，接头本体采用高强度工程塑料材质，兼顾轻量化与抗冲击性能，侧边的两个小型柱状结构为安装定位柱，可在布设密集管路时配合安装支架实现接头的固定，避免管路受拉扯时接头移位导致的密封失效。设计过程中，首先围绕8mm管径的接驳需求确定内部卡环与密封槽的尺寸边界，确保管材插入深度达到6mm以上的安全密封长度，三个通路口径保持一致以实现等流量分流，避免支路管径差异导致的气压分配不均；主体采用等径T型布局，两个水平方向接口作为主通路，垂直方向接口作为支路，接口端部的深色密封环采用耐油橡胶材质，既能够适配不同壁厚的气动管材，也可抵御管路中少量润滑油雾的腐蚀，延长接头使用寿命。外形尺寸方面，接头整体长度控制在42mm以内，主体最大外径16mm，两个定位柱的中心距与常规气动安装支架的孔位匹配，安装时无需额外定制固定件，管路接驳完成后整体突出安装面的高度不超过20mm，能够适配设备内部狭小的布线空间，相邻管路布设时间距可压缩至25mm，大幅提升密集气路的空间利用率。
