高压型Airmax空气调节器HPQR-15结构设计

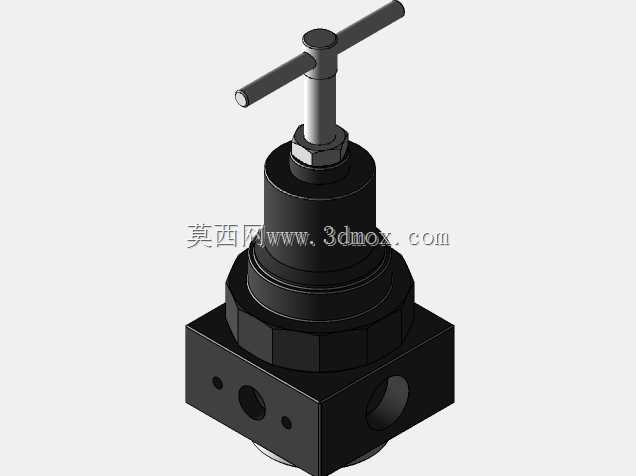

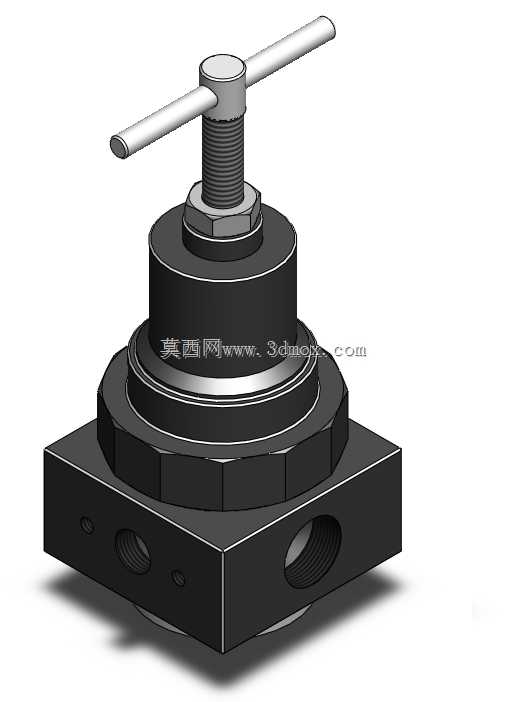

这款高压空气调节器主要面向高压气动系统的气源稳压调节场景，常见于高压气动测试台、特种气动装备、高压气路输送系统、工业气动执行机构的前端供气管路中，承担着将上游高压气源调整至下游设备适配工作压力的核心作用，能够在气源压力波动或者下游用气负载变化时，维持输出气压的稳定，避免压力过高冲击下游精密气动元件，也能防止压力不足导致气动执行机构出力不够、动作失效的问题。从结构设计来看，该调节器采用顶部手轮直动调压的结构布局，顶部的T型操作手轮通过螺纹副连接调压螺杆，转动手轮时可通过螺杆进给压缩内部调压弹簧，改变阀芯的开启开度，进而实现输出压力的连续调节，手轮下方配套锁紧螺母，在压力调整到位后可锁紧固定螺杆位置，避免设备运行过程中受振动影响出现压力漂移。主体结构采用分层叠装设计，底部为方形安装基座，基座上开设多个内螺纹通口，可同时满足进气、出气、压力表安装的管路连接需求，方形基座的平面设计可直接贴合安装面板或设备机架，安装孔位预留充足的固定边界，不需要额外制作异形安装支架即可完成固定，适配主流的高压气路安装空间要求。中部为叠层式的阀体与膜片腔结构，多层阶梯式的圆柱结构既保证了高压工况下的阀体结构强度，也为内部的阀芯导向、密封组件、压力反馈膜片预留了足够的安装空间，金属材质的阀体外壳可承受42Kgpcm级别的高压工况，密封结构采用耐高压的密封件设计，可在长期高压工作状态下避免气体泄漏。整体外形结构紧凑，方形基座的安装边界规整，顶部手轮的操作空间预留充足，在管路排布时不需要额外预留过大的操作余量，手轮的长度设计符合手动操作的力矩要求，调压操作时不需要借助额外工具即可完成压力调整，锁紧螺母的位置靠近手轮下方，调压完成后可随手完成锁紧操作。在实际应用中，该调节器可适配高压压缩空气、惰性气体等介质的气路系统，安装时只需将基座固定在安装平面，对应接好进出气管路与测压表即可投入使用，稳定的压力输出特性可有效保护下游的气动阀、气缸、气动传感器等精密元件，延长整个气动系统的使用寿命，降低高压气路的故障概率。
