带手动操作手柄的万向节传动连接结构

该万向节传动结构主要应用于需要变角度传递旋转扭矩的工业传动场景，常见于小型手动操作设备、轻工机械进给机构、工装夹具调节单元以及需要小范围调整传动轴线角度的专用设备中，可在两轴轴线不共线、存在角度偏斜的状态下稳定完成旋转运动与扭矩的传递，弥补安装过程中出现的轴线偏差，或是满足设备工作过程中需要动态调整传动方向的使用需求。

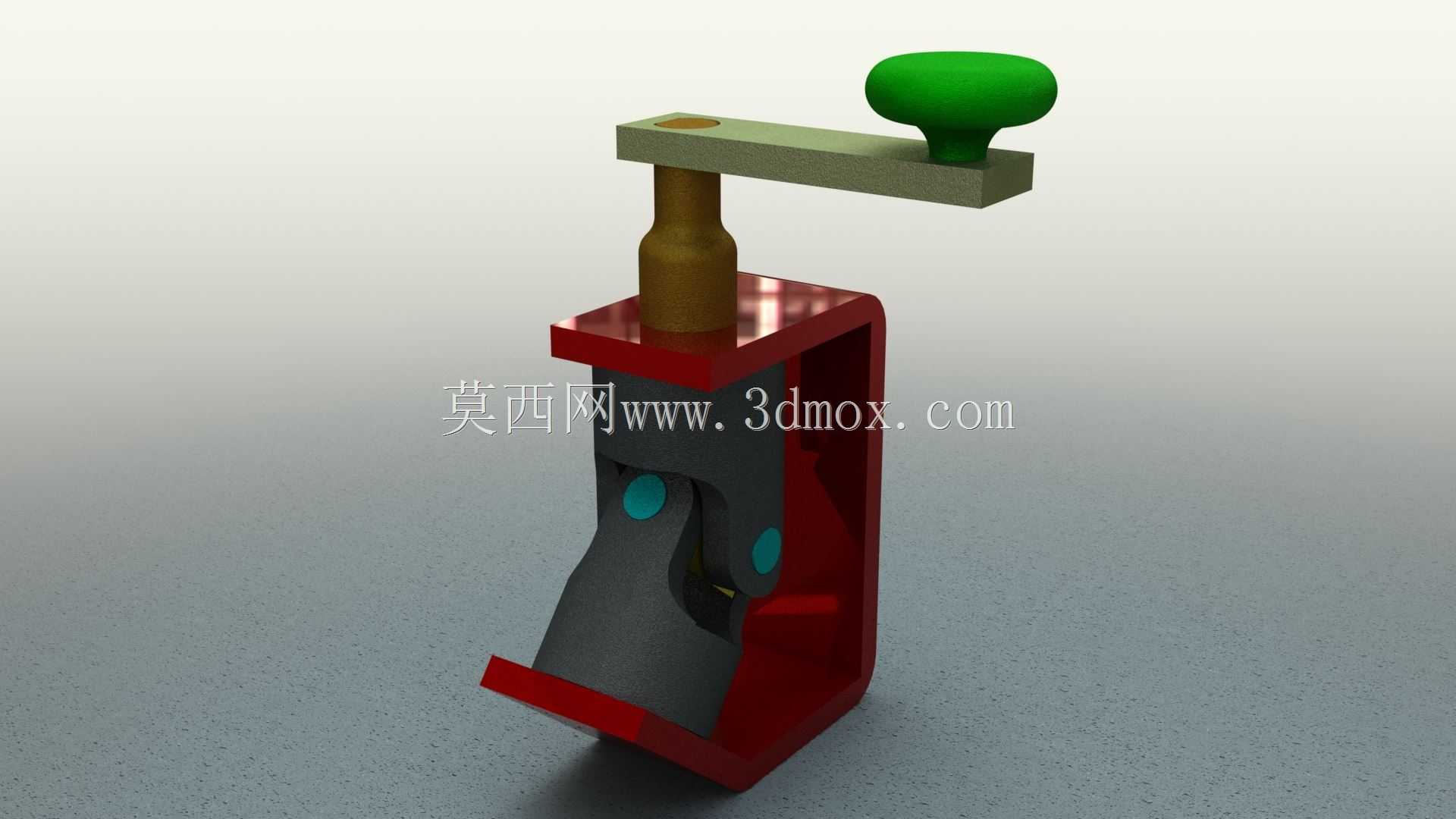

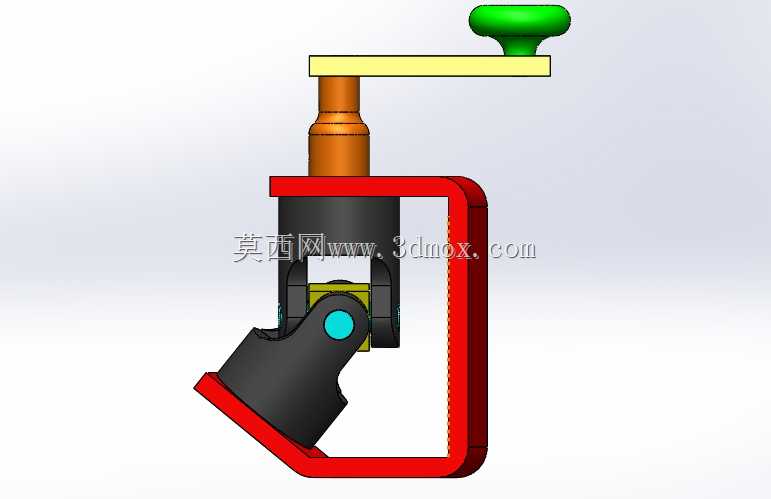

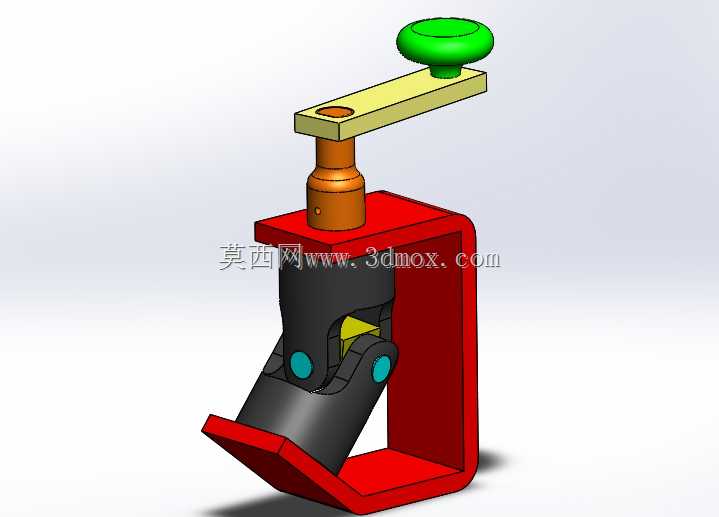

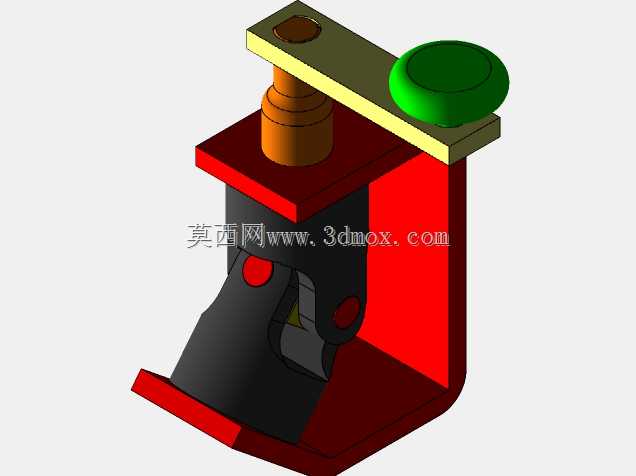

从功能特性来看，该结构采用十字轴式万向节核心传动逻辑，通过十字铰接副连接两端的传动接头，可实现最大近90度的轴线偏角传动，相较于刚性联轴器拥有更强的轴线偏差适配能力，不会因为两轴存在小范围角度错位就出现卡滞、应力集中断裂的问题。结构上部设置的绿色防滑操作手柄，搭配平直的操作臂与铜质导向轴段，可通过手动扳动实现上部轴段的升降与角度调整，配合红色C型安装基座，能够快速完成传动角度的手动锁定与调节，适配需要频繁手动调整传动位姿的工位使用场景。

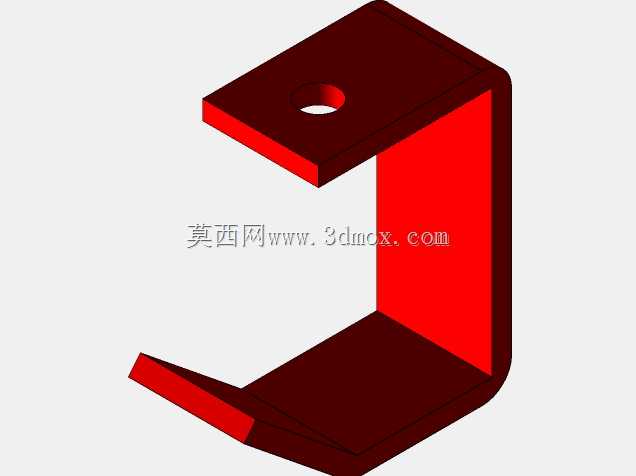

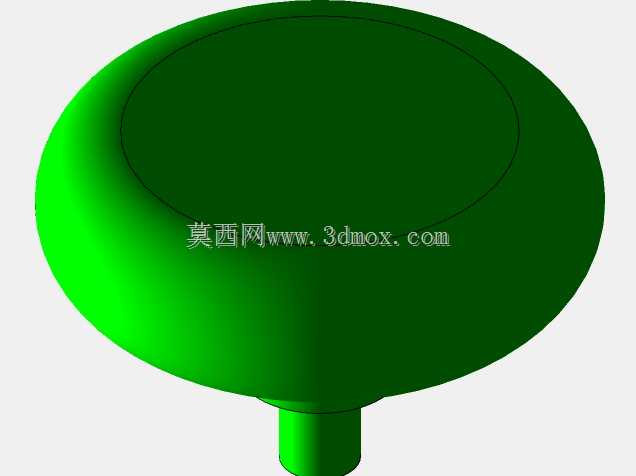

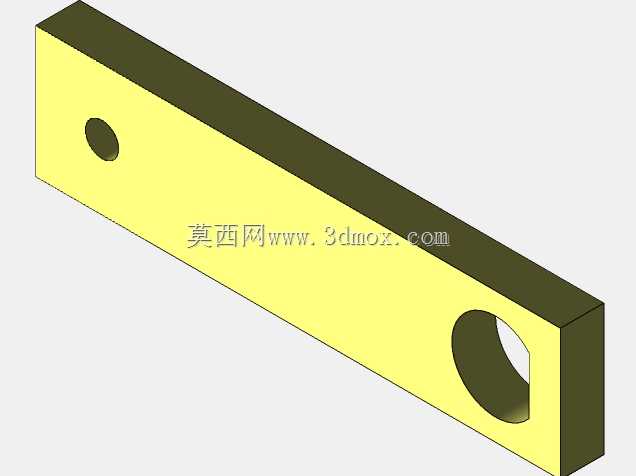

设计思路上，该结构优先考虑手动操作的便捷性与传动的稳定性：操作手柄采用圆弧顶面设计，增大手部接触面积，扳动时不易打滑；操作臂与上部轴段采用刚性连接，扳动力矩传递直接，无多余虚位；下部万向节铰接位置设置蓝色耐磨衬套，降低铰接副转动过程中的磨损，延长结构使用寿命；红色C型基座采用开口式安装结构，既为下部万向节的摆动预留了充足的活动空间，也可通过基座底部的安装面快速与设备机架完成固定，安装边界清晰，基座整体轮廓方正，安装孔位预留充足，不需要额外设计复杂的转接结构即可完成装配。

外形尺寸方面，该结构整体属于小型传动单元，总高度适配小型工装的安装空间需求，基座的开口宽度可容纳万向节全角度摆动时的外轮廓，不会出现运动干涉；上部操作臂的长度经过力矩优化，手动扳动时所需的操作力适中，单人即可轻松完成角度调整操作，不需要额外借助辅助工具。下部传动接头采用楔形接口设计，可与对应规格的被传动轴快速对接，装配过程简单，日常维护时仅需要定期对铰接衬套位置加注润滑脂，即可长期保持顺畅的转动状态，适合在低速、小扭矩的手动调节传动场景中使用，能够有效简化设备的传动结构设计，降低因轴线偏差带来的传动故障概率。
