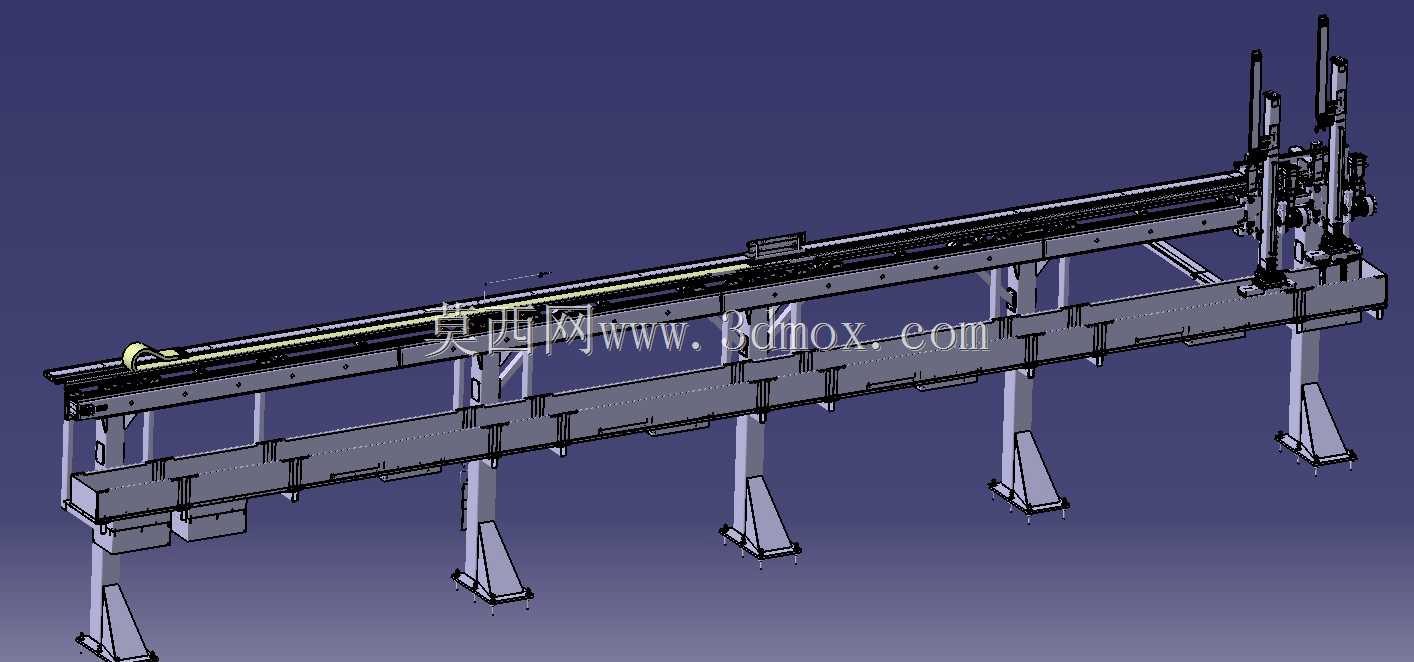

长行程龙门桁架式重载搬运机械手结构

该款桁架式机械手主要面向离散制造产线的长距离物料转运、机床集群上下料、重型工件工位流转场景设计，可覆盖多台加工设备、检测工位、缓存料架的作业范围，替代人工完成高负载、高重复定位精度的重复性移载作业，在汽车零部件加工、大型金属构件机加工、重型家电部件装配等场景中，能够有效打通产线各工位的物流衔接瓶颈，降低人工搬运的劳动强度与安全风险，提升整线生产的连续运转效率。设备整体采用高架龙门式布局，以落地式支腿将横向长导轨架设于生产设备上方，不占用地面作业通道空间，可充分利用车间上部的立体空间，地面仅需预留支腿安装的固定点位，适配现有车间的布局改造需求，无需对原有地面设备排布做大规模调整。横向运动轴采用重载直线导轨搭配齿轮齿条传动结构，可根据实际产线覆盖需求拼接不同长度的导轨段，单根横向轴的有效行程可覆盖十余米的作业范围，能够同时对接沿导轨排布的十数台加工设备；搭载在横向滑座上的竖向运动轴采用双导向柱结构，可承载数百公斤级的工件完成升降动作，末端预留标准安装接口，可根据作业需求搭配夹爪、真空吸盘、电磁吸盘等不同的执行末端，完成毛坯件上料、成品件下料、工序间工件转序、码垛堆叠等不同类型的作业任务。设计过程中针对长行程结构的刚性问题做了专项优化，支腿采用变截面箱型焊接结构，底部配置可调式安装地脚，可抵消地面安装平面的平整度误差，保证导轨安装基准的水平度；横向导轨的安装梁采用整体焊接后去应力处理的工艺，避免长期承载使用后出现结构变形，导轨副采用预压安装的方式，消除传动间隙，保证长行程移动过程中的重复定位精度稳定在±0.1mm范围内，满足精密加工工序的上下料定位要求。设备的各运动轴均配置硬限位与软限位双重保护结构，滑座上安装有防撞缓冲组件，当出现误操作或异常移位时可及时触发停机保护，避免结构碰撞损坏；拖链采用封闭式重载结构，内置线缆与气管的分隔固定槽，避免长行程往复运动过程中管线出现磨损、拉扯断裂的问题。安装时需保证各支腿的安装平面共面，导轨拼接处的接缝错位量控制在0.02mm以内，竖向轴的运动方向与横向导轨平面保持垂直，避免运行过程中出现偏载磨损；设备的侧向预留有电控柜安装位与管线接口，可直接对接产线的中央控制系统，实现与加工设备、检测设备的信号交互，完成全流程的自动化作业调度，无需人工干预即可完成多工位的连续作业循环。
