高精度三坐标测量机接触式测头结构设计

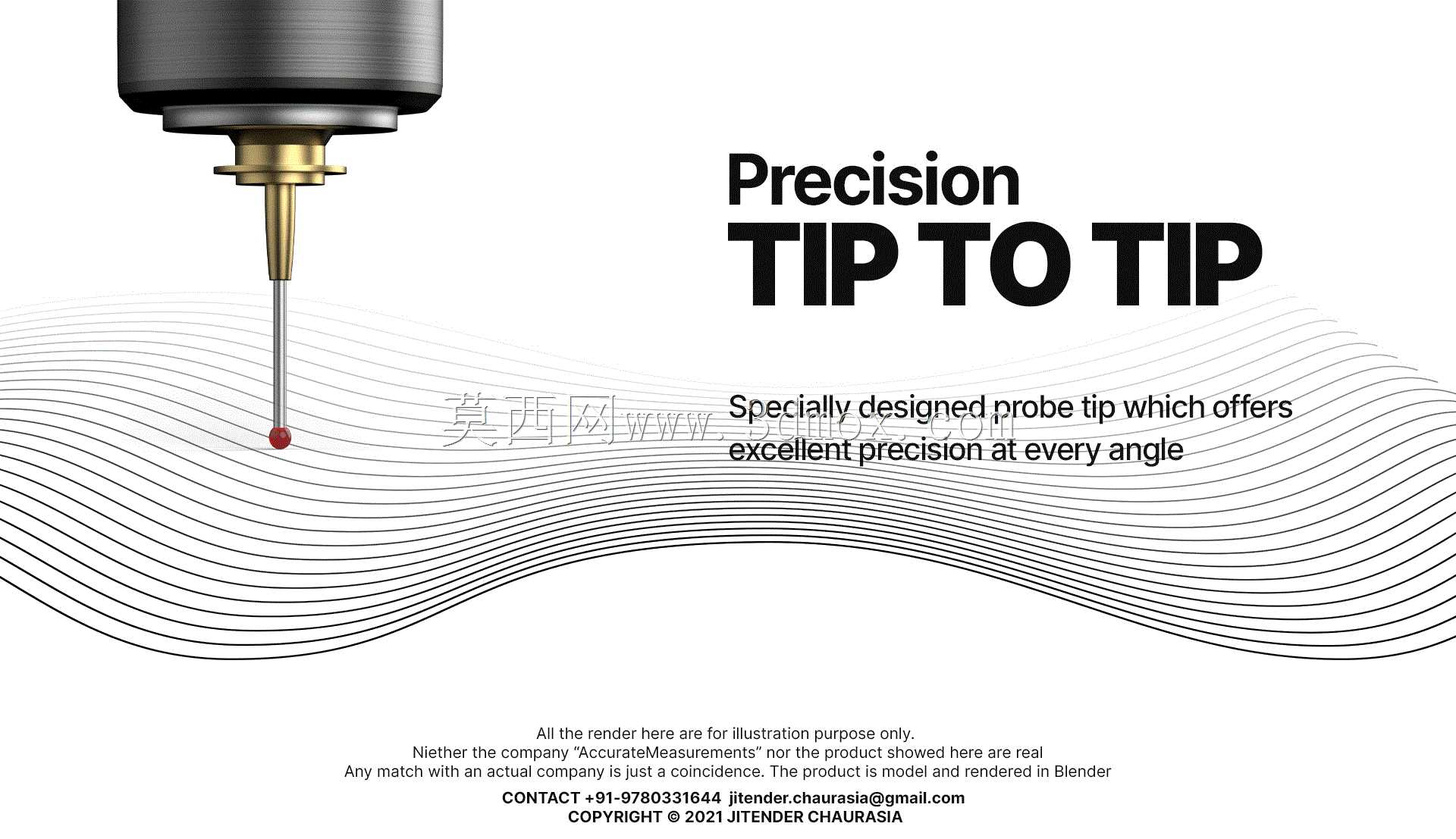

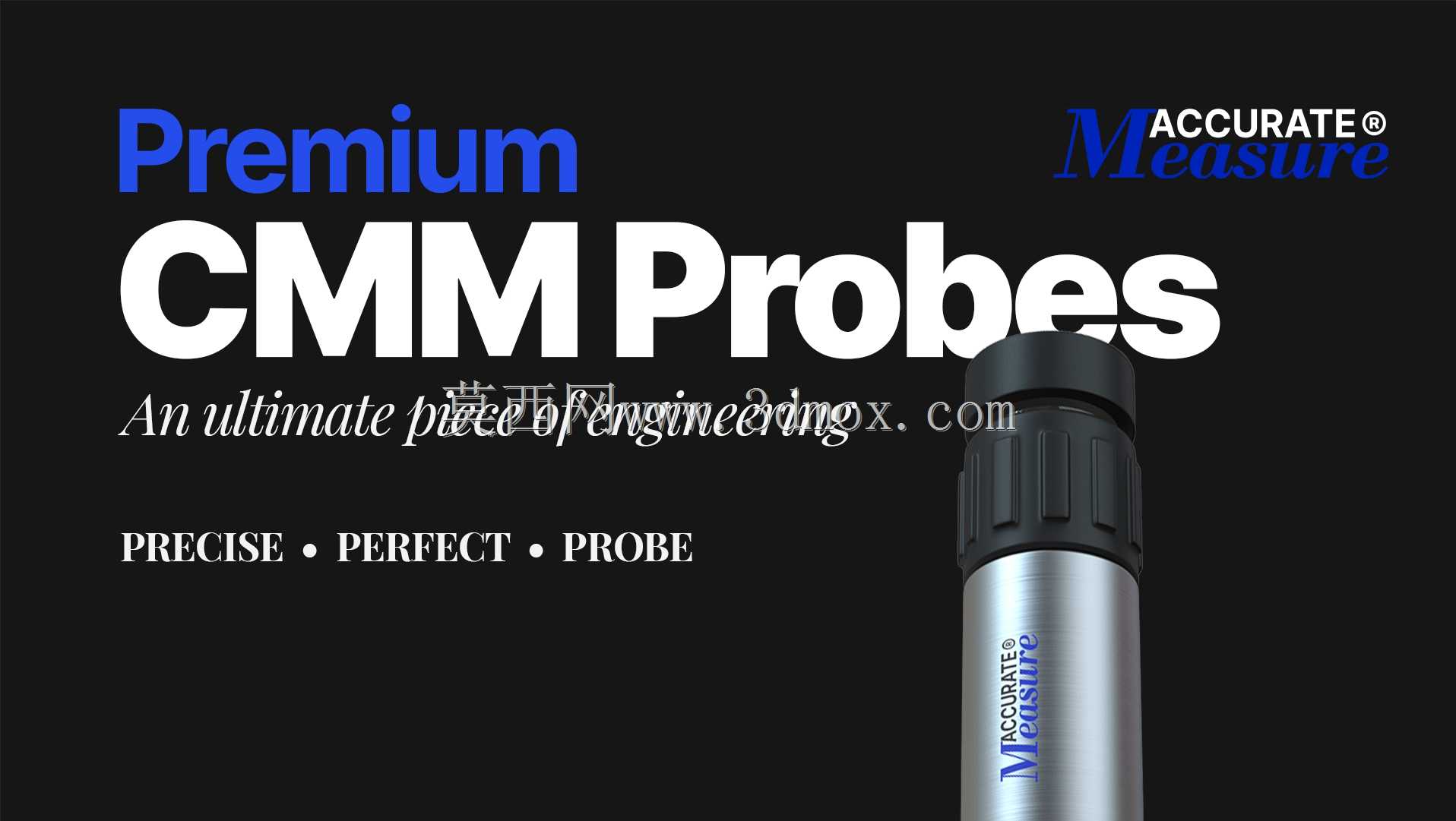

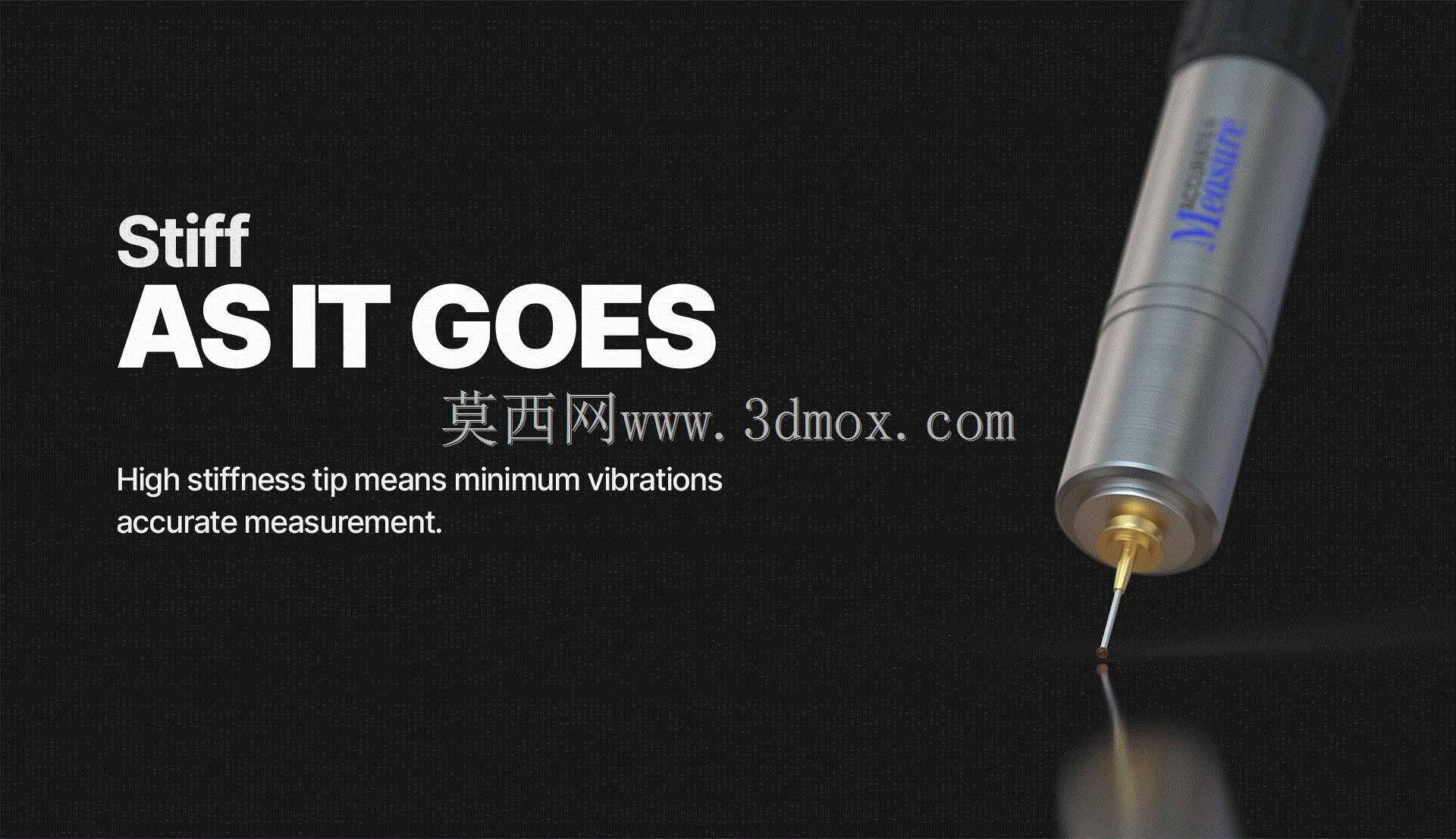

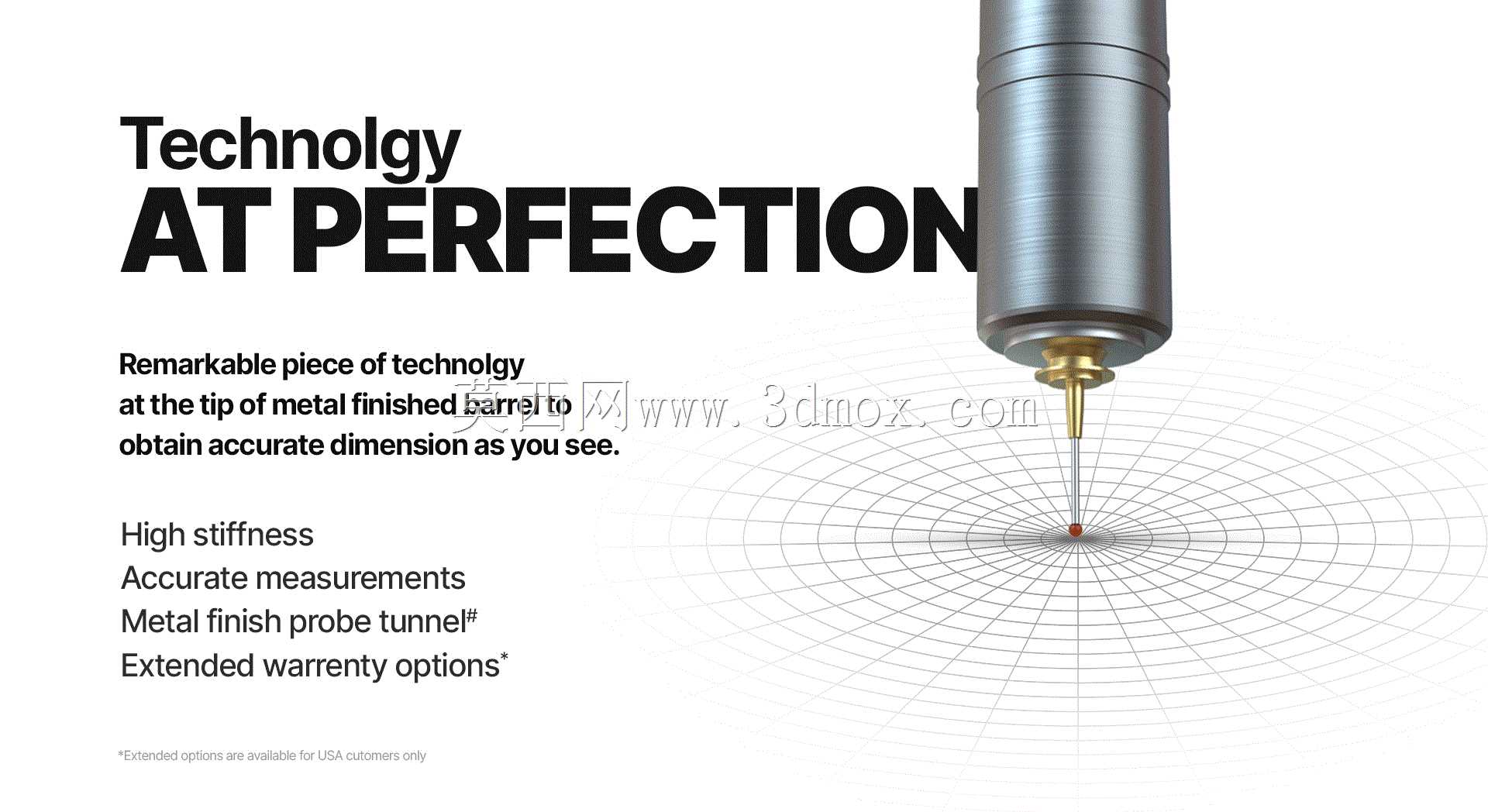

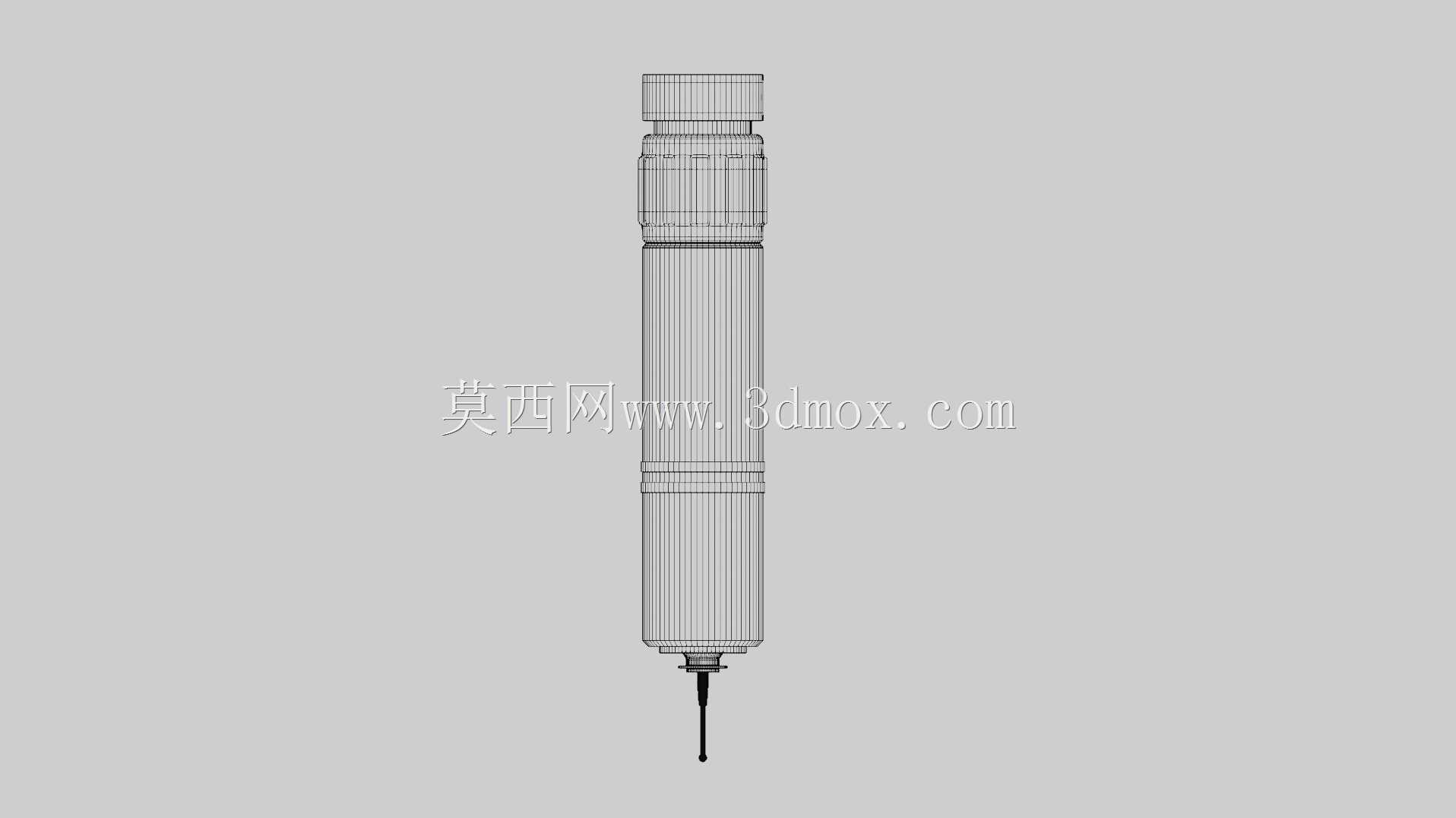

这款接触式三坐标测量测头，是精密尺寸检测场景下的核心传感部件，主要应用在机械加工车间的成品尺寸核验、模具型腔的形位公差检测、精密零部件的轮廓度与位置度测量环节，适配绝大多数台式、便携式三坐标测量设备，可完成复杂曲面、孔位、台阶面、微小特征的高精度触发式测量，是制造业质量管控环节不可或缺的精密检测配件。从实际使用场景来看，该测头可在恒温检测间内完成微米级精度的尺寸采集，也可适配生产现场的在线检测工位，抗车间常规振动干扰的结构设计，能在常规工业环境下保持稳定的触发精度，避免现场环境波动带来的测量误差，覆盖从五金冲压件、注塑件到精密航空零部件、汽车核心组件的全品类尺寸检测需求。在功能特性上，这款测头采用高刚性主体结构设计，测头主体外壳采用硬质合金搭配耐磨不锈钢材质，表面做哑光防眩光处理，避免检测间灯光反射干扰操作人员观察测针位置；内部采用低触发力的传感结构，触发测力控制在极小范围内，既可以保证接触工件瞬间的信号反馈灵敏度，也能避免测针接触软质工件时造成工件表面压痕或测针弯折损伤；测头搭配可更换的标准测针接口，支持不同长度、不同测球直径的红宝石测针换装，可根据被测工件的特征深度、测量精度要求灵活选配测针，满足深孔、窄槽、微小特征等不同场景的测量需求。从设计思路来看，这款测头整体采用同轴度极高的圆柱式主体结构，主体直径控制在通用三坐标测座的标准适配范围内，无需额外转接结构即可直接安装在主流品牌的自动测座、手动测座上，安装接口采用标准螺纹连接，拧紧力矩控制在合理区间，既保证安装后的连接刚性，也避免力矩过大损伤测头内部传感元件；测头尾部设计有信号传输触点，安装后可与测座实现稳定的电信号连接，触发信号延迟控制在微秒级，保证测量系统采集坐标点的同步精度。外形尺寸与安装边界上，测头主体长度适配常规测座的安装空间，不会因为测头过长导致测量过程中与工件、夹具发生碰撞；测头外轮廓做了圆角过渡处理，没有尖锐凸起结构，即便测量过程中发生轻微误碰撞，也能降低测头、工件的损伤风险；测头前端的测针安装位置做了防护结构设计，可在测针受到侧向冲击力时触发内部保护机制，避免冲击力直接传导至内部传感核心，大幅延长测头的使用寿命。整体结构兼顾了测量精度、环境适应性、安装通用性与耐用性，完全满足工业精密检测场景的长期使用需求。
