单缸动力系统配套曲轴结构设计

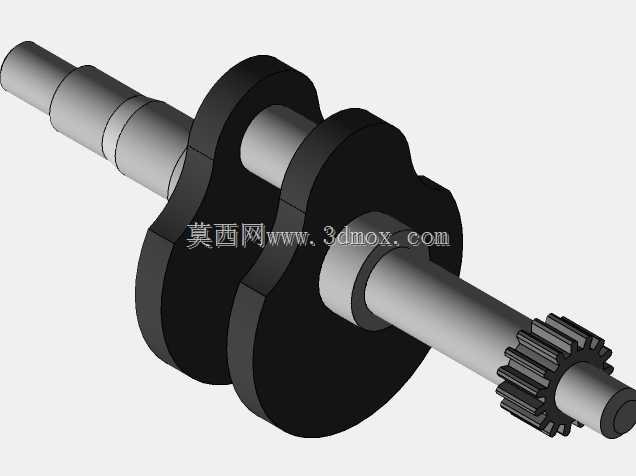

这款曲轴是单缸往复式动力机械的核心传动部件，主要应用在小型通用汽油机、单缸柴油机、便携发电机组、小型农用耕作机械以及迷你摩托类动力设备中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是动力输出路径上最关键的受力承载零件。在实际工况中，曲轴需要持续承受活塞连杆传递来的周期性交变燃气爆发力，以及自身旋转产生的离心惯性力、往复惯性力的共同作用，因此整体结构设计围绕高强度、高动平衡精度、低运转阻力展开。从结构设计来看，这款单缸曲轴采用整体式锻造结构布局，主轴颈部分采用阶梯轴设计，不同直径的轴段分别对应轴承安装位、油封配合位、动力输出端的齿轮安装位，各轴段之间设置有过渡圆角，避免应力集中导致的轴体断裂风险。两个平衡配重块采用扇形偏心结构，偏心质量经过精确计算，刚好抵消单缸活塞连杆组往复运动产生的一阶、二阶惯性力，大幅降低设备运转时的整机振动，提升动力运行的平稳性，延长整机轴承等配套零件的使用寿命。连杆轴颈设置在两个平衡配重之间，与主轴颈保持固定的偏心距，这个偏心距直接决定了活塞的行程长度，是匹配对应缸径活塞、确定整机排量的核心参数。轴体输出端集成设计有传动齿轮，可直接驱动配气机构、机油泵或者平衡轴组件，减少额外的传动零件数量，让整机结构更加紧凑。在安装边界方面，两端主轴颈的直径、轴段长度均按照通用小型单缸动力的标准安装尺寸设计，可直接适配对应规格的曲轴轴承、油封组件，安装时不需要额外进行轴面加工，平衡配重的旋转外轮廓经过尺寸校核，运转时不会与曲轴箱内壁发生干涉，输出端齿轮的模数、齿数匹配常规小型动力的传动比要求，可直接与配套的从动齿轮啮合，装配后曲轴的轴向窜动量控制在合理区间，不需要额外加装调整垫片即可满足装配精度要求。轴体表面的粗糙度、轴颈圆柱度均按照动力部件的精度要求设计，运转时可以保证轴承配合面的油膜稳定形成，降低运转磨损，延长零件的大修周期。
