螺旋压紧式C型整体串联夹钳结构

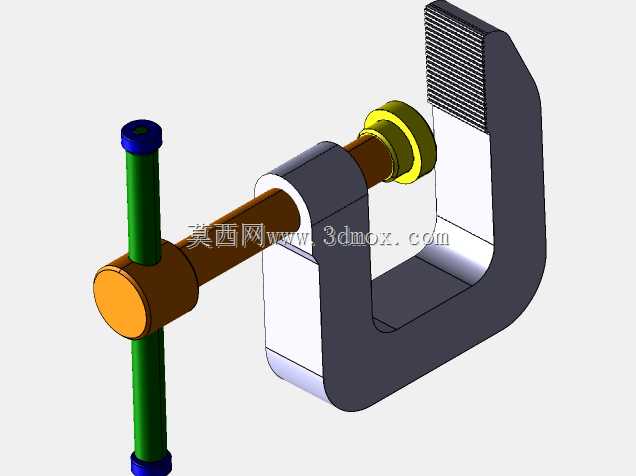

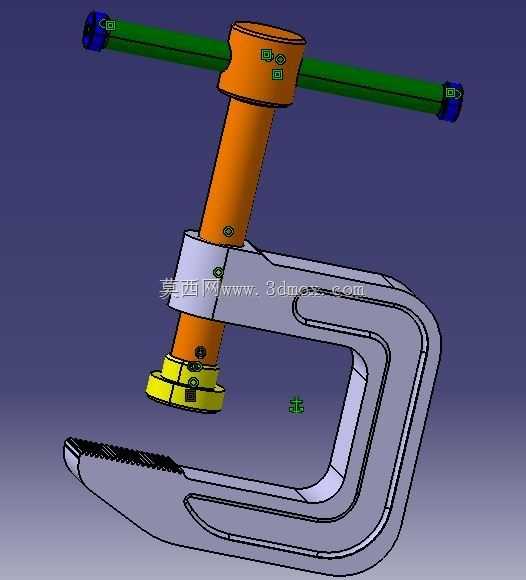

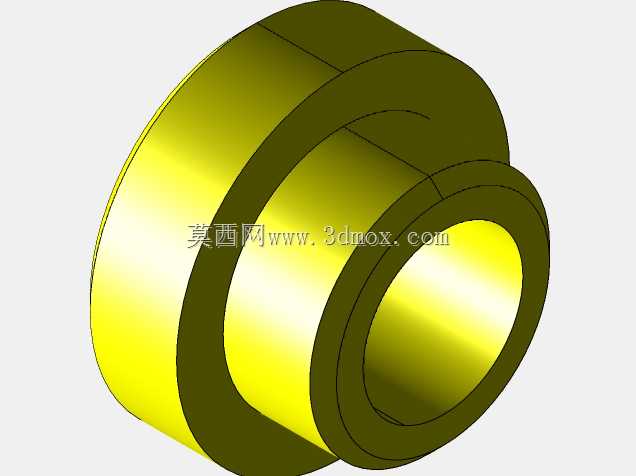

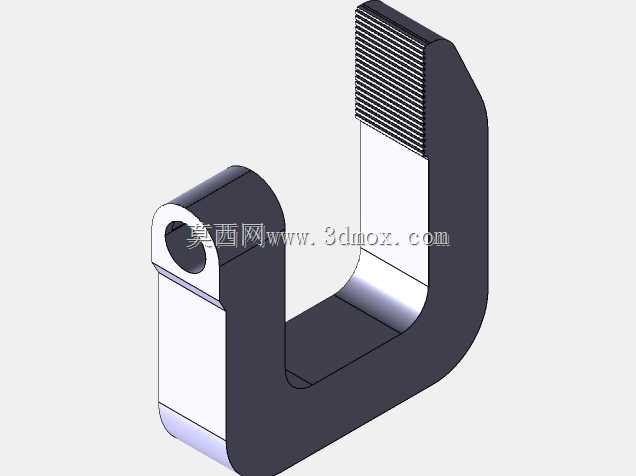

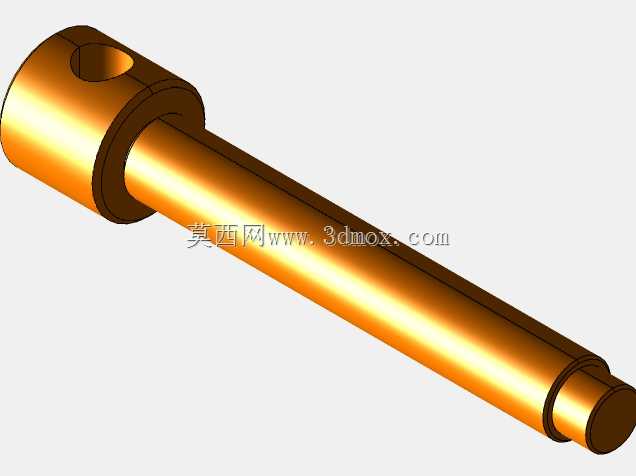

这款螺旋压紧式C型夹钳是机械加工、装配作业、工件固定场景中极为常用的手动工装工具，主要用于各类生产环节中对工件的快速压紧定位，避免工件在加工、焊接、粘接、检测过程中出现位移、翘曲、松动等问题，广泛适配机加工工位辅助固定、钣金件焊接对位、木质构件胶接加压、零部件装配夹持等多类作业场景，是车间工位、维修现场、小批量试制环节不可或缺的基础工装器具。该夹钳采用C型开式框架结构作为主体承载基础，开口纵深设计能够覆盖多数常规尺寸工件的夹持需求，框架主体采用高强度结构形态设计，受力路径沿C型臂均匀传递，在施加额定夹紧力时不会出现框架形变、开口张角过大的问题，能够稳定维持夹持压力。夹钳的施压组件采用螺旋传动结构，顶部设置横向加长力臂杆，操作人员无需额外辅助工具，仅通过手动转动力臂杆即可带动螺旋推杆垂直下行，推杆末端设置带防滑齿纹的压头，压头与推杆之间采用可转动连接结构，在压紧过程中压头可自适应贴合工件表面，不会随螺杆转动刮蹭工件接触面，压头端面的齿纹结构能够增大与工件表面的摩擦力，避免施压过程中工件滑脱。夹钳的固定钳口同样加工有细密防滑齿纹，与活动压头形成上下对应夹持面，当螺旋推杆下行施压时，两个夹持面共同作用，能够对不同材质的工件形成稳定的夹持力，针对表面光滑的金属工件、质地偏软的非金属工件都能可靠固定，不会出现压痕过深或者夹持打滑的问题。设计过程中充分考虑了手动操作的人机工程需求，顶部力臂杆的长度经过力矩匹配计算，操作人员施加较小的手部力量即可通过螺旋副的力放大作用获得足够的夹紧压力，同时螺杆行程预留了足够的调节空间，能够适配不同厚度尺寸的工件夹持需求，无需额外加装垫块即可覆盖常规的夹持厚度范围。整体结构采用串联式集成设计，将C型承载框架、螺旋传动副、施压压头、操作力臂整合为一体式结构，无零散易脱落部件，整体安装无额外复杂边界要求，使用时仅需将C型开口跨接在待夹持工件位置，转动力臂收紧压头即可完成固定，无需额外安装固定基座，可灵活移动到不同作业点位使用，框架的受力截面经过优化，在保证整体结构强度的前提下控制了整体重量，便于操作人员手持转移、快速调整夹持位置，适配多工位流动作业的使用需求。
