三孔连接式传动皮塞结构设计

该零件属于机械传动系统中的铰接连接类构件，主要应用于需要实现多点位铰接联动、往复力传递的机械设备场景中，常见于轻工机械、输送设备、小型动力传递机构的连杆传动单元，承担不同运动部件之间的动力转接、运动轨迹约束以及铰接支撑的核心作用，能够在周期性往复载荷作用下保持稳定的连接精度，避免联动部件出现运动卡滞、错位松脱的问题。

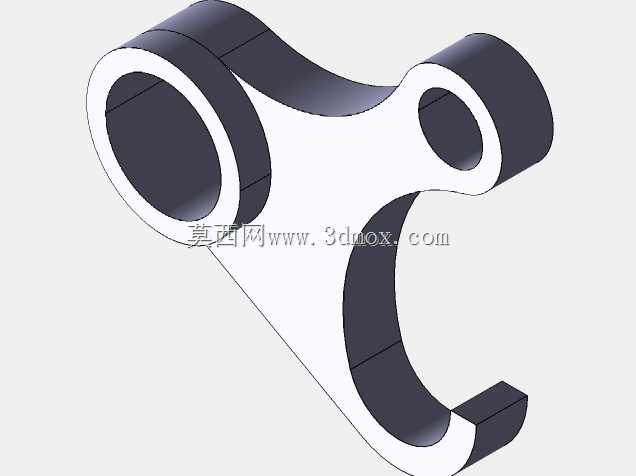

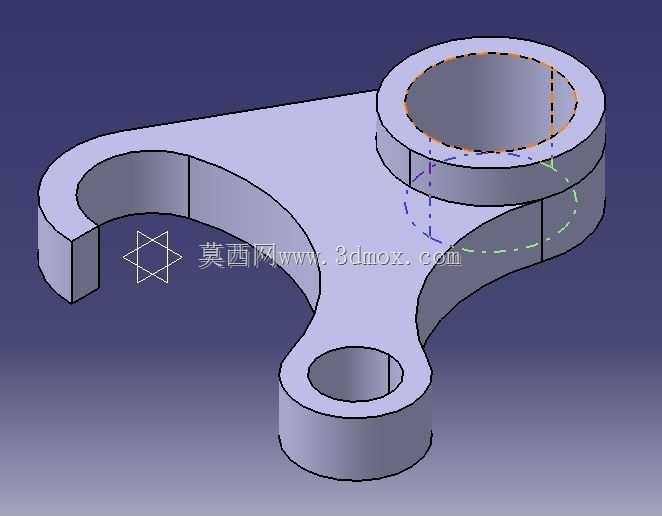

从功能特性来看，该构件设置有三个不同规格的连接位：顶部大尺寸带台阶的圆筒孔位用于与主轴类部件实现套接配合，台阶结构可实现轴向定位，限制零件沿主轴方向的窜动余量，孔壁预留的均匀壁厚可保证套接后的接触面积充足，分散转动过程中的径向载荷；左侧开口式钩形卡位可快速卡入对应销轴部件，无需完全拆卸销轴即可完成构件的装配与拆卸，大幅降低设备维护时的拆装工作量；下方小尺寸圆筒孔位用于连接从动连杆部件，通过销轴铰接实现动力的向下传递，三个连接位的布局经过受力优化，让载荷传递路径沿构件的实体筋板分布，避免应力集中在薄壁区域。

设计过程中优先考虑了构件的受力合理性，整体采用变截面筋板连接三个功能孔位，筋板的轮廓曲线沿载荷传递方向顺滑过渡，没有出现直角转折的应力集中区域，在保证整体结构强度的前提下尽可能去除非受力区域的多余材料，有效降低零件自身重量，减少运动过程中的惯性载荷。各孔位的端面均设计有平整的贴合面，保证与配合部件安装后能够完全贴实，避免出现点接触导致的局部压溃磨损；开口卡位的开口尺寸经过匹配计算，既能够保证卡入销轴时的操作便利性，又能在工作状态下防止销轴从开口处脱出。

从安装边界来看，顶部大孔的轴向高度决定了构件与主轴的配合长度，安装时需保证孔位与主轴的同轴度误差在允许范围内，避免转动时出现偏磨；下方小孔的中心与顶部大孔中心的间距、左侧卡位与两个孔位的相对位置，均严格匹配对应联动机构的运动行程要求，安装后可保证联动部件的运动轨迹符合设计预期，不会出现运动干涉问题；零件整体的外轮廓无突出的尖锐结构，在机构运动过程中不会与周边相邻部件发生剐蹭，能够在预设的运动空间内完成完整的往复摆动动作。
