多通法兰连接式流体换向阀结构

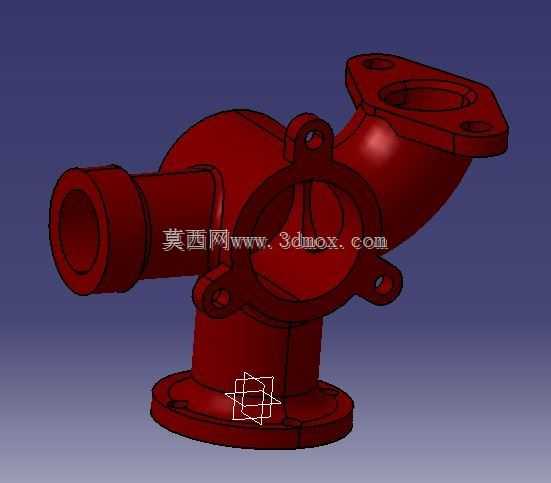

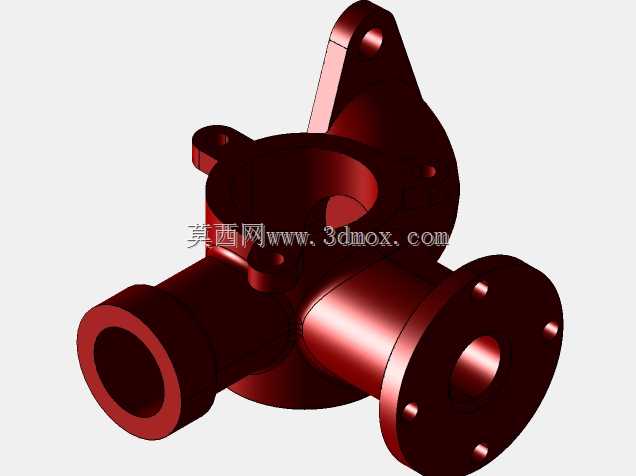

这款多通法兰连接式流体换向构件，主要应用于工业流体输送管网、消防供水系统、工艺介质分流管路等场景，可在多支路管路交汇节点实现介质流向的切换、通断控制，适配清水、低压混合流体等常规输送介质的管路布设需求，是管路系统中实现节点分流、合流调控的核心承压构件。从实际用途来看，该构件可同时对接四个不同方向的输送管路，无需在节点处额外加装多个转接接头，能够有效减少管路连接的密封点位，降低节点渗漏风险，同时缩减管路布设的占用空间，尤其适合空间局促的设备内部管路、楼宇管井内的消防供水管路布设场景。从功能特性来看，该阀体采用一体式铸造成型的壳体结构，整体壁厚均匀，过渡位置做了圆弧倒角处理，能够有效降低介质流经时的局部阻力，避免介质在阀腔内部形成涡流滞流区，同时均匀的壁厚设计可保障壳体承压能力一致，在额定工作压力下不会出现局部应力集中导致的开裂渗漏问题；三个法兰连接端均预留了标准螺栓安装孔，可与同规格的管路法兰直接对接，安装时无需额外加工适配接口，侧面的快插式接口可直接对接对应管径的承插式管路，适配多种管路连接形式的快速装配需求。从设计思路来看，这款构件在建模阶段优先考虑了流体流通效率与安装便捷性的平衡，阀腔内部流道做了顺滑过渡处理，没有突兀的直角转折，可最大程度降低介质输送过程中的压力损失；外部的吊装耳结构与底部的安装法兰，既可以满足阀体安装时的吊装定位需求，也可通过底部法兰将阀体固定在支撑基座上，避免管路运行过程中阀体受介质冲击产生振动位移。从外形尺寸与安装边界来看，该阀体三个法兰端的中心距按照常规管路布设的通用间距设计，安装时相邻法兰对接的管路不会出现干涉，侧面快插接口的伸出长度预留了足够的管箍安装空间，底部安装法兰的螺栓孔位采用对称排布设计，可适配不同方向的基座固定需求，整体外轮廓没有突出的尖锐结构，安装时不会与周边的管路、构件产生碰撞干涉，能够适配多数常规工业管路的节点安装空间要求。
