双法兰异径连接过渡管件结构设计

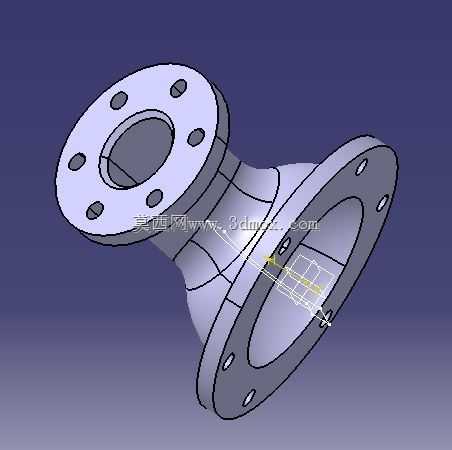

这款双法兰异径过渡连接件，主要应用在工业流体输送管路系统中，承担不同通径管道之间的对接过渡功能，常见于化工流体输送、市政给排水、暖通循环管网、工业设备管路接驳等场景，能够在不额外加装多组转接件的前提下，实现两端不同口径管路的密封刚性连接，减少管路接驳点的泄漏风险，同时优化管路内部的流体走向，降低通径突变带来的紊流、压损问题。从实际用途来看，该部件一端为小通径法兰接口，另一端为大通径法兰接口，中间通过平滑过渡的锥段结构衔接两端法兰，既可以作为不同管径管道的直接转接件，也可以作为泵阀设备出入口与外部管路的适配连接段，在管路布局受空间限制无法使用标准等径管件对接的场景下，能够有效压缩管路接驳所需的轴向空间，减少管路弯折带来的流阻损耗。在功能特性设计上，两端法兰均采用标准螺栓孔布局，法兰端面预留密封件安装位，可适配常规的橡胶垫片、金属缠绕垫片等密封元件，安装时通过周向均匀分布的螺栓锁紧即可实现端面密封，能够承受常规管路系统的工作压力，中间过渡段采用流线型变径设计，内壁平滑无直角拐点，流体经过时可以顺着锥面平缓改变通径，避免直角台阶造成的流体冲击、涡流噪音以及长期冲蚀磨损问题，整体结构为一体式刚性构造，没有额外的拼接焊缝，结构强度更高，抗管路振动、压力波动的能力更强。设计思路上，这款连接件优先考虑管路对接的同轴度精度，两端法兰的螺栓孔采用同轴对称布局，安装时能够快速对齐两端管路的法兰孔位，降低现场安装的对位难度；中间过渡段的锥角经过优化，在满足轴向安装长度要求的前提下，尽可能放缓变径斜率，兼顾结构紧凑性与流体通过性能，法兰盘的厚度根据对应通径的承压要求做差异化设计，小通径端法兰厚度适配小管径的压力载荷，大通径端法兰厚度匹配大口径管路的锁紧受力需求，避免材料冗余造成的成本浪费。从安装边界来看，该部件的轴向总长度适配常规管路的安装预留空间，两端法兰的外径、螺栓孔中心距、螺栓孔数量与孔径均匹配对应通径的标准法兰规格，安装时不需要对两端对接的法兰做额外加工，只要匹配对应规格的密封垫片与螺栓即可完成装配，径向方向上，中间过渡段的最大外径小于两端法兰的外径，安装时不会与周边的管路支架、保温层产生干涉，能够适配狭窄空间内的管路布局需求，不管是架空管路安装还是设备端近距离接驳，都能顺利完成装配作业。
