多安装位带衬套铰接连接固定构件

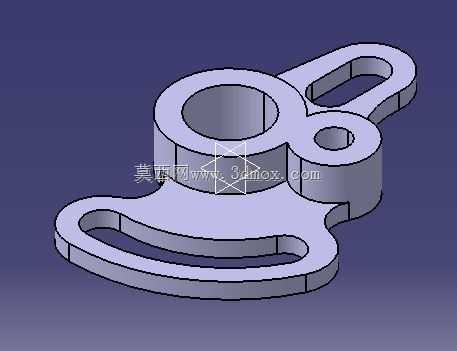

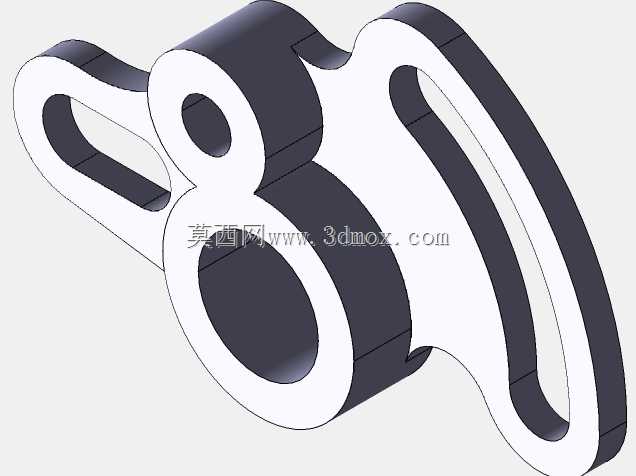

该构件属于机械传动与连接系统中的铰接类承载零件，主要应用于需要实现多自由度限位铰接、多点位安装固定的机械结构场景，常见于轻工机械的连杆传动组、小型设备的操作机构联动部位、输送线的可调导向支架连接端，也可作为专用工装夹具的活动连接基座使用，承担铰接转动、载荷传递、安装限位的核心作用。零件主体以中心带通孔的圆柱衬套结构为核心承载区，中心通孔为主要铰接轴安装位，孔壁预留均匀壁厚，既保证铰接轴转动时的结构支撑强度，也能在长期转动摩擦下维持足够的结构冗余，避免受力变形导致的卡滞问题。围绕中心衬套向外延伸出三处不同方向的安装臂，其中两处为带长圆孔的扁平安装臂，一处为带小圆孔的凸台结构：长圆孔设计可在安装时提供一定的位置调整余量，抵消装配过程中的加工公差累积，适配不同安装间距的对接部件，降低现场装配的对位难度；小圆孔凸台可作为辅助铰接点或定位销安装位，实现相邻联动部件的同步连接，让整个构件可同时对接三个不同方向的结构件，完成多部件的联动动作传递。整体外形采用一体化成型设计，各安装臂与中心衬套的衔接位置均做了圆弧过渡处理，避免直角应力集中，在承受往复摆动载荷时，应力可沿圆弧面均匀分散，大幅降低长期交变载荷下的断裂风险。从安装边界来看，中心衬套的轴向高度为主要的厚度方向安装尺寸，三处安装臂沿中心衬套的径向向外延展，所有安装孔的中心距均经过适配性设计，既保证安装后相邻部件转动时不会发生结构干涉，也尽可能压缩了零件的整体占用空间，适配紧凑安装空间下的布局需求。设计过程中优先考虑了零件的受力合理性与装配便捷性，在非承载区域对壁厚做了优化，在保证整体结构强度满足常规铰接载荷要求的前提下，尽可能减少材料用量，降低零件自重，适配轻量化的机械设计需求。零件的各安装面均为平面结构，安装时可与对接部件的平面完全贴合，保证连接后的结构稳定性，避免安装后出现倾斜、松动的问题，中心衬套的两端面为平行设计，可作为铰接轴的轴向定位基准，保证铰接转动时的同轴度，减少转动过程中的偏磨问题，延长整个铰接结构的使用寿命。
