多接口铰接式机械连接支座结构设计

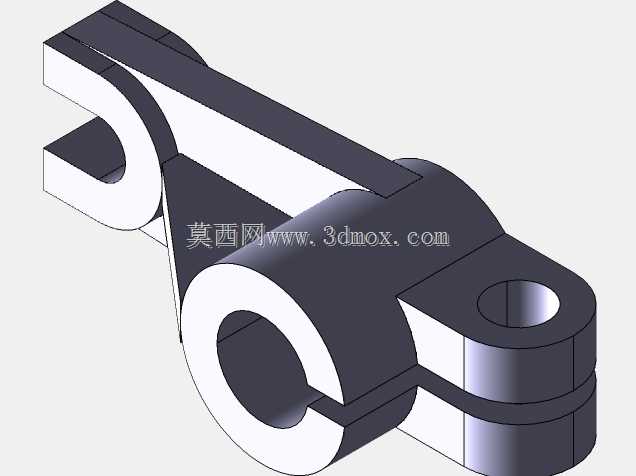

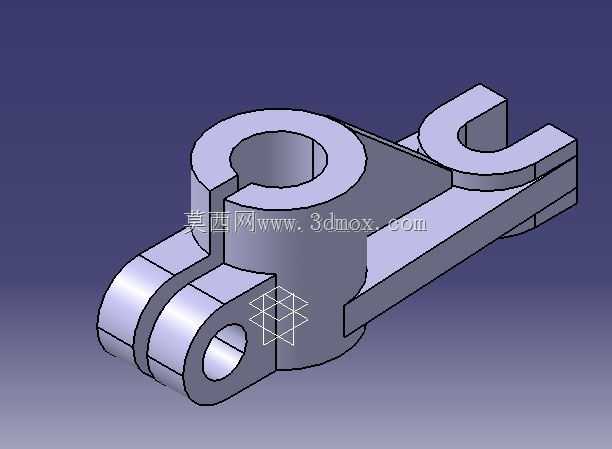

该铰接式连接支座是工业传动与支撑系统中的核心连接件，主要应用于自动化生产线连杆机构、轻工机械传动臂组、小型设备联动调节结构中，承担多部件铰接联动、载荷传递、运动轨迹约束的核心作用，可实现两个及以上运动部件的同步铰接转动，避免运动过程中出现卡滞、偏载、应力集中等问题，保障整套联动机构运行平稳顺畅。从功能特性来看，该零件集成了三类不同规格的连接接口：中部的大直径通孔用于穿装主轴，作为整个支座的旋转基准核心，可承受径向与轴向的复合载荷，孔侧开设的弹性开槽结构可配合锁紧件实现支座与主轴的无间隙抱紧，消除传动回程误差；一侧的双叉耳带孔结构用于铰接第一组联动杆件，双耳对称布局可平衡铰接点的侧向受力，避免单侧受力带来的销轴变形问题；另一侧延伸的单叉开口结构用于铰接第二组联动部件，开口式设计可快速完成杆件的装拆维护，无需整体拆卸周边关联部件即可完成检修更换。设计过程中，首先根据整套联动机构的运动行程，确定各铰接点的中心距参数，确保各部件转动过程中无运动干涉，预留足够的摆动避让空间；其次针对不同位置的受力情况做差异化壁厚设计，主轴安装座位置做加厚处理，分散主轴传递的冲击载荷，叉耳铰接位置做圆弧过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳断裂；同时兼顾零件的加工工艺性，所有安装孔均设计为同轴通孔结构，可一次装夹完成钻镗加工，外轮廓的平面与圆弧面均适配常规铣削加工路径，无需特殊定制刀具即可完成生产，有效控制加工成本。外形尺寸方面，整体沿主轴轴向的厚度适配常规中型传动机构的安装空间，各铰接孔的孔径匹配行业通用的标准销轴规格，安装时可直接选用标准紧固件完成装配，无需额外定制非标连接件；主轴安装孔的轴向长度与配套轴段的长度匹配，抱紧开槽的宽度经过受力计算，既保证锁紧时的抱紧力足够，又避免开槽过宽导致支座整体刚度下降。零件的所有棱边均做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也消除了锐边带来的应力起始点，提升零件的长期使用寿命。在实际应用场景中，该支座可替换同类型的非标铰接件，适配包装机械的送料连杆组、纺织机械的摆臂传动机构、小型输送设备的挡料联动结构等多种工况，安装时仅需保证主轴与各铰接销轴的平行度，即可实现预设的联动动作，运动过程中传动阻力小，铰接部位磨损均匀，日常维护仅需定期在铰接孔处加注润滑脂即可长期稳定运行。
