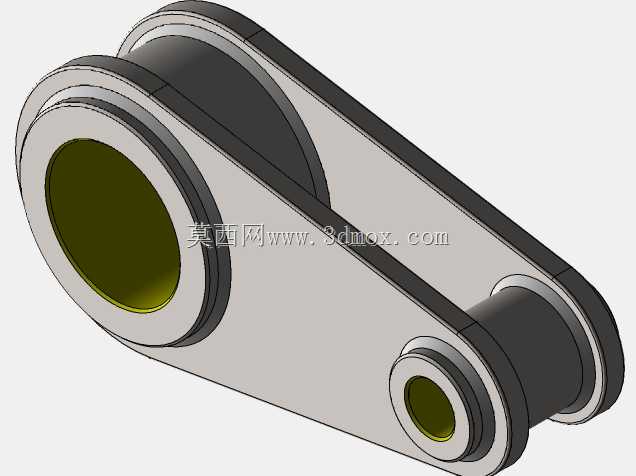

双铰接连杆焊接结构件

该焊接结构件属于机械传动系统中的连杆类铰接构件，主要应用于各类需要往复摆动、力传递与运动轨迹转换的工业设备场景中，常见于轻工机械的执行端联动机构、输送设备的张紧调节臂、小型工程机械的操作联动组件以及自动化生产线的工位摆臂结构中，承担着动力传递、运动导向、部件连接定位的核心作用，能够将主动端的旋转或直线运动，按照预设的轨迹要求传递至从动执行部件，保障整套机构运动的同步性与稳定性。从功能特性来看，该构件采用双铰接孔的对称布局设计，两端的同轴铰接孔可分别与主动销轴、从动销轴配合安装，孔内预留了轴承或轴套的安装空间，能够有效降低铰接位置的转动摩擦损耗，提升构件长期往复运动的耐磨性能；中间的连接臂采用等强度的变截面设计，在保障整体结构刚性、承受交变拉压载荷与弯曲载荷的前提下，尽可能削减了非受力区域的材料冗余，兼顾了结构强度与轻量化的设计需求。从设计思路层面，该构件采用焊接成型的工艺方案，区别于一体铸造成型的连杆构件，焊接结构可根据实际载荷需求灵活调整各部分的板材厚度与焊接坡口形式，生产试制周期更短，对于小批量定制化的设备改造场景适配性更强；设计过程中重点校核了两端铰接孔的同轴度公差、臂身的平面度公差，避免安装后出现运动卡滞、偏磨的问题，同时在铰接孔的端部设计了凸起的加强翻边结构，提升孔位的抗挤压强度，应对频繁启停带来的冲击载荷。从安装边界与尺寸适配来看，该构件的整体长度适配中小载荷的传动场景，两端铰接孔的孔径符合常规的标准销轴尺寸系列，安装时无需额外定制非标连接件，臂身的厚度方向预留了足够的相邻部件避让空间，安装后摆动过程中不会与周边的机架、其他传动构件发生运动干涉，焊接完成后经过时效处理消除焊接内应力，能够有效降低长期使用过程中的结构变形量，保障机构的运动精度保持性。
