M40螺纹轮辐式压缩力称重传感器

这款轮辐式压缩力传感器，主要面向工业称重、力学检测领域的压向力测量场景，常被应用在料仓料位称重、大型压机压力监测、重载平台载荷校验、起重设备限载保护、工业自动化装配线压装力检测等场景中，能够精准捕捉静态与准动态工况下的轴向压缩载荷，为生产过程的力值管控、重量计量提供可靠的数据支撑。

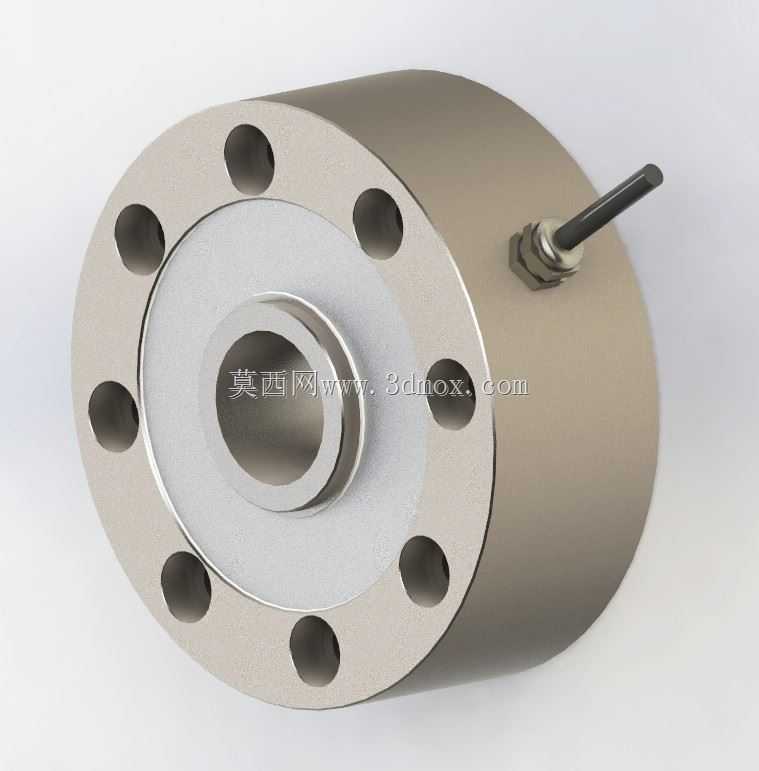

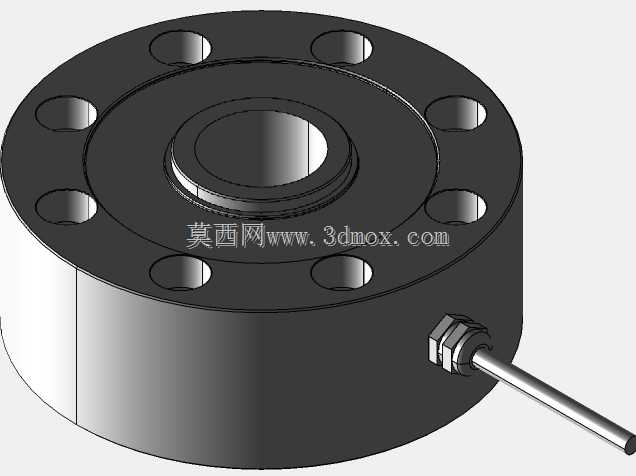

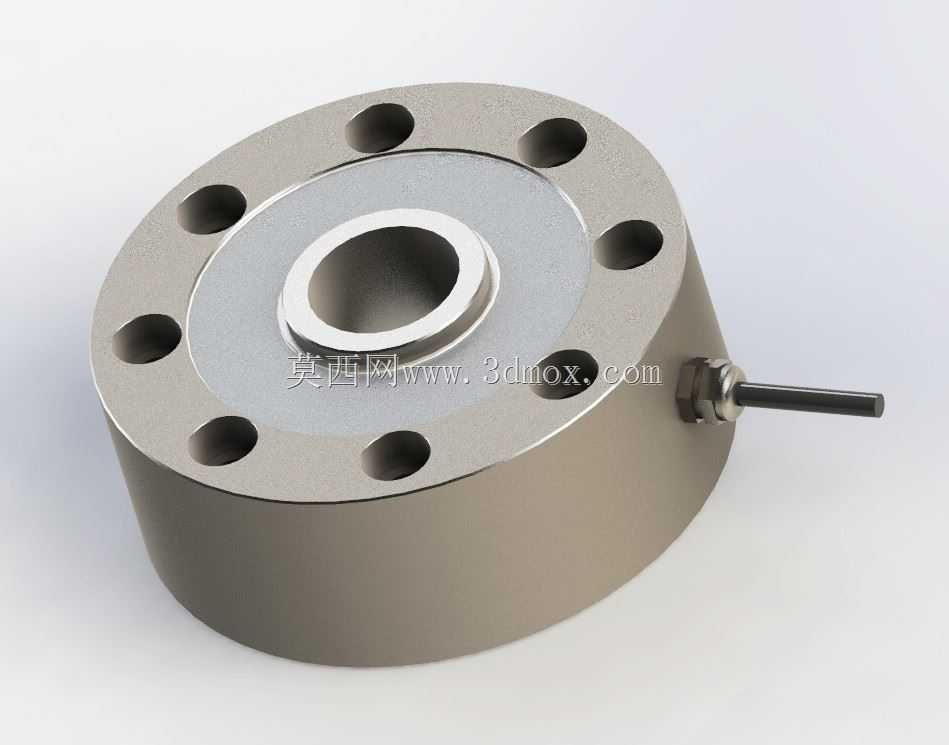

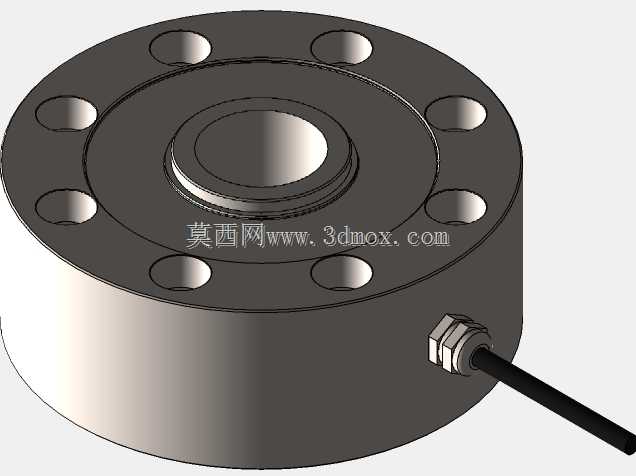

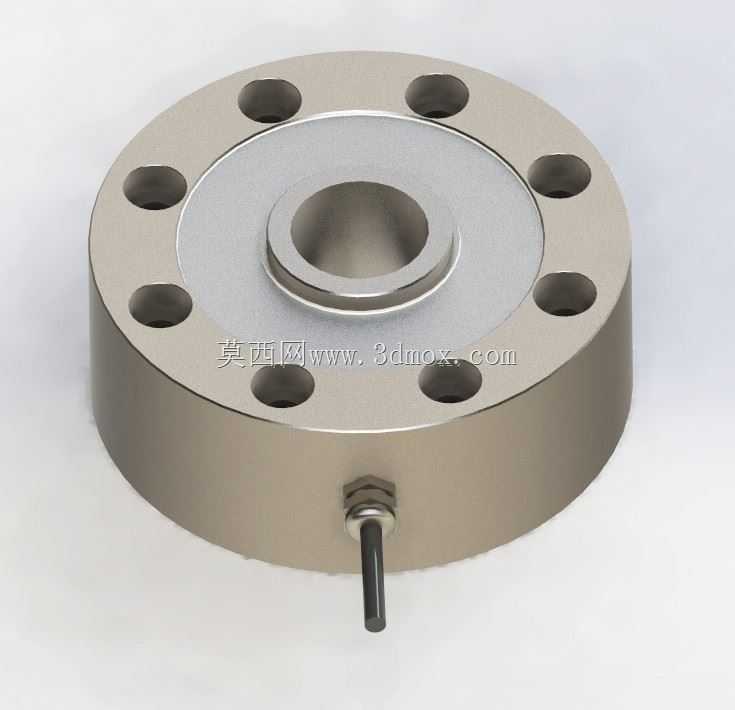

产品采用轮辐式弹性体结构设计，整体为圆柱式外形，前端法兰盘均匀布置8个沉头安装孔，中心设置带M40内螺纹的受力承载孔，既可以通过法兰孔实现与安装基座的刚性固定，也能通过中心螺纹孔与被测压头、承载工装直接连接，适配多种压装、称重的安装需求。侧面出线位置采用防水航空接头结构，既可以防护线缆拉扯损伤，也能满足常规工业场景的防尘防泼溅要求，适配车间、仓储、户外场站等多类使用环境。

设计过程中，弹性体采用整体合金钢加工成型，通过有限元仿真对轮辐筋条的受力变形区域做了应力均化优化，避免局部应力集中导致的测量线性偏差，保证300kN、500kN量程范围内的力值测量精度稳定，抗偏载能力优于传统柱式传感器，即使受力点存在小幅偏移，也能保证输出信号的线性度与重复性。传感器整体外形紧凑，安装法兰的孔位布局符合通用工业力传感器的安装尺寸规范，不需要额外定制转接工装就能直接替换同规格的传统测力传感器，降低产线升级、设备改造的适配成本。

在功能特性上，这款传感器采用应变式测量原理，弹性体贴片区域做了温度补偿处理，能够抵消环境温度变化带来的零点漂移，在-20℃到60℃的常规工业环境温度区间内都能保持稳定的测量输出，响应速度快，能够捕捉毫秒级的载荷变化，既可以适配静态的重量称重场景，也能满足冲压、压装过程中的动态力值监测需求。出线端的线缆采用屏蔽设计，能够抵抗工业现场的电磁干扰，保证输出信号稳定传输到配套的显示仪表、采集系统中，避免信号波动导致的测量误差。

安装边界方面，传感器安装时需要保证承载面与安装基座的平面度公差在0.1mm以内，法兰固定螺栓需要按照对角顺序均匀拧紧，避免安装附加应力影响测量精度；中心螺纹连接的承载杆需要保证与传感器轴线同轴，同轴度偏差控制在0.05mm以内，减少侧向力、弯矩对弹性体的额外损伤；安装完成后需要在空载状态下做零点校准，再逐步加载到额定载荷做量程标定，保证全量程范围内的测量准确性。日常使用中需要避免超过额定量程120%的过载冲击，防止弹性体产生塑性变形导致传感器永久失效，同时要避免强酸强碱、强腐蚀介质直接接触传感器本体，延长设备的使用寿命。
