小型线圈绕制工装结构三维设计

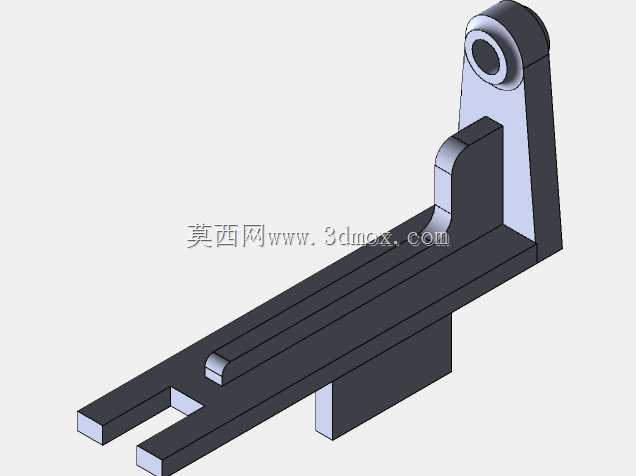

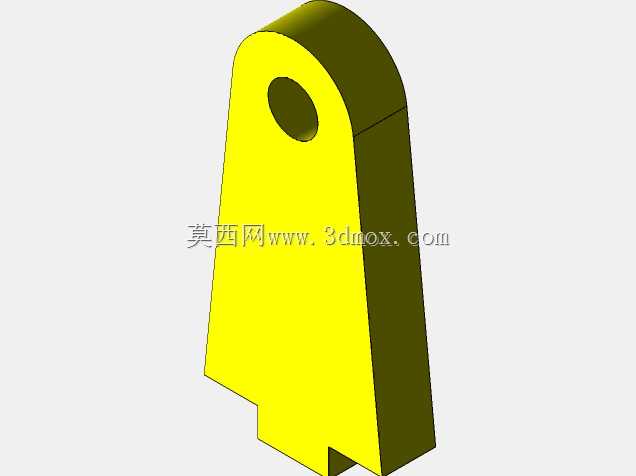

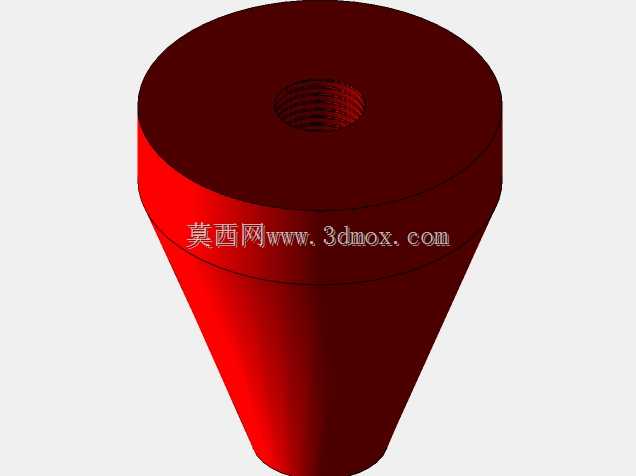

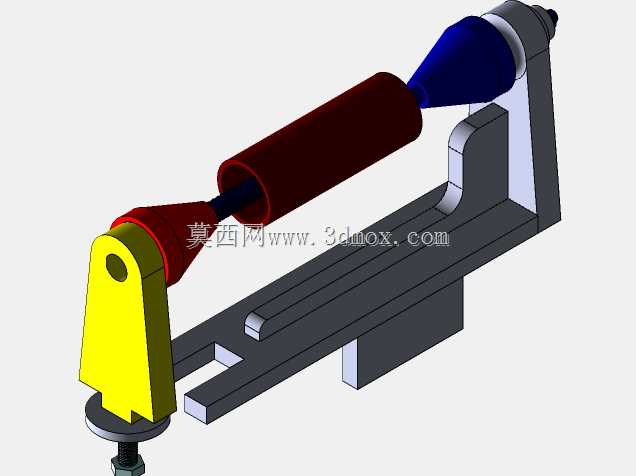

该绕线结构主要面向小规格电磁线圈、电感线圈的小批量生产与试样加工场景，常见于电子元器件加工、低压电气配件生产、小型电机绕组制作等作业环节，可适配直径在适配范围内的圆柱型线圈骨架，完成漆包线的均匀排布绕制作业，替代传统手工绕线效率低、排线不齐、张力不稳定的痛点，满足小批量试制阶段的线圈加工精度需求。从功能特性来看，该结构采用卧式悬臂绕线布局，一端设置可调节的夹持定位座，通过底部的锁紧旋钮可调整夹持座在滑轨上的固定位置，以此适配不同长度规格的线圈骨架，夹持端的黄色定位件带有定位销孔，可与骨架端部的定位结构配合，避免绕线过程中骨架出现打滑偏转；另一端设置锥形顶紧结构，可在骨架装夹后实现轴向顶紧，保证骨架转动过程中的同轴度，减少绕线过程中的径向跳动，避免漆包线排布出现疏密不均的问题。在设计思路上，整体结构采用模块化拆分设计，底部的长条形安装基座预留了标准安装槽位，可直接固定在常规工作台面或者配套的动力输出端上，不需要额外加工定制安装接口；支撑臂采用L型一体式折弯结构，在保证结构刚性的同时减少了多余的连接部件，降低装配累积误差；顶紧端的锥形头采用耐磨材质设计，可适配不同内径的骨架中心孔，不需要频繁更换顶紧头就能兼容多种常规规格的线圈骨架，减少工装换型的调整时间。从安装边界与尺寸适配来看，该结构的滑轨行程可覆盖常规小型线圈的长度范围，装夹骨架的直径上限可满足常见小型继电器线圈、电磁阀线圈、小型变压器绕组的加工需求，整体外廓尺寸紧凑，不会占用过多工作台空间，底部的安装槽位间距符合通用工装的安装标准，可快速对接手动摇柄或者低速动力头，实现手动或者低速自动绕线作业。结构上的各运动部件均做了圆角过渡处理，避免操作过程中剐蹭漆包线绝缘层，夹持端的锁紧结构采用手拧式设计，不需要额外工具就能完成骨架的装夹与拆卸，操作门槛低，适合一线操作工人快速上手使用，在小批量多品种的线圈加工场景下，能够有效提升绕线作业的一致性，减少线圈绕组的匝间误差，提升成品线圈的电气性能稳定性。
