车床用多层螺栓锁紧式方刀架结构

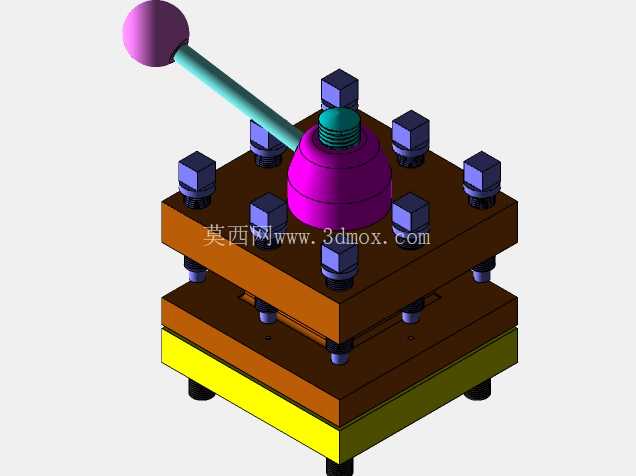

在普通卧式车床的切削加工场景中，刀架作为直接承载切削刀具、完成工位切换的核心功能部件，其结构刚性、定位精度、装夹可靠性，会直接影响外圆车削、端面切削、切槽、成型面加工等工序的加工质量，尤其在小批量多品种零件的加工场景下，刀架的重复定位精度、换刀操作便捷性，更是决定生产辅助时长的关键因素。本次呈现的刀架结构，采用多层叠合的方体基座设计，整体安装边界适配常规卧式车床中拖板的安装螺孔布局，底部设置带定位止口的安装基面，可直接与中拖板的T型槽配合，通过周向均匀布置的内六角锁紧螺栓实现上下模座的刚性连接，避免切削过程中因切削力波动导致的基座错位。

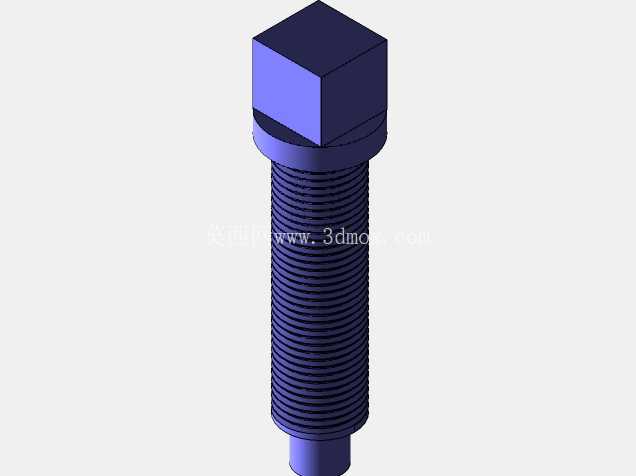

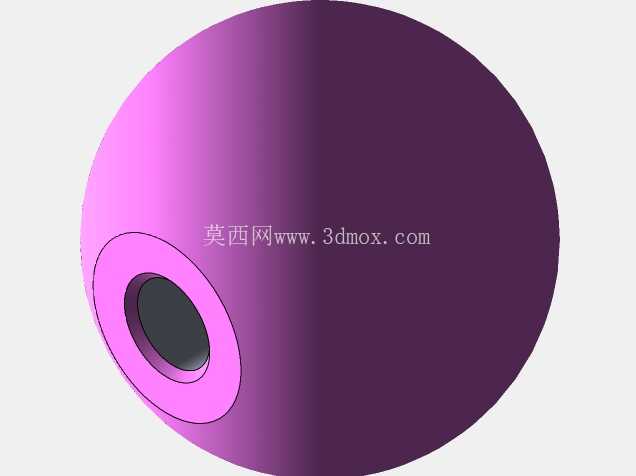

从功能设计逻辑来看，该刀架采用中心锁紧式的工位切换结构，顶部设置带操作杆的快换锁紧机构，操作杆采用大直径球形握柄，配合长力臂杆身，操作人员无需借助加力杆即可完成刀架的松开与锁紧动作，可实现四个工位的刀具同时装夹，工位切换时仅需扳动操作杆松开锁紧机构，旋转上刀体至对应工位后重新锁紧即可完成换刀，相比传统的螺杆压紧式单刀位刀架，可大幅减少换刀时的刀具拆装、对刀辅助时间。刀架的上模座设置四个均匀分布的刀具安装槽，每个安装槽配置独立的螺栓压紧块，可适配截面尺寸20×20mm至25×25mm的标准焊接车刀、机夹车刀装夹，装夹时刀具伸出长度可根据加工需求调整，压紧块的压紧面设计有防滑齿纹，可避免重切削时刀具出现滑移窜动。

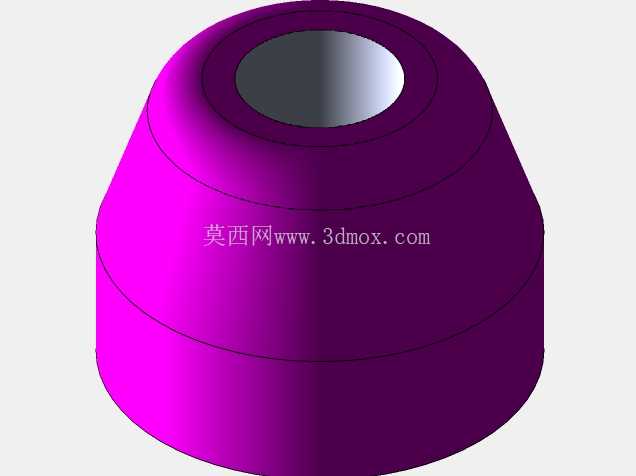

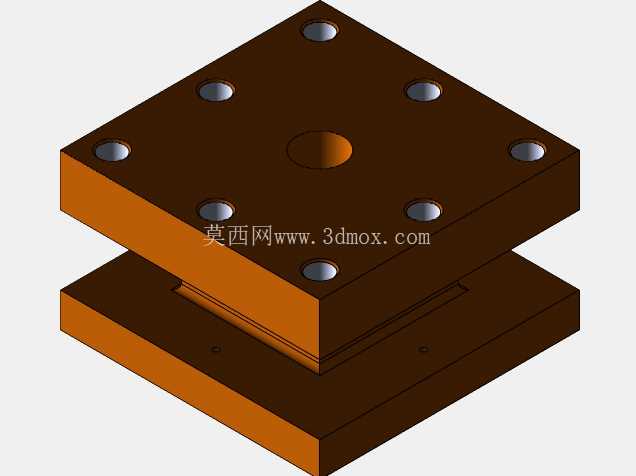

结构刚性设计上，该刀架的上下模座均采用厚实的铸铁材质结构，叠合面经过精磨加工，接触贴合度不低于85%，可保证切削力的均匀传递，周向布置的八颗锁紧螺栓采用对称拧紧的受力布局，可抵消切削过程中产生的颠覆力矩，即使在进行大切深的粗车加工时，也不会出现刀架晃动、让刀的问题。中心位置的锁紧机构采用锥面配合的锁紧结构，相比传统的螺纹锁紧结构，锥面可实现自动定心，每次工位切换后的重复定位精度可控制在0.02mm以内，可减少换刀后的重新对刀工作量。操作杆的安装位置设置在刀架侧上方，操作时不会与卡盘、尾座等部件产生干涉，操作人员站在车床常规操作位置即可完成换刀操作，符合人机工程学设计要求。

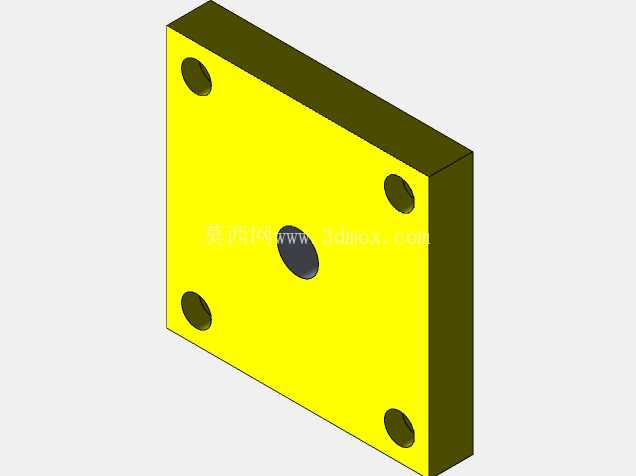

从安装适配性来看，该刀架的底部安装面尺寸为160mm×160mm，总高度控制在120mm以内，不会因为刀架高度过高导致刀具安装后刀尖高度超出车床中心高的调整范围，底部的定位止口直径为80mm，可与多数CA6140、C6132等常规普通车床的中拖板安装位直接适配，无需额外加工过渡连接盘。刀架内部设置定位销结构，每个工位都对应独立的定位锥孔，可保证工位旋转到位后自动卡入定位，避免出现工位错位的问题。在日常使用场景中，该结构的刀架维护难度较低，仅需定期在中心旋转副、锁紧锥面处添加润滑脂，即可保证操作的顺畅性，锁紧螺栓采用标准内六角螺栓，出现磨损后可直接替换标准件，无需定制专用配件，适合中小型机械加工车间的普通车床配套使用，也可作为老式车床刀架磨损后的替换升级部件，在不改动车床原有结构的前提下提升刀具装夹的可靠性与换刀效率。在进行有色金属零件、普通碳钢零件的粗精加工工序中，该刀架的结构刚性可满足从0.1mm精车进给至5mm大切深粗车的加工受力需求，不会因为刀架刚性不足导致加工表面出现振纹，有效保障加工零件的尺寸精度与表面质量。
