可角度调节钻床用夹紧小台钳结构

　　在钻床加工作业场景里，普通台钳只能实现工件的水平或垂直固定，一旦遇到需要斜孔加工、斜面倒角、倾斜面锪孔的工序，往往需要搭配角度垫铁反复调整，不仅装夹效率低，垫铁叠加后的装夹刚性也难以保证，尤其是小尺寸零件的小角度加工，反复找正的时间甚至超过加工本身的耗时。这款带角度调节功能的夹紧小台钳，就是针对这类小零件斜向加工需求设计的专用装夹部件，整体结构紧凑，适配多数台式钻床的工作台安装孔位，不需要对原有钻床做任何改造就能直接装夹使用。

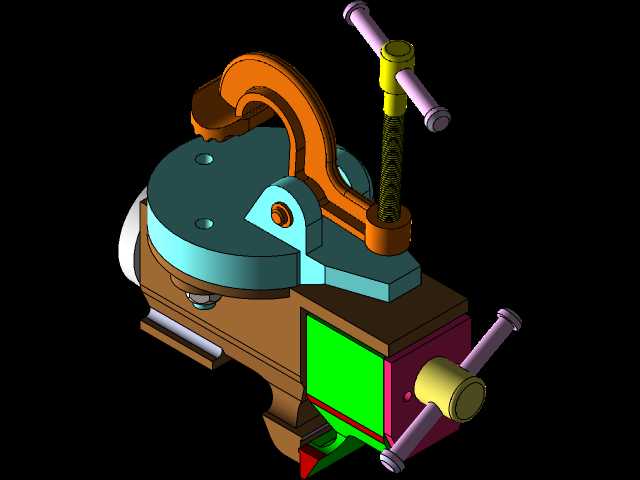

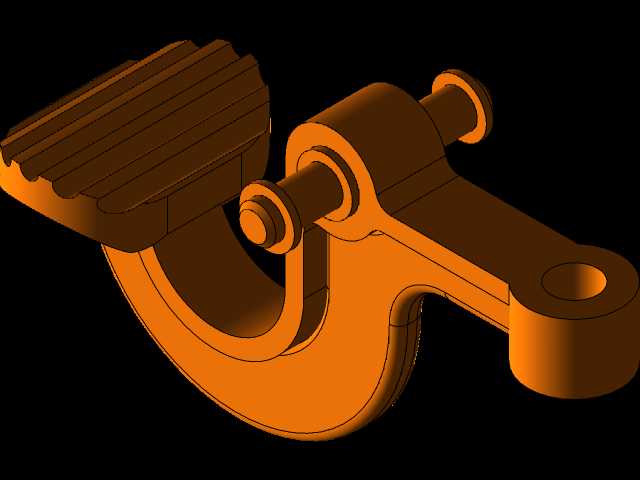

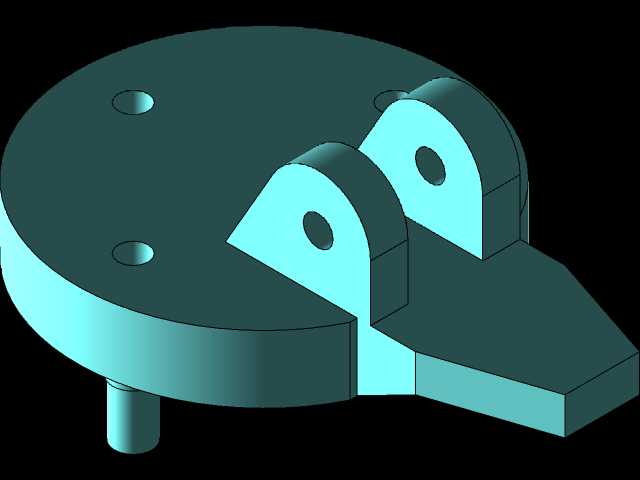

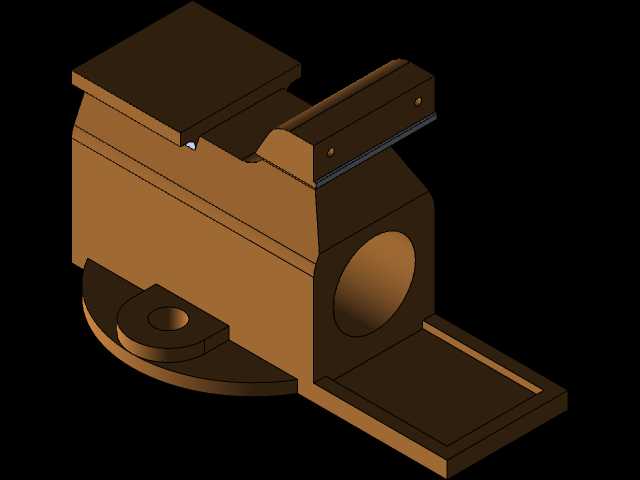

　　从功能结构来看，这款台钳分为两个核心夹紧单元，下部的固定钳身负责台钳整体与钻床工作台的连接，底部预留的安装槽可配合T型螺栓实现台钳在工作台任意位置的固定，钳身内部集成了角度回转结构，松开侧面的锁紧手柄后，上部的钳体可以绕回转轴在0-90度范围内任意调整角度，调整到位后扳动锁紧手柄就能通过内部的楔块压紧结构锁定角度，相比普通的螺栓锁紧结构，楔块压紧的接触面积更大，锁紧后不会因为钻削的振动出现角度偏移，能稳定承受钻削过程中的轴向进给力。上部的夹紧机构采用快速夹紧的偏心凸轮结构，相比传统的螺旋进给台钳，不需要反复转动手柄调整钳口开合量，扳动上部的橙色凸轮手柄就能快速开合钳口，放入工件后扳下手柄就能实现快速夹紧，针对小批量多品种的零件加工，能大幅减少装夹辅助时间。钳口部分做了防滑齿面设计，夹紧表面光滑的零件时也不会出现打滑移位，同时钳口采用可拆卸结构，磨损后可以单独更换钳口板，不需要整体报废台钳，降低了长期使用的维护成本。

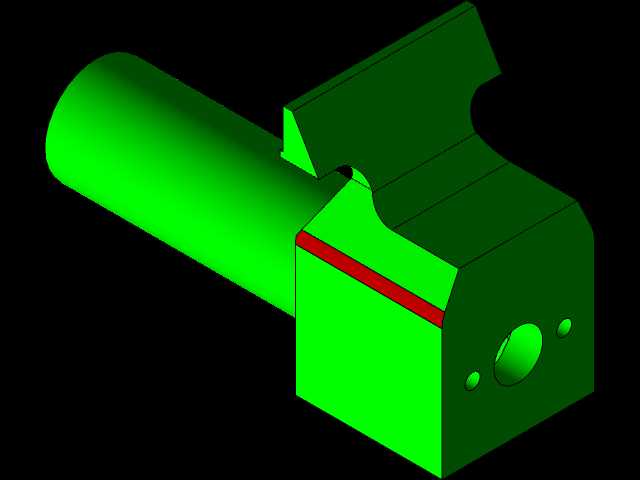

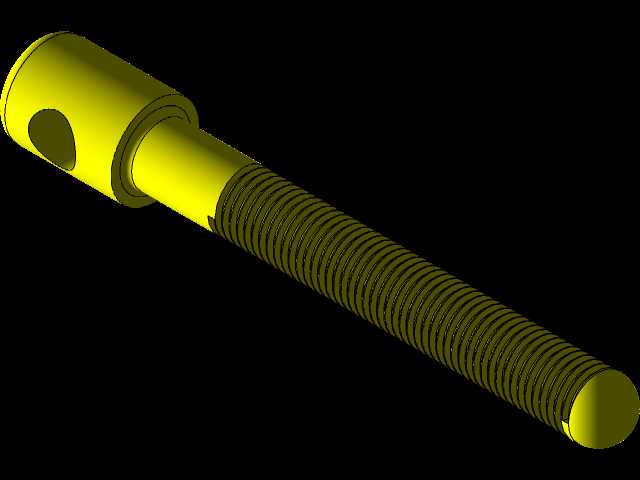

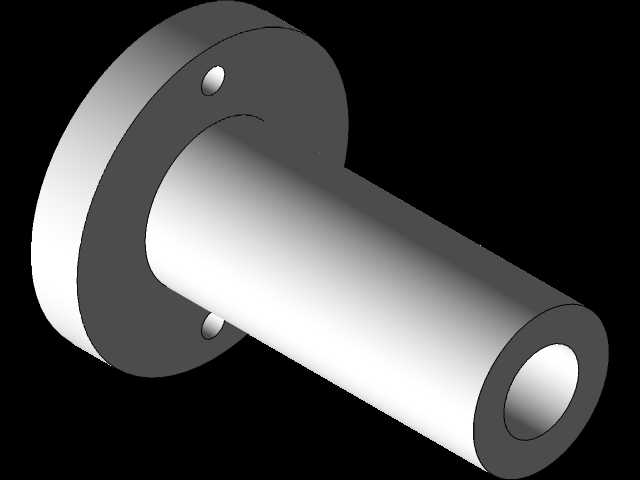

　　设计过程中，首先考虑的是钻床加工的受力特性，钻削时的轴向力主要沿钻头进给方向传递，因此角度回转的转轴位置做了加厚处理，转轴与钳身的配合采用H7/h6的间隙配合，既保证转动调整时的顺畅度，又不会因为间隙过大导致角度调整出现旷量。上部的凸轮夹紧结构做了受力行程校核，凸轮的升程设计覆盖了0-20mm的钳口开合范围，能适配这个尺寸区间内的不同厚度零件，凸轮的锁紧曲面采用渐开线设计，锁紧后具备自锁特性，即使加工过程中出现振动冲击，凸轮也不会自行松脱导致工件飞出。侧面的螺旋调节手柄主要用于微调钳口的初始位置，针对不同厚度的工件，可以先转动侧面的手轮调整活动钳身的大致位置，再通过凸轮手柄实现快速锁紧，兼顾了装夹效率和不同尺寸零件的适配性。

　　从安装边界来看，这款小台钳的整体底座尺寸适配常规台式钻床的工作台T型槽间距，底座上的两个长条形安装槽可以兼容10-16mm直径的T型螺栓，不管是老式的台式钻床还是新款的轻型钻床，都能直接固定安装。上部钳体调整到最大角度时，整体高度不会超过常规钻床的主轴最低行程位置，不需要额外垫高工件就能完成加工，钳口的最大张开距离满足小型机械零件、五金件、塑料件的钻削装夹需求，整体重量控制在合理范围，单人就能完成台钳的搬运和安装调整，不需要借助起重设备。

　　实际使用过程中，针对需要加工斜孔的小零件，比如模具配件的斜销孔、五金件的斜向安装孔、小型轴类零件的径向斜孔，都可以直接调整台钳到对应角度后夹紧工件，不需要制作专用的角度工装，也不需要反复打表找正角度，角度调整的刻度直接标注在回转盘的侧面，调整时可以直接读取角度值，角度误差控制在0.5度以内，能满足常规钻削加工的角度精度要求。相比普通的固定式台钳，这款带角度调节的快速夹紧台钳，在小零件斜向加工场景下的装夹效率能提升60%以上，同时装夹刚性远高于角度垫铁叠加的装夹方式，钻削过程中的振动更小，能有效延长钻头的使用寿命，也能提升斜孔的加工位置精度。结构上所有的活动配合面都设计了防尘结构，钻削产生的铁屑不会进入配合间隙导致卡滞，日常维护只需要定期在转轴和凸轮配合面涂抹少量润滑脂就能长期保持操作顺畅，适合小型加工车间、五金维修工位、教学实训场景的钻床配套使用。
