商用车转向承载式前桥结构设计

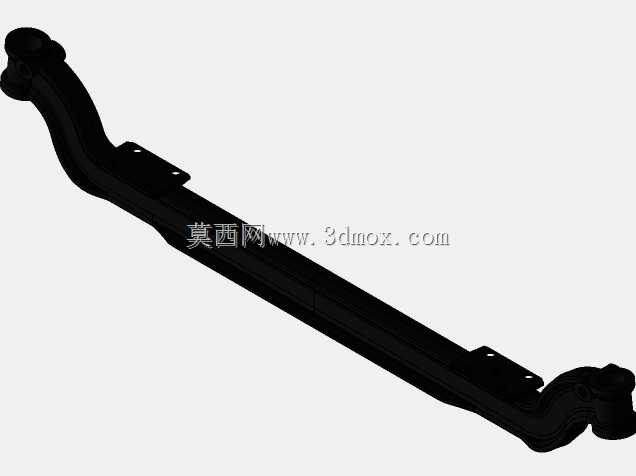

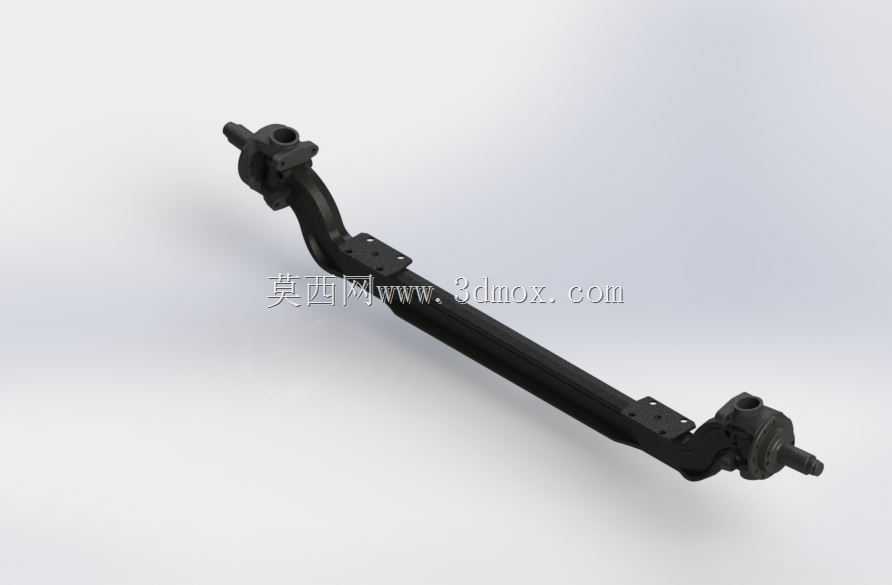

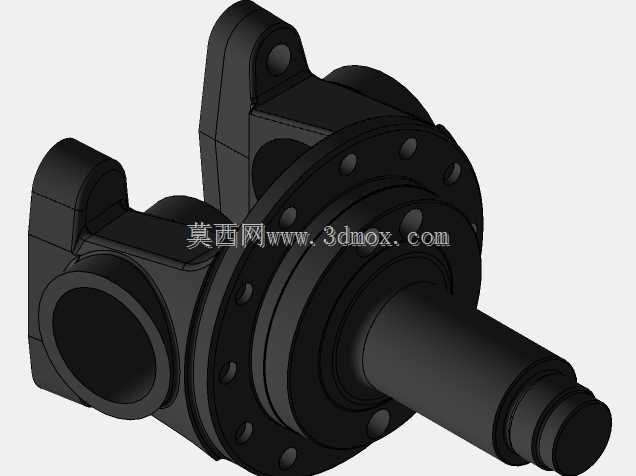

该前桥结构主要应用于大中型公路客车、中重型载货卡车的底盘前轴位置，是整车底盘系统中承担前部承载、转向传力核心功能的关键部件，直接决定车辆行驶过程中的承载稳定性、转向操控精准度与行驶安全冗余。在实际整车运行场景中，该部件需要同时承接前部车身、动力总成前置部件的垂直载荷，传递制动、转向过程中的纵向与横向力矩，还要缓冲路面颠簸带来的冲击载荷，适配公路铺装路面、轻度非铺装路面的多场景行驶需求。从功能特性来看，该前桥采用整体式工字梁断面结构设计，相比等截面直梁结构，在同等自重下拥有更高的抗弯、抗扭强度，能够在满载甚至小幅超载工况下避免梁体发生塑性变形；两端集成的转向节连接座采用一体化铸造后精加工的工艺结构，预留了转向主销安装孔位、转向节臂连接端面、制动底板安装定位面，可直接匹配对应吨位的鼓式或盘式制动总成、转向拉杆系统，无需额外加装转接构件；梁体上预留的板簧安装座带有定位销孔与螺栓过孔，能够与前钢板弹簧总成精准定位配合，保证悬架系统安装位置精度，避免行驶过程中出现板簧移位、跑偏问题。在设计思路层面，该结构优先平衡了承载强度与轻量化需求，梁体主体采用变截面设计，在中间受力较小的区域适当缩减截面尺寸，在两端靠近转向节、板簧安装座的应力集中区域加大截面厚度并设置加强筋结构，通过有限元应力分析优化了应力分布路径，将满载工况下的最大应力控制在材料屈服强度的30%以内，预留足够的安全系数应对冲击载荷；同时整体结构充分考虑了整车布置的安装边界，梁体的下沉式弯弧设计能够为发动机油底壳、转向传动机构留出足够的布置空间，避免车辆跳动过程中出现运动干涉，两端转向节的主销内倾角、后倾角参数均按照商用车通用设计规范设定，保证车辆行驶过程中的自动回正能力，降低驾驶员转向操控力度。从安装边界来看，该前桥的板簧安装座中心距、主销安装孔间距、转向臂连接花键参数均匹配主流商用车底盘的通用规格，可直接适配9-12米公路客车、10-18吨载货卡车的前悬架系统，安装过程中无需对底盘其他部件进行改制，梁体整体离地间隙符合商用车通过性设计要求，能够满足常规道路行驶的通过性需求，两端轮毂安装轴头的尺寸规格对应标准轮毂轴承单元，可实现与现有商用车轮毂、制动总成的通用互换，降低后期维保的配件适配成本。
