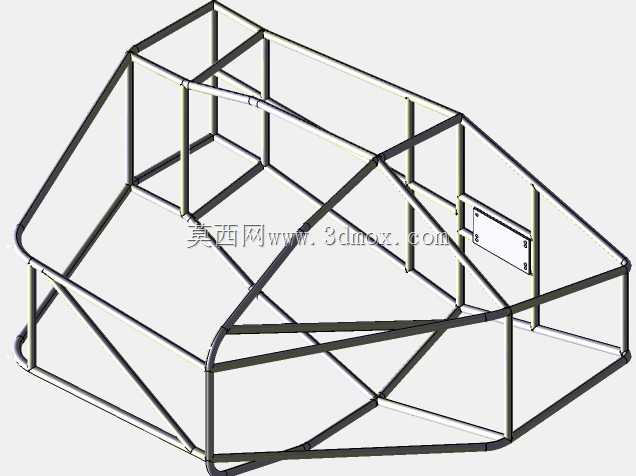

赛车钢管式防滚翻安全防护架结构

该防滚翻保护架主要应用于场地赛车、越野改装车、巴吉赛车等非道路竞速及极限越野车辆的驾驶舱安全防护场景，是车辆被动安全体系中极为核心的结构部件，核心用途是在车辆发生翻滚、侧向撞击、顶部承压等极端事故工况下，为舱内驾乘人员构建出足够的刚性生存空间，避免驾驶舱结构受外力挤压变形侵入乘员生存区域，同时可配合多点式安全带、赛车座椅等安全部件，将乘员牢牢约束在安全空间范围内，大幅降低事故中的人身伤害风险。从功能特性来看，该防护架采用高强度无缝钢管作为主体承载材料，整体为空间桁架式受力结构，通过多组三角形稳定支撑构型分散传递外力，无论是来自顶部的垂直冲击载荷、侧向的碰撞挤压力，还是翻滚过程中的多向交变载荷，都能通过连续的钢管路径将力传导至车身底盘的安装硬点上，避免局部应力集中导致的结构断裂失效；架体在乘员头部、肩部、躯干对应的关键区域都做了加强支撑设计，侧边防撞横梁的位置刚好对应驾乘人员的躯干侧面高度，可在侧向碰撞时率先承接冲击力，减少车门变形对舱内的侵入；前部预留了仪表台、转向机构的安装空间，后部可适配油箱、散热系统的布置需求，不会对车辆原有核心部件的安装造成干涉。在设计思路上，该结构优先遵循受力路径最短、冗余强度充足的原则，主支撑钢管采用大管径厚壁规格，承担主要的承载传力功能，辅助斜撑采用稍小管径的管材，在不额外增加过多重量的前提下提升整体结构的抗扭、抗形变能力，所有钢管的连接节点都采用相贯线切割后满焊连接的工艺设计，保证节点位置的连接强度不低于管材本身的强度，避免节点断裂导致的整体结构失效；架体整体轮廓贴合常规竞速车型的驾驶舱内部边界，底部安装点位完全对应原车底盘的加强梁位置，可通过焊接或高强度螺栓与底盘硬点刚性连接，保证整个防护架与车身形成统一的受力整体。从安装边界与尺寸适配来看，该防护架整体宽度适配常规双座赛车的驾驶舱宽度，前部收窄的轮廓可避开前挡风玻璃的安装区域，后部延伸的支撑结构可连接到车身后部的防滚支撑点，架体内部预留的乘员空间可适配常规尺寸的赛车桶椅与四点/六点式安全带安装，侧边防撞杆与车身B柱、门槛梁的位置完全对应，安装时不需要对车身蒙皮、原有舱内部件做过多破坏性切割，既可以用于专业赛车的全新安全结构搭建，也可用于民用越野车辆的安全改装升级，在保证防护强度的同时尽可能控制自身重量，避免过多增加车辆的簧上质量影响操控表现。
