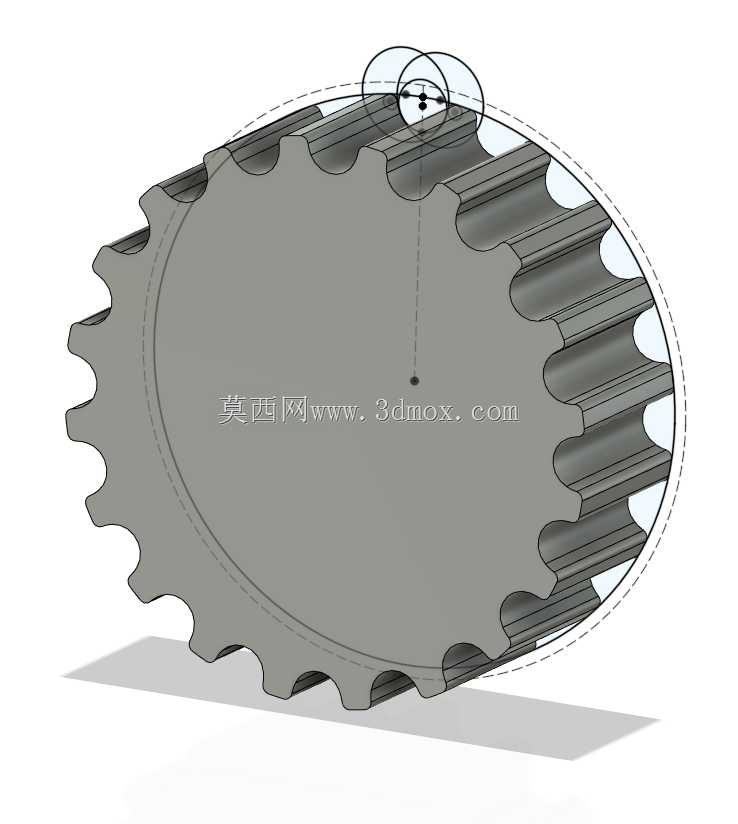

这款GT3同步带轮主要面向精密传动场景设计,常见于桌面级自动化设备、小型机器人关节传动、精密检测设备进给机构、消费级3D打印机运动轴传动等对传动精度、背隙控制有较高要求的应用领域,区别于普通梯形齿同步带轮,GT3齿形采用圆弧过渡设计,在高速往复传动过程中能有效降低多边形效应带来的振动与噪音,减少带齿啮合过程中的冲击磨损,大幅提升同步带的使用寿命与传动平稳性。在实际设备运行中,该带轮承担着将旋转动力通过同步带无滑差传递至执行端的核心作用,可精准匹配GT3规格同步带的齿距参数,保证传动比恒定,在需要精确定位的往复运动场景中,能够有效避免传统平带、V带传动存在的打滑丢步问题,保障设备运动精度的一致性。设计层面采用了参数化可调的结构思路,使用者可根据实际传动比需求、安装空间边界,直接调整带轮的齿数参数,无需重新绘制齿形轮廓,系统可自动重构带轮的节圆直径、外圆尺寸、齿槽分布等核心结构,大幅缩短定制化传动件的设计周期,适配不同负载、不同转速的传动需求。外形结构上,带轮采用辐板式轻量化设计,在保证轮齿结构强度、满足传动扭矩承载要求的前提下,尽可能降低带轮自身的转动惯量,减少高速启停过程中的动力损耗,轮齿部分严格遵循GT3齿形的标准廓形参数,齿顶与齿根均做了适配同步带形变的圆弧过渡,避免啮合过程中对同步带带齿造成切割式损伤。安装边界设计上,预留了标准的轴孔与键槽结构调整空间,可根据所配电机轴、传动轴的实际直径调整安装孔尺寸,同时可根据安装空间限制调整带轮的腹板厚度、轮缘宽度,适配不同宽度规格的GT3同步带,既可以满足紧凑空间内的小直径小齿数传动布局,也可通过增加齿数适配大减速比的远距离传动场景,整体结构完全满足熔融沉积成型、光固化成型等3D打印工艺的成型要求,小批量试制阶段无需开模即可快速制作实物样件,验证传动匹配效果,大幅降低非标设备研发阶段的零部件试制成本与周期。
- 上一篇:直插式NPN型2N2222晶体管结构模型
- 下一篇:参数化可调齿数GT2同步带轮
- 全部评论(0)
- 模板大小: 319.9 KB
- 售价:5金币
- 下载次数: 3
- 系统要求: Rendering,Fusion 360
- 软件分类: 通用机械零部件
