参数化可调圆柱电池组固定夹结构

　　在圆柱电芯成组的工装与终端产品结构设计环节，电芯固定结构的适配性一直是影响设计迭代效率的核心点，不同项目里圆柱电芯的排布数量、单组串接的电芯个数往往随产品供电需求变化，若每次调整电芯数量都重新绘制固定夹的三维模型，会占用大量结构设计的重复劳动时间，这类参数化可调的电池支架夹正是针对这一痛点设计的结构件。从实际应用场景来看，这类夹件既可以用在小型3D打印制作的桌面级储能模组、便携电子设备的电池仓定位结构中，也能适配小批量试制阶段的电池组快速打样，不需要开模就能通过增材制造直接产出可用的固定件，大幅缩短试制阶段的结构验证周期。

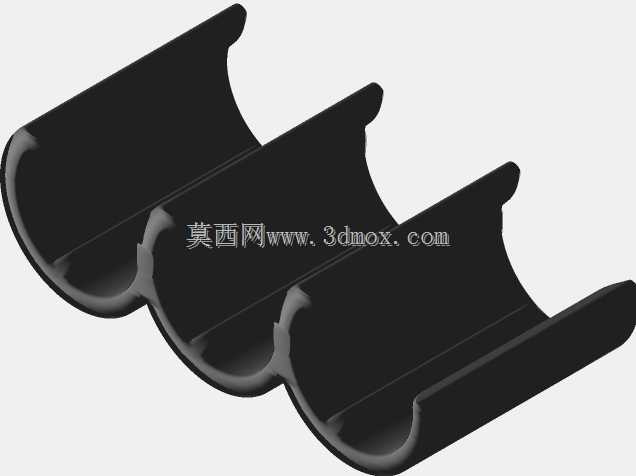

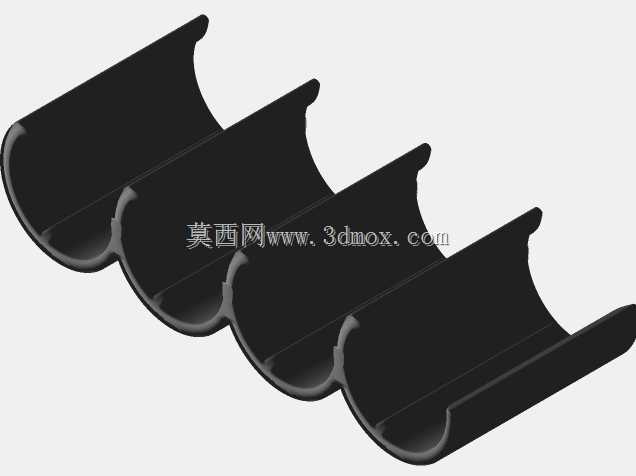

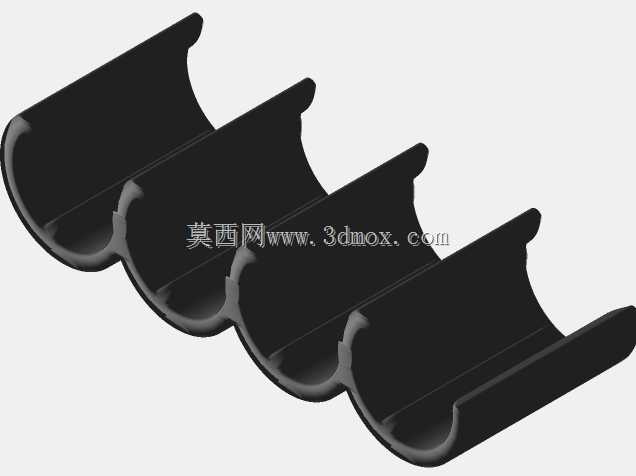

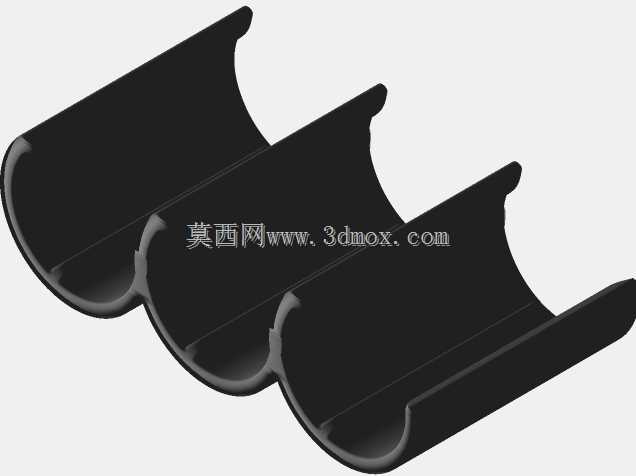

　　从功能特性上看，该夹件采用半包裹式的C型卡口结构，每个卡口对应一节圆柱电芯的侧壁，卡口的圆弧曲率与常规圆柱电芯的外径匹配，安装时只需要将电芯沿卡口径向推入即可卡入到位，卡口边缘做了微小的导入倒角，避免推入时卡滞或者刮伤电芯外层的绝缘包膜，相邻卡口之间通过连接筋连为一体，整体为一体式结构，没有额外的拼接装配环节，减少了装配时的零件数量。夹件的侧壁厚度做了均匀化处理，既保证卡入电芯后有足够的抱紧力，不会因为设备移动、振动出现电芯松脱移位的情况，也不会因为壁厚过大导致整体占用空间冗余，给电池仓内的走线、绝缘片预留出足够的安装间隙。

　　设计思路上，该结构采用参数化驱动的建模逻辑，将单节电芯卡口的内径、相邻卡口的中心距、夹件整体的壁厚、卡口的轴向包裹长度、并排卡口的总数量都设置为可调整的参数变量，设计人员只需要根据实际项目使用的电芯规格、需要排布的电芯数量，修改对应参数就能自动生成适配的夹件模型，不需要逐次绘制草图、拉伸切除，大幅提升同类型结构的设计效率。值得注意的是，调整电芯排布数量的参数后，需要对生成的实体做合并实体的几何检查，避免参数运算过程中出现相邻卡口连接位置的零厚度几何错误，保证导出的模型可以直接用于切片打印或者后续的模具结构设计。

　　从安装边界与尺寸适配逻辑来看，夹件的轴向包裹长度控制在电芯长度的1/3到1/2区间，既保证足够的接触面积提供抱紧力，也不会遮挡电芯两端的极耳焊接位置，方便后续的镍片焊接或者汇流排安装作业。夹件的整体外轮廓没有突出的倒扣或者锐角结构，安装到电池仓内时可以直接沿仓体内壁滑入，不需要额外设计复杂的定位结构，夹件底部可以根据安装需求预留背胶槽或者螺丝过孔，适配胶粘固定或者螺丝锁付两种不同的安装方式。相邻电芯卡口之间的连接筋位置做了镂空处理，一方面可以减少材料用量、降低整体重量，另一方面也能给电芯工作时的散热预留空气流通的间隙，避免多颗电芯紧密排布时热量积聚，提升电池组工作的稳定性。

　　在实际选型使用时，设计人员可以根据电芯的具体型号调整卡口的过盈量，针对软包外皮较薄的电芯可以适当减小卡口的抱紧尺寸过盈，避免夹坏电芯外层绝缘；针对动力类大尺寸圆柱电芯，可以适当增加连接筋的厚度与卡口的轴向包裹长度，提升大重量电芯固定的可靠性。这类一体式参数化夹件的结构逻辑，也可以延伸到不同直径规格圆柱物料的固定场景中，只需要调整卡口的曲率参数，就能快速衍生出适配电容、柱状传感器、小型圆柱形气动元件的固定夹结构，具备较强的结构通用性。
